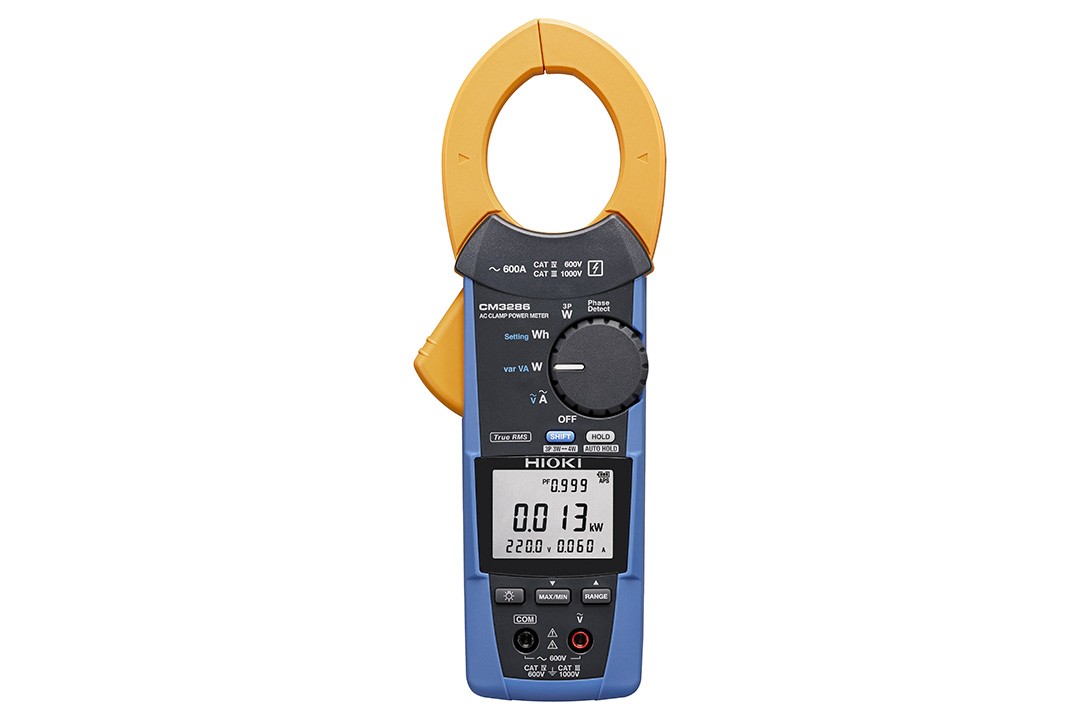

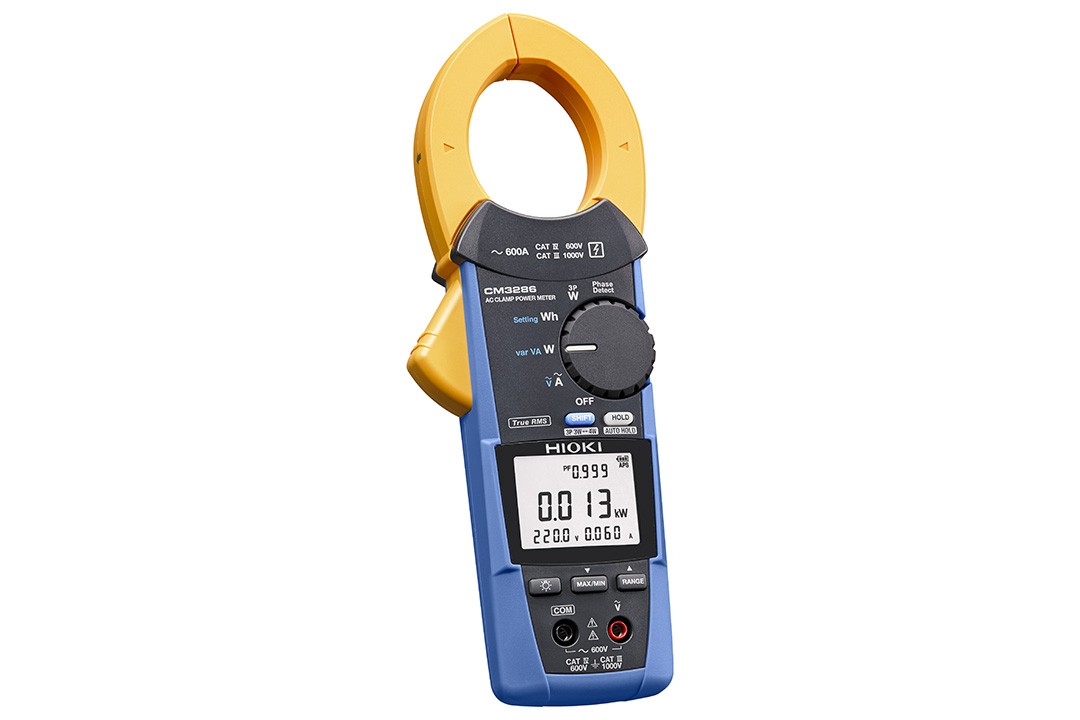

AC鉗形功率計CM3286/CM3286-01

快速查看電流、電壓、功率和功率因數

概要
規格
選件
相關下載

● 可以同時顯示4種參數
● 最小可測功率5W、電流60mA的功率計 可以60mA的低電流從5W最高測量到360kW功率
● 還能測量電流、電壓、功率等簡單累積電能或相序
● 支持快速測量的操作系統
● 通過保持?jǐn)?shù)據即可將測量值傳輸至智能手機中，并快速記錄數據（僅限CM3286-01）

CAT IV 600，CATIII 1000V
※2 Bluetooth?連接后，終端將有語音提示。
使用適用于平板電腦或智能手機的軟件可以收集數據。（僅限CM3286-01）

※三相功率是指假設在50/60Hz下平衡條件或無畸變的正弦波的指示值。被不平衡、變頻器所控制的三相線路中無法正確測量。而且明顯波形畸變導致無法檢測相序（零交叉）時，無法進行測量和顯示?！β室驍?shù)/相位角/無功效率是從電流、電壓的零交叉中求出的值。明顯的波形畸變導致無法檢測相序（零交叉）時，無法進行測量和顯示。

CM3286產品介紹
CM3286操作方法
測量范圍廣的手持式鉗形功率計

測量范圍廣，適用于工廠到家用場合。

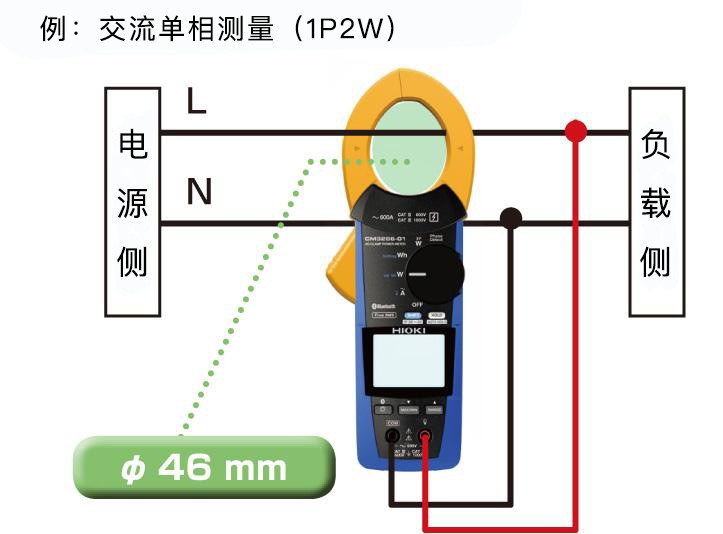

可以準確測量最小60mA的低電流的話從5W到最大600A下360kW的功率（單相功率時）（測量線路）
策略單相到平衡三相（推算值）的功率
（單相2線、單相3線、平衡三相3線、平衡三相4線）
*三相是指通過運算出來的推算功率值

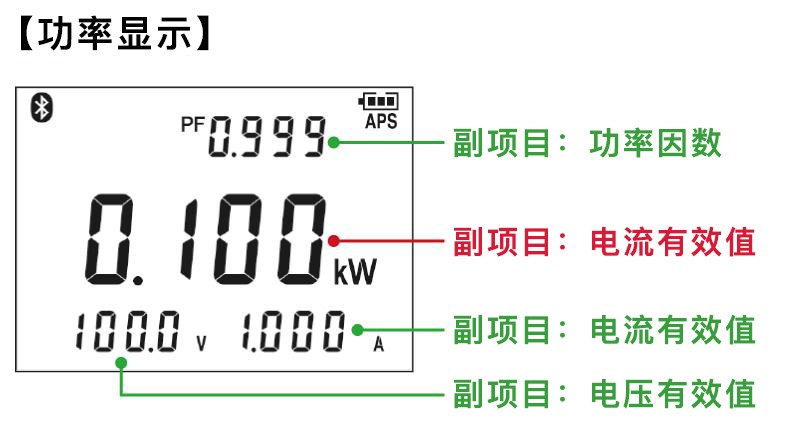

清晰的畫面

相關項目和接線場所一起顯示（主項目×1，副項目×3）

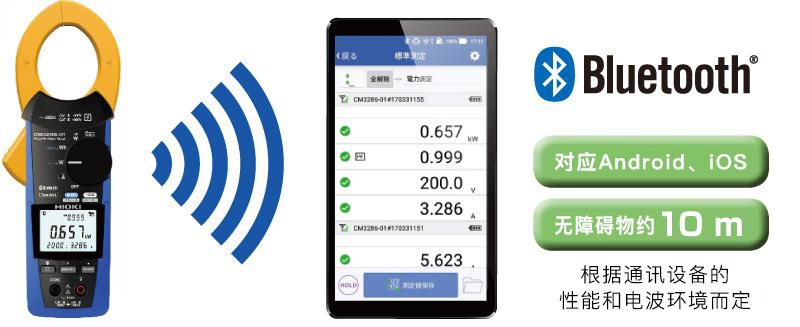

快速的數據記錄（僅限CM3286-01）

保持測量值的話，則可將數據自動傳輸至手頭的智能手機或平板設備中，無需做筆記。
現場也能制作簡單的報告（PDF）。
若以CSV格式保存數據的話，則可以使用Excel進行編輯。
*對應Android、iOS
*使用專用應用軟件GENNECT Cross

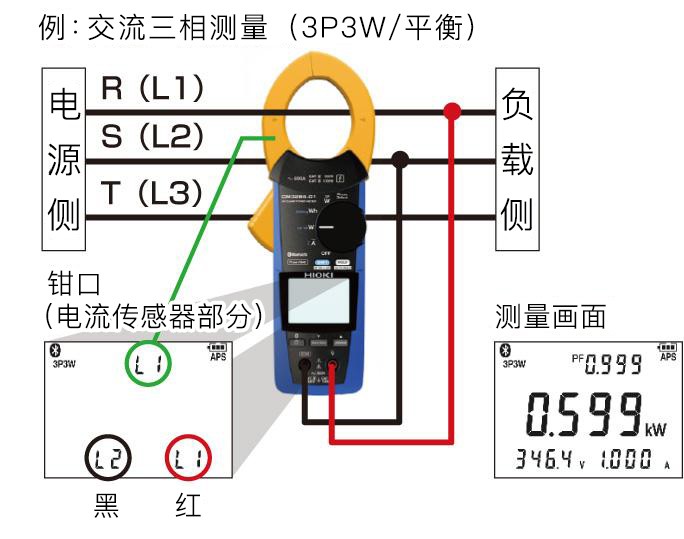

簡單接線指南功能

進行三相的接線時，會在畫面的上下顯示接線場所的簡單指南。

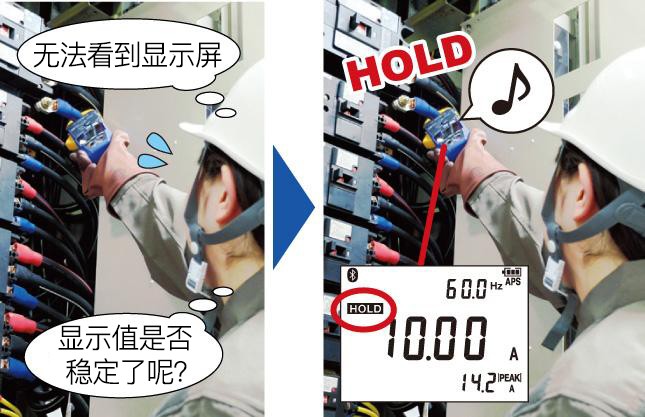

自動保持功能

測量值穩定后出現蜂鳴音，并自動保持顯示值。
在較難看到顯示屏，或較難按到保持按鈕時非常有用。

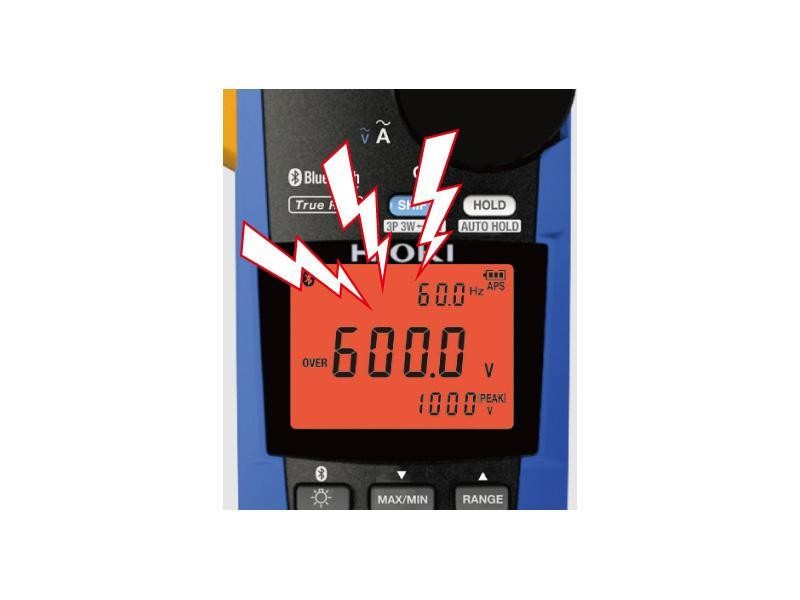

聲音和光的雙重警報功能

檢測電流或電壓過輸入時，以紅色背光燈和蜂鳴音發出警報，從而防止事故發生。

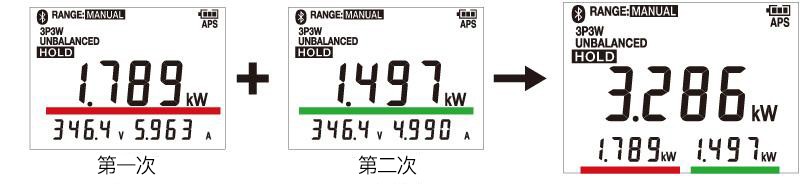

不平衡測量也簡單完成

進行2次單相功率測量的話，會自動相加，能夠測量三相3線的不平衡功率。（進行3次測量時可以測量三相4線）

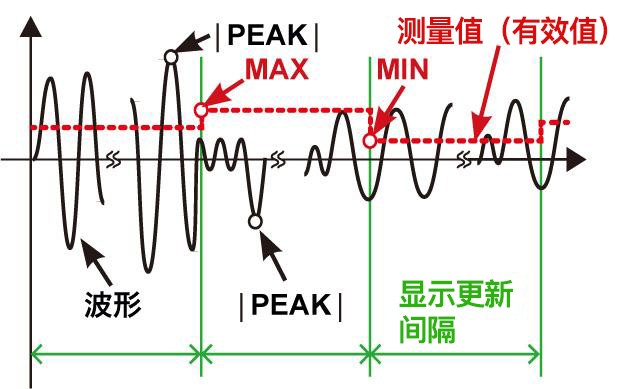

用于簡單測量電源的變化

因?yàn)槟軌蝻@示最大值（MAX）、最小值（MIN）、平均值（AVG），所以有助于掌握變化情況。也能測量波峰值（PEAK）的最大值，因此能夠確認波峰值電平的變化。

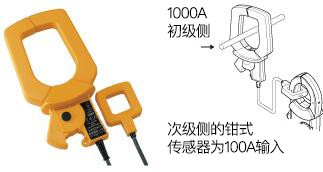

適用于大口徑、大電流測量

和選件中的鉗式轉換器9290-10組合，可以測量φ55 mm、80×20 mm的匯流排。可以測量AC1000A（5分鐘最大1500A）的大電流。

基本參數（精度保證時間1年，調整后精度保證時間1年）

※1）從電流、電壓的零交叉中求得的相位角
※2）諧波能夠使用軟件（GENNECT Cross）來顯示（計劃升級中）

測量線路	單相，三相（平衡，無波形畸變）
測量項目	電壓、電流、電壓/電流波形峰值、有功/視在/無功功率，功率因數，相位角※1無功效率，頻率，簡單單相電能【僅限CM3286-01※2）】電壓/電流諧波
電壓	[測量范圍] 80.0 V?600.0 V，單量程，基本精度45 - 66 Hz : ±0.7% rdg. ±3 dgt., (頻率特性: 45? 1 kHz，真有效值)
電流	[測量范圍] 0.060 A?600.0 A，3檔量程，基本精度45 - 66 Hz : ±1.3% rdg. ±3dgt., (頻率特性: 45? 1 kHz，真有效值)
功率	[単相] 0.005 kW?360.0 kW 基本精度: ±2.0% rdg. ±7 dgt. (50/60 Hz 功率因數=1) [平衡三相3線] 0.020 kW?623.5 kW 基本精度: ±3.0% rdg. ±10 dgt. (50/60 Hz功率因數=1) [平衡三相4線] 0.040 kW?1080 kW 基本精度: ±2.0% rdg. ±3 dgt. (50/60 Hz功率因數=1)
諧波	【僅限CM3286-01※2】電壓、電流最多30次的諧波電平/總諧波畸變率
其他功能	[相位角※1]超前-180.0°? 延遲179.9°, [功率因數] -1.000 ? 1.000 [諧波] 45.0 Hz?999.9 Hz, 波峰值, 檢相, 最大/最小值顯示, 自動保持, 電能比較, 不平衡三相功率推算顯示等
防塵防水性	IP54 (EN60529)手持部分，若遇水則可能增加測量導體的觸電風險
通訊接口	Bluetooth? 4.0LE, Bluetooth?通訊在iOS端或Android端顯示測量值
電源	5號堿性干電池（LR03）×2, 連續使用時間: 25 h (背光燈OFF時)
可測導體直徑	φ46 mm, 鉗口尺寸: 92 W × 18 D mm
體積及重量	82W × 241H × 37D mm, 450 g
附件	連接線L9257 ×1, 5號堿性干電池 (LR03) ×2, 攜帶包C0203 ×1, 使用說明書 ×1, 【僅限CM3286-01】電波使用時的注意事項 ×1

可使用無線的國家（CM3286-01）更新：2021/10/8

無線認證	奧地利、孟加拉國、比利時、巴西、保加利亞、加拿大、智利、中國、哥倫比亞、克羅地亞、塞浦路斯、捷克共和國、丹麥、愛沙尼亞、芬蘭、法國、格魯吉亞、德國、希臘、香港、匈牙利、冰島、印度、印度尼西亞、愛爾蘭、以色列、意大利、日本、肯尼亞、韓國、拉脫維亞、列支敦士登、立陶宛、盧森堡、澳門、馬耳他、緬甸、荷蘭、挪威、秘魯、菲律賓、波蘭、葡萄牙、羅馬尼亞、塞爾維亞、斯洛伐克、斯洛文尼亞、西班牙、瑞典、瑞士、泰國、土耳其、英國、美國、越南

無線認證

奧地利、孟加拉國、比利時、巴西、保加利亞、加拿大、智利、中國、哥倫比亞、克羅地亞、塞浦路斯、捷克共和國、丹麥、愛沙尼亞、芬蘭、法國、格魯吉亞、德國、希臘、香港、匈牙利、冰島、印度、印度尼西亞、愛爾蘭、以色列、意大利、日本、肯尼亞、韓國、拉脫維亞、列支敦士登、立陶宛、盧森堡、澳門、馬耳他、緬甸、荷蘭、挪威、秘魯、菲律賓、波蘭、葡萄牙、羅馬尼亞、塞爾維亞、斯洛伐克、斯洛文尼亞、西班牙、瑞典、瑞士、泰國、土耳其、英國、美國、越南
