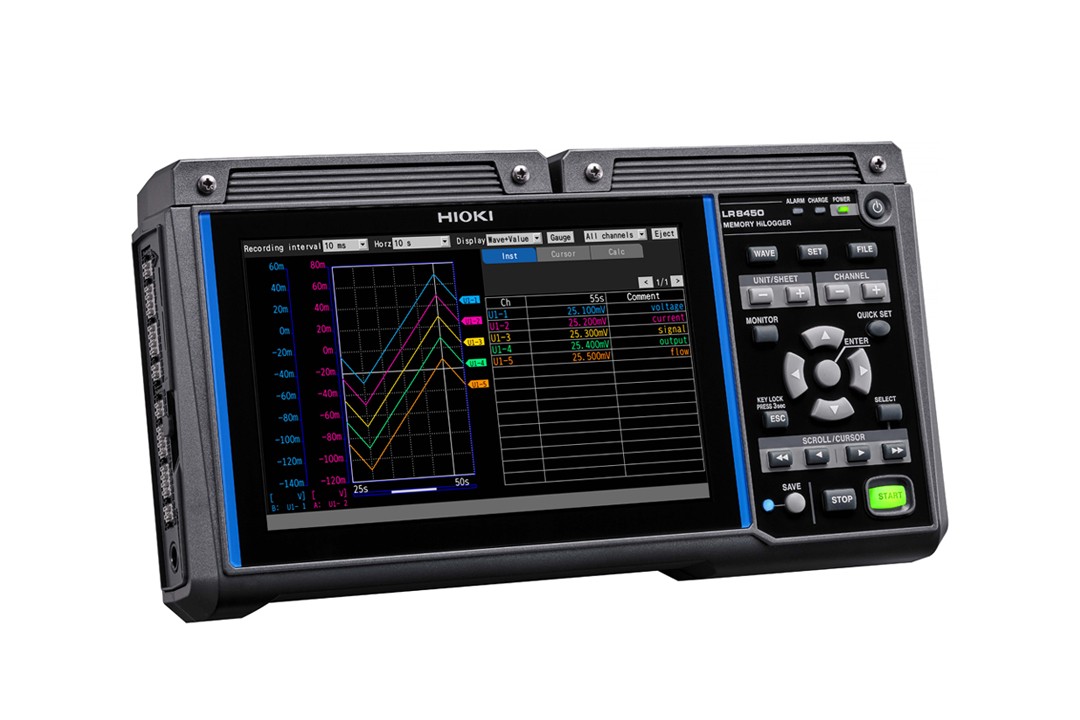

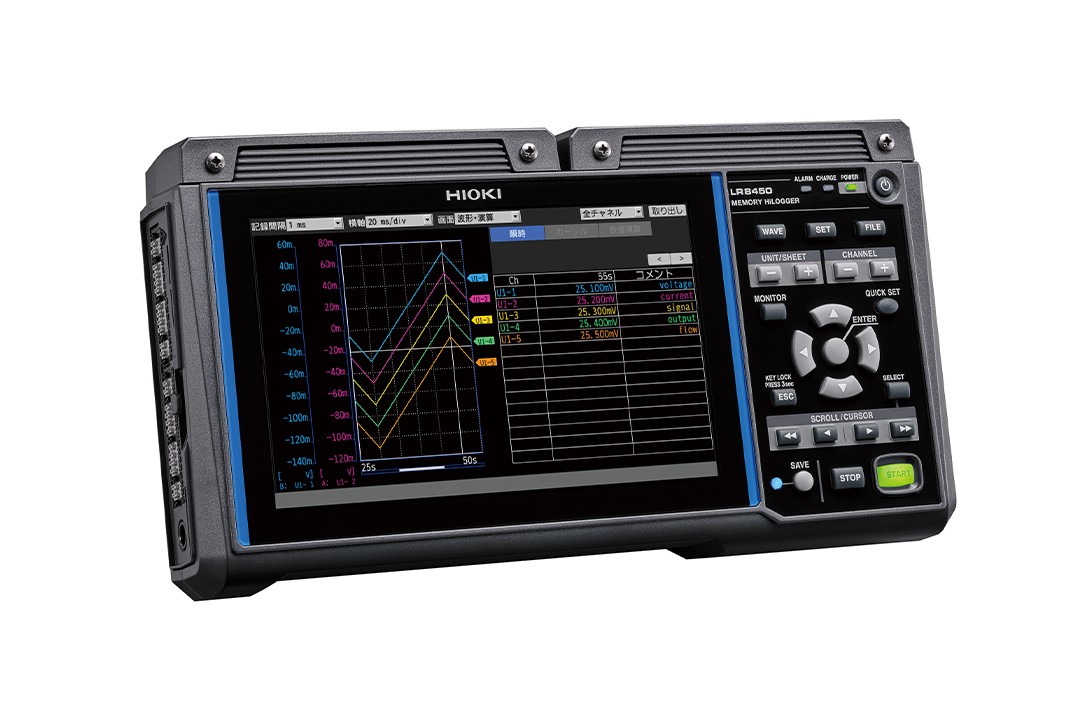

數據采集儀LR8450
返回上一頁輕松實現模擬數據和CAN數據的統一管理

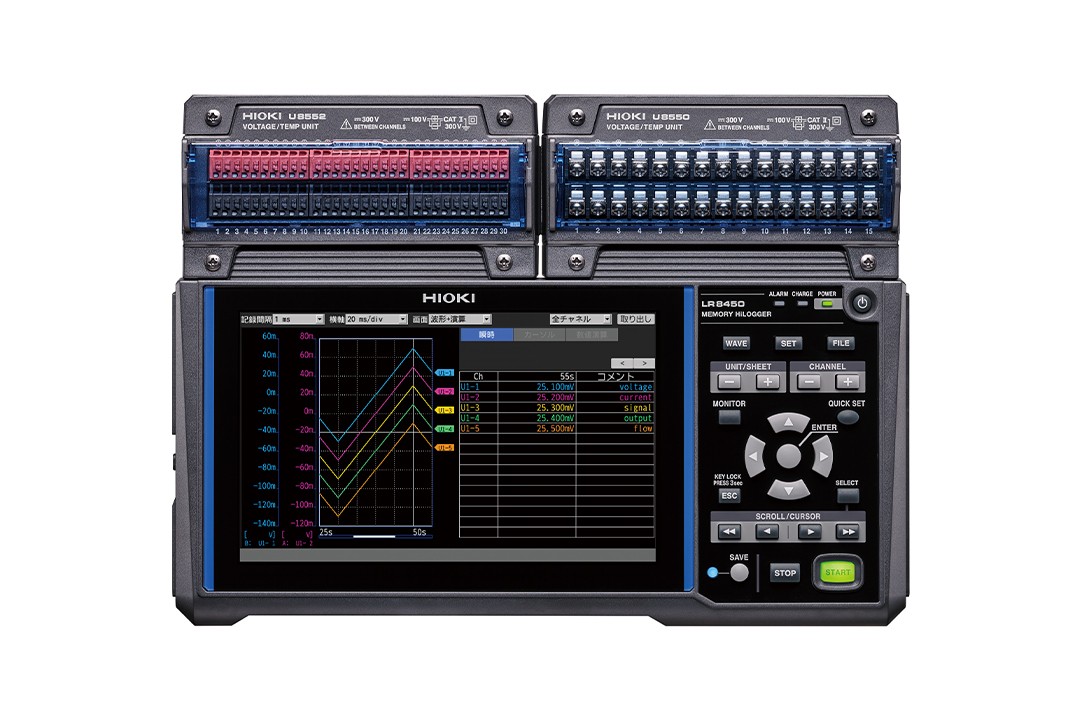

1ms采樣率，通過增加直連單元，最多可達120通道的數據采集儀
- 概要
- 規格
- 選件
- 相關下載
- 主機升級
- 解決方案
- 常見問題
● 不帶無線的機型，通過增加直連單元，最多可達120ch（LR8450）
● 能以1ms采樣率測量壓力等各種傳感器的輸出電壓
● 直接連接應變片后能以最快1ms采樣率進行測量
● 即使在逆變器等高壓高頻的附近也能穩定測量，大幅降低了干擾的影響
-

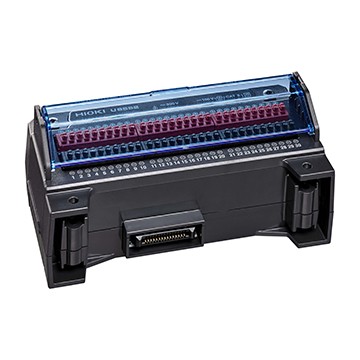

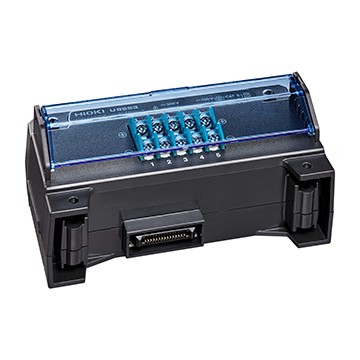

直連單元可從1臺增加至4臺，最多輸入120通道適應各種各樣的場景，6種類型的直連單元自由組合。

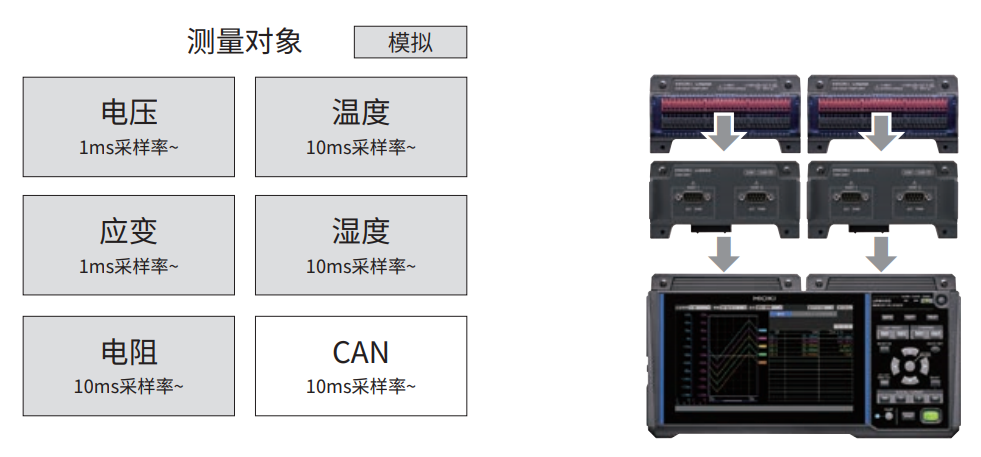

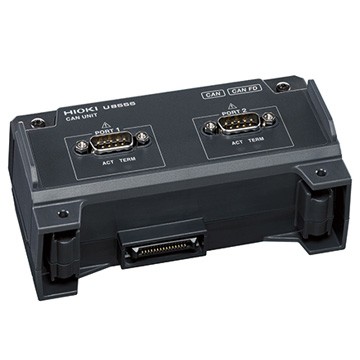

通過改變組合的單元，可以測量電流、CAN、電壓、溫度、應變、濕度、電阻。一個模擬單元有輸入30個通道。安裝4個單元，最多可支持120個通道的測量。 CAN單元U8555在1個單元中最多可支持500個通道輸入。

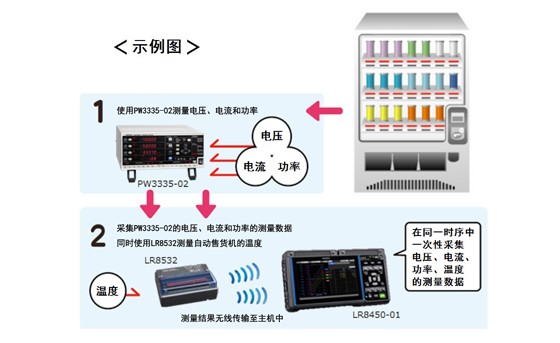

也有可以使用無線單元的無線局域網（LAN）機型。 無線局域網（LAN）機型LR8450-01
-

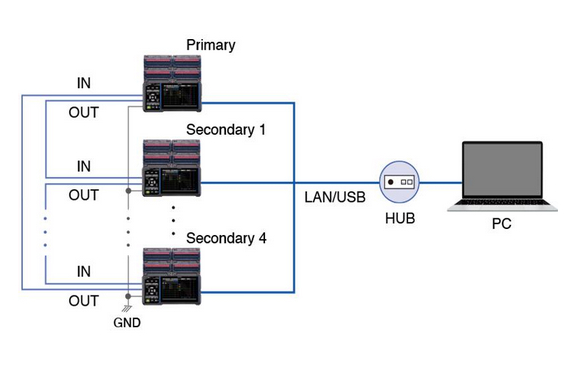

模擬600 ch同步采樣測量【V2.10以上】連接多個LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可進行5臺(模擬600 ch )的同步采樣測量。
※連接無線單元時，無法使用同步采樣功能 -

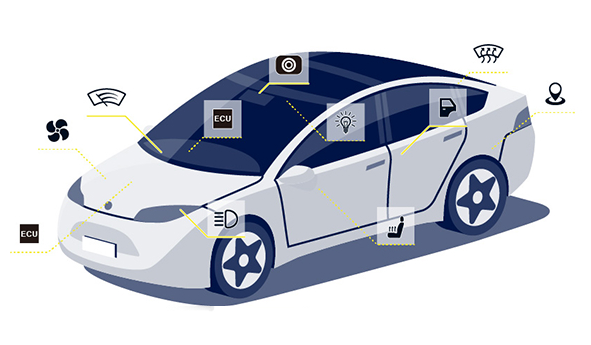

通過消耗電流的多點檢測實現能耗的可視化EV汽車除了電機以外，還搭載了ECU等各種各樣的電氣零部件，都會消耗電能。為了延長EV汽車的續航距離，避免無效的能量損耗是非常重要的。為了正確把握ECU和電氣設備的實際能耗，比較理想的是進行實車測量。
通過使用HIOKI的LR8450、電流模塊和電流傳感器，即便是在實車中也能輕松實現多點測量。根據記錄消耗電流的數據，可以明確需要優化的地方，有利于大幅降低能耗。
以最快1ms的采樣率測量電流

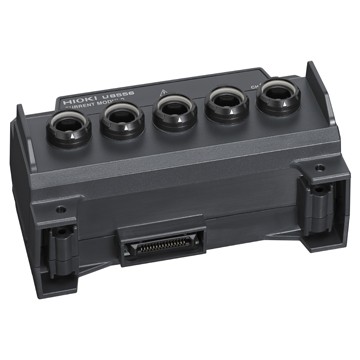

電流模塊U8556（鏈接對應產品）
小型非接觸式電流傳感器
AC/DC電流傳感器CT7812（2A）
AC/DC電流傳感器CT7822（20A）
-
非接觸CAN傳感器操作實例使用非接觸式 CAN 傳感器進行實際汽車行駛試驗的視頻。 （1分40秒）

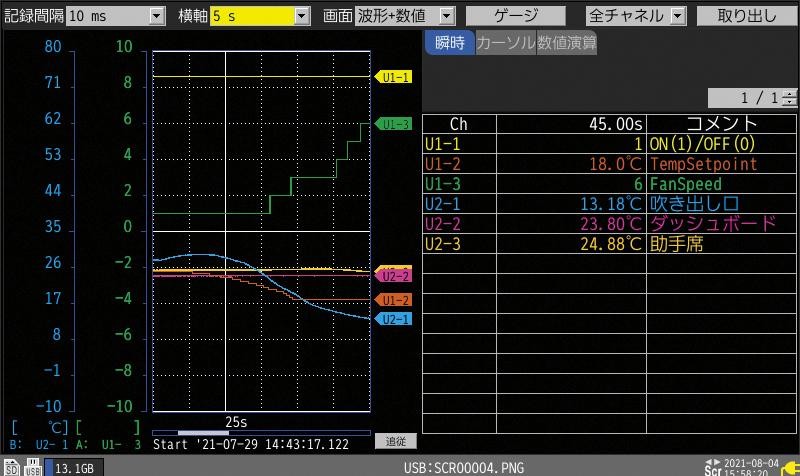

將測到的車內溫度模擬數據與CAN數據同時以波形的形式顯示在記錄儀上。
( LR8450僅可使用直接連接型單元) -
同時顯示模擬數據和 CAN 數據波形最高采樣: 10ms (最多50ch )
將 CAN 信號實時轉換為模擬波形并顯示（無法觀測 CAN 信 號波形本身）。 通過波形可同時確認電壓、溫度和應變等模 擬數據以及從 CAN 總線獲取的車速和轉數等信息。 -
適用于溫度的多通道測量適用溫度的多通道測量的數據采集儀。溫度記錄間隔：最快10ms采樣速度，測量冰箱外部和冰箱內部的溫度的同時，使用運算功能、確認冰箱內外的溫度差。在測試的同時、變更時間軸的顯示，確認整體的溫度變化。
-
高壓、高頻下也可穩定測量 降低噪聲干擾的影響降低噪音影響、高壓·高頻下也可穩定測量。以前的機型在噪聲環境下進行溫度測量時，很容易受高頻影響發生測量值漂移，測量值不穩定的情況。而數據采集儀LR8450針對此問題進行了重新設計，大大減少了高頻噪聲的影響。非常適合測量逆變器、電池等周邊溫度的測量。
-
直接連接應變片 最快能以1ms的采樣率進行測量數據采集儀LR8450可直接連接應變片、測量應力。 最快能以1ms的采樣率進行測量、并可記錄數10Hz，非常適合測量運動部件上的應力和負載、制動和配管的應變測量?？勺杂稍黾佣鄠€(gè)測量單元、根據實際場景、同時記錄應變、溫度·電壓。
-
以1ms采樣率對壓力傳感器、各種傳感器的輸出進行測量使用測量單元：高速電壓?jiǎn)卧猆8553
能以最快1ms采樣率進行測量。
1ms采樣率適用于記錄壓力或是振動等幾十Hz的各種傳感器的輸出。 -

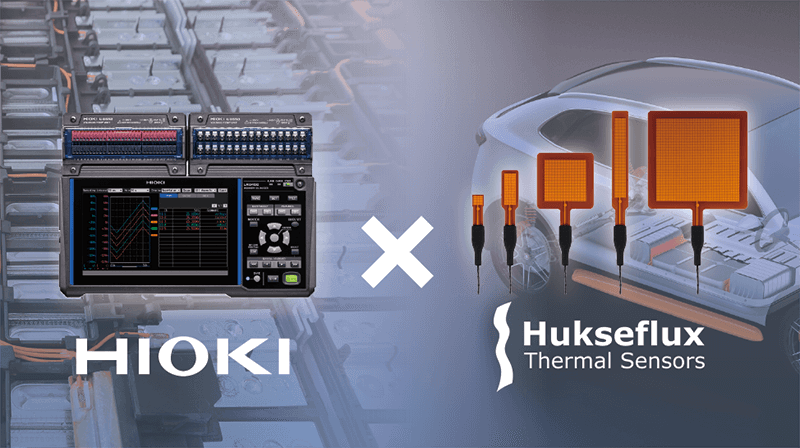

通過測量溫度和熱流量進行BEV的熱管理將數據采集儀LR8450 和熱流傳感器FHF05兩臺設備組合后能夠進行熱流的測量。由于除了溫度測量還能確 認熱量流動的方向，因此有助于驗證溫控管理的情況。
-
溫度測量操作演示6步教你輕松使用數據采集儀進行溫度測量與數據導出。
-

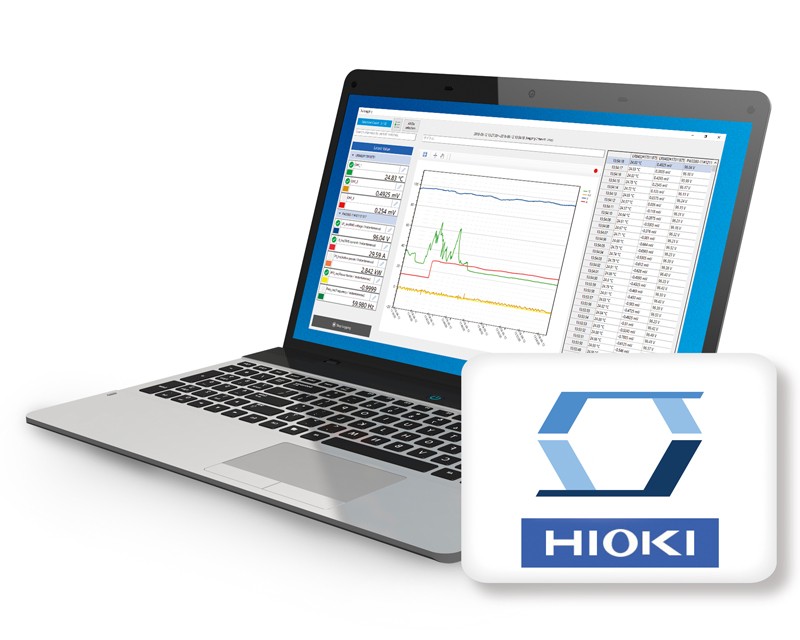

利用GENNECT系列使測量更方便GENNECT One + GENNECT Cloud
“GENNECT One”是一款免費的 Windows 應用程序，可以集中管理局域網內的多臺測量?jī)x器。如果配合使用HIOKI的云服務“GENNECT Cloud”，就可以實現遠程控制測量?jī)x器。
點擊此處了解 GENNECT One 的詳細信息
點擊此處了解 GENNECT Cloud 的詳細信息
基本參數（精度保證時間1年）
| 最多可連接單元個數 | 直連單元4臺 |
|---|---|
|
可連接的單元 （直連單元） |
U8550，U8551，U8552，U8553，U8554，U8555（U8555對應V2.00以上的主機），U8556（U8556對應V2.20以上的主機） |
| 測量通道數 |
[通道數] 8ch (主機共地，非絕緣，每個通道的脈沖/邏輯輸入的專有設置) [輸入形態] 無電壓觸點，集電極開路，電壓 [累積] 0?1000M脈沖，分辨率1脈沖 [轉速] 0?5000/n (r/s)，分辨率1/n (r/s)，0?300000/n (r/min)，分解能 1/n (r/min)，n是每轉的脈沖數，從1到1000 [邏輯輸入] 在每個記錄間隔記錄1或0 |
| 記錄間隔 | 1 ms※, 2 ms※, 5 ms※（※: 僅在使用1 ms / S單元時可以設置）, 10 ms?1 h, 22種設置, 可以為每個單元設置數據更新間隔 |
| 數據保存 | SD存儲卡/U盤可選（僅限HIOKI原裝選件能保證正常操作） |
| LAN接口 | 符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通過Logger Utility軟件進行數據采集/通過條件設置，通訊指令設置并記錄控制，和FTP服務器/客戶端, HTTP服務器, NTP客戶端, NTP服務器時間同步 |
| USB接口 | 符合USB2.0×2 (U盤, 鍵盤, 集線器連接), ×1 (通過Logger Utility采集數據/設置條件, 通過通訊命令設置/記錄控制通信, 將SD存儲卡中的數據傳送至PC) |
| SD卡槽 | 符合SD標準×1 (符合SD/SDHC存儲卡), 保證操作: Z4001, Z4003 |
| 顯示器 | 7英寸TFT彩色液晶顯示屏（WVGA800×480點） |
| 功能 | 實時保存數據至SD卡/U盤，數值/波形運算，報警輸出8ch，電壓輸出2端子（可5V/12V/24V切換） |
| 電源 |

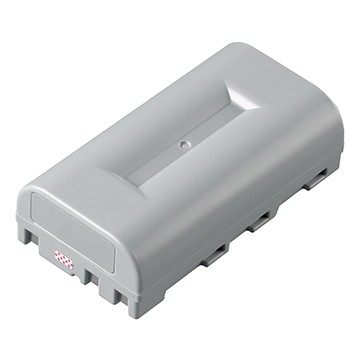

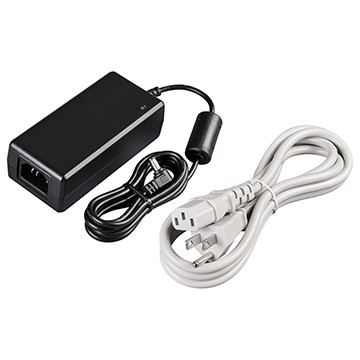

[AC適配器] Z1014 (AC100?240 V, 50/60 Hz), 95 VA Max. (含AC適配器), 28 VA Max. (僅限主機) [電池組] Z1007 (可安裝2個)/連續使用時間4 h (使用2個參考值), 20 VA Max. [外部電源] DC 10?30 V, 28 VA Max. |
| 體積及重量 |
未安裝單元: 272W × 145H × 43D mm, 1108 g (不含電池) 安裝2個單元時: 272W × 198H × 63D mm 安裝4個單元時: 272W × 252H × 63D mm |
| 附件 | 快速測量指南×1, LOGGER Application Disk (快速測量指南, 詳細使用說明書, Logger Utility, Logger Utility使用說明書, 通訊命令說明書) ×1, USB連接線×1, AC適配器×1 |
適配主機

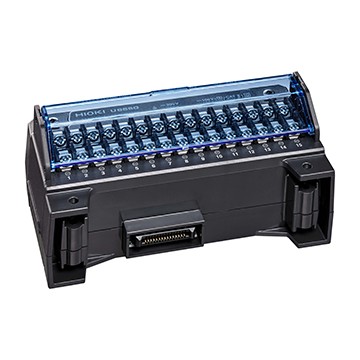

直接輸入單元

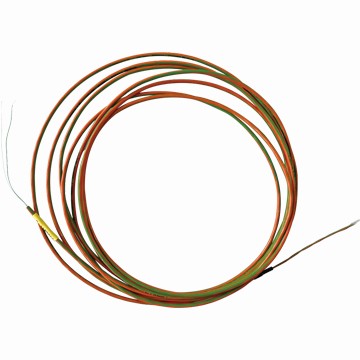

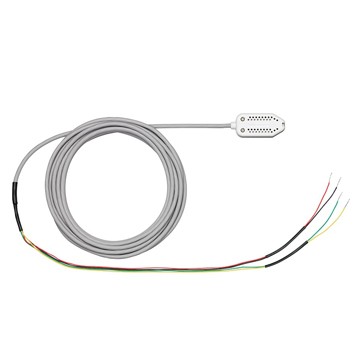

輸入相關

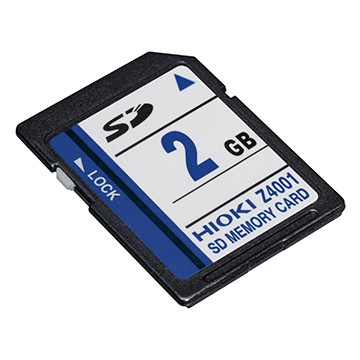

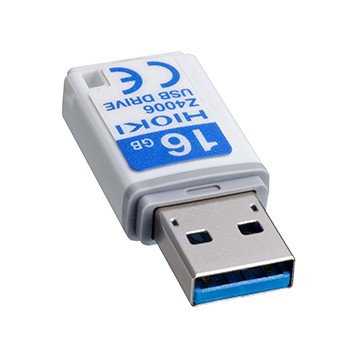

保存媒介
購買保存媒介時的注意事項：請務必使用我司選件中的保存媒介。若使用我司選件以外的保存媒介，則可能出現無法保存和讀取的情況，不能保證正常操作。
電源
AC適配器為LR8450、LR8450-01的標配附件。

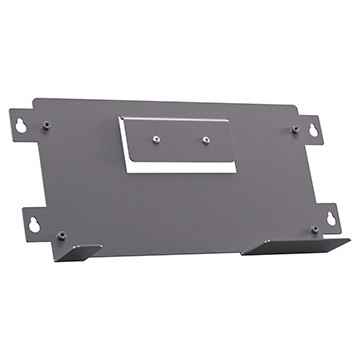

攜帶箱/支架
PC測量
Logger Utility為標配附件?！鶎?shí)時數據采集功能將后續版本升級時對應。
-
Logger Utility用于數據采集儀；測量控制、實時數據采集；波形顯示、數據轉換、運算、查找、打印
查看詳情>> -
信號轉換
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
編號
類別
型號
名稱
備注
類型
大小
更新時間
點擊
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
LR8101,LR8102,LR8450,LR8450-01
數據采集儀
可以在適用的測量?jī)x器上開始/停止測量、下載數據和進行測量設置
429.6 KB
8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102
數據采集儀
可控制設備，并收集實時數據
47.06 MB
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
數據采集儀
提供GENNECT One的下載網址
243 MB
8423,LR8400系列,LR8410-30,LR8450/-01
數據采集儀
通過LabVIEW控制并選擇數據采集儀中的數據
24.48 MB
 |
數據采集儀LR8450/-01主機升級v2.21（2024年7月） 直連輸入單元U8550～U8554 V1.20、U8555 V1.10（2022年8月） |
|
|
|
| 1. 軟件 |
| 最新軟件版本如下。若您還是用的老版本，請您進行升級。 |
LR8450/-01軟件版本：V2.21 主機引導加載程序: Rev.4 直連輸入單元軟件版本：U8550～U8554 V1.20、U8555 V1.10 |
| 2.版本確認方法 |
 |

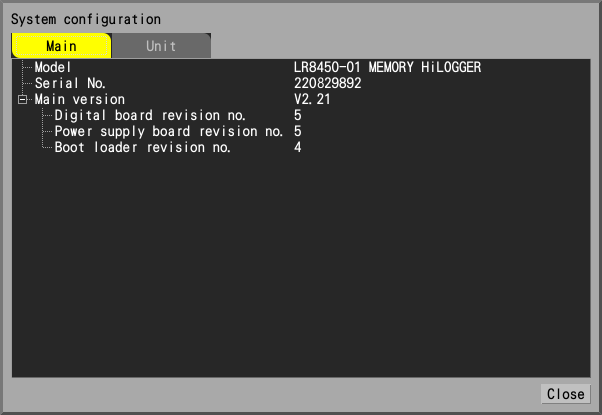

| 選擇[系統]-[環境]畫面右上角的[系統構成]，顯示畫面中會顯示軟件版本。 |
|
* CAN 單元 U8555 、LR8535受主機軟件 V2.00 或更高版本支持。 * 電流模塊U8556、LR8536受主機軟件 V2.20 或更高版本支持。 |
● 公開的升級軟件免費提供。是現在最新的版本。
● 下載本軟件時,若出現的不良現象,請向購買的代理商詢問。
● 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
● 版本升級中請不要切斷主機電源。而且請不要拔出PC卡。若切斷電源可能造成儀器損壞而需要送修。
● 使用說明書請使用最新版。
版本升級需要使用U盤。
請確認了以上內容之后再進下載升級軟件。
軟件的下載文件為ZIP格式。解壓后的軟件請先保存至U盤中，再按照"版本升級方法"進行版本升級。
關于版本升級的步驟請下載"版本升級方法"。
"版本升級方法"中寫明了軟件下載到主機版本升級的所有步驟。
- 【LoggerUtility】顯示錯誤10
- 【數據采集儀】關于數據采集儀的調零
- 【數據采集儀】輸入通道之間是否絕緣？
- 【數據采集儀】沒有輸入?yún)s顯示電壓
- 可以使用Sequence Maker（測量?jī)x器控制統合Excel addin）的儀器
- 什么是縮放功能？
- GENNECT上SD卡內數據丟失
- 濕度傳感器電流消耗 LR8450
- 關于數據采集儀的截止頻率 LR8450
- LR8450 無法關閉電源
- 無線 LAN 未連接 LR8450-01
- LR8450 操作不良時的對策
- 無法USB通信 LR8431
- 【數據采集儀】無法進行USB連接
- 無法連接無線單元 LR8450-01
- 初始化設置條件時的備用電池壽命
- 關于刪除保護的操作 存儲記錄儀、數據采集儀
- 想要記錄電阻值的變化 D/A輸出
