AC/DC電流傳感器CT6875A

頻帶DC~2MHz，額定電流AC/DC 500A，φ 36 mm

更準確地測量大電流化，高速化的變頻器的電流

概要
規格
選件
相關下載
常見問題

?高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
?通過加強屏蔽，精確測量干擾中的電流，提高抗干擾性能
?平坦頻率特性和CMRR性能實現較高精度測量
?可在 -40°C 至 +85°C 的惡劣環境中進行高精度測量℃
?頻帶DC~2 MHz: CT6875A（振幅），DC~1 MHz（相位）的良好頻率特性
?可用于光伏發電、從電池充電/放電到逆變器輸出端的燃料電池評估等
?使用示波器/存儲記錄儀，可以進行波形監測（能和傳感器單元合用）

產品特點名稱

CAT III 1000V

※請?jiān)诟咻斎胱杩? MΩ以上測量儀器主機上使用。

可高精度測量AC/DC電流的閉口型電流傳感器

具有良好的頻率特性（振幅、相位）與溫度特性（靈敏度、偏移量），不僅可用于電流測量，而且也可用于高精度的功率測量。
支持電流測量發展的技術

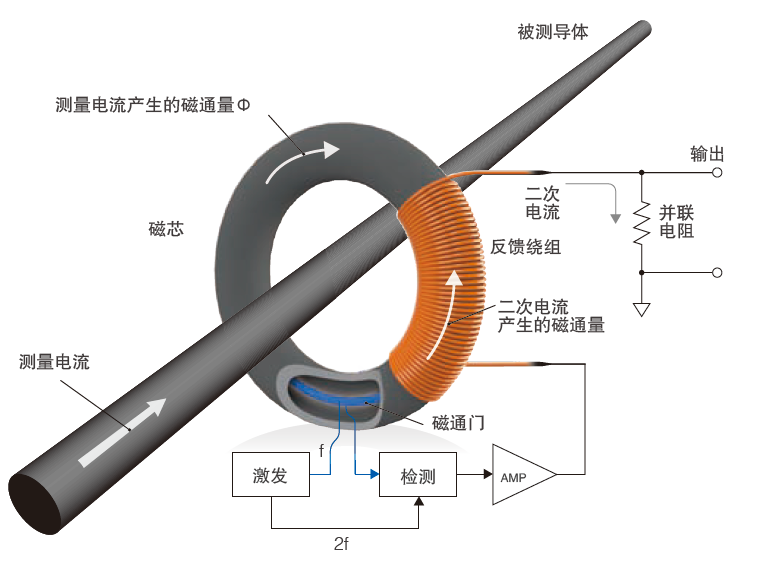

高精度傳感器采用“零磁通法”（磁通門檢測型）作為測量方式。
高頻電流用繞組（CT法）檢測，直流和低頻電流用“磁通門”檢測。
磁通門檢測型
具備優秀的線性特性，無論是低電流還是大電流都可高精度測量。
用于直流檢測的磁通門元件，由于其工作原理，在很寬泛的溫度范圍內偏移卻極小，因此具有高精度和良好的溫度穩定性。
非常適合功率分析儀和功率計等講究精度的測量。適用于測量逆變器效率、逆變器輸出功率、電抗器或變壓器損耗，以及長時間的直流測量。
寬頻帶

額定500 A的閉口型傳感器具備高級別的頻帶DC ～ 2 MHz (CT6875A-1: DC~1.5MHz)。與功率分析儀PW8001組合，能夠準確的測量高頻·低功率因數的功率。
電流傳感器的自動相位補償功能
為準確測量高頻且低功率因數的功率，相位誤差的補償至關重要。
PW8001能夠自動獲取電流傳感器的相位補償，以0.001°的分辨率進行補償?？梢院敛毁M(fèi)力的發揮電流傳感器的性能。

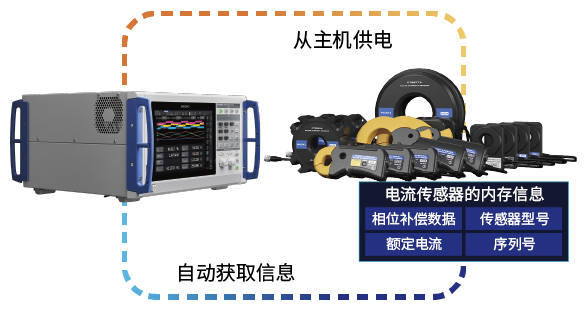

功率分析儀PW8001可自動識別電流傳感器的信息

電流傳感器搭載了存儲器（I2C-EEPROM）。
若將電流傳感器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、傳感器型號以及序列號。
以往，相位補償值需要手動輸入。
如今，電流傳感器的信息可被自動識別，不會發生忘記設置或是輸入錯誤的問題，從而能夠做到更準確的功率運算。

基本參數（精度保證時間1年，調整后精度保證時間1年）

額定電流	AC/DC 500A
最大輸入電流	降額范圍內, 最大±1500 A peak（設計值, 40℃以下且20 ms以內）
頻率特性	振幅: DC?2 MHz (CT6875A), DC?1.5 MHz (CT6875A-1) 相位：DC?1 MHz
線性	±5 ppm Typical
偏移電壓	±5 ppm Typical (23℃, 無輸入)
基本精度	(DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08°
輸出電壓率	4 mV/A ※測試儀的輸出是通過傳感器單元輸出的AC + DC電壓
對地最大額定電壓	AC/DC 1000V (50/60Hz, CAT III)
可測導體直徑	φ 36 mm以下
使用溫濕度范圍	-40°C? +85°C, 80% rh以下 (無結露)
電源	可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電
最大額定功率	7 VA以下 (500A/55Hz測量時)
體積及重量	160 W × 112 H × 50 Dmm, CT6875A: 850 g, 線長 3 m, CT6875A-1: 1150 g, 線長 10 m
附件	使用說明書 ×1, 線標 ×6, 使用注意事項 ×1

可組合使用產品

適用產品/單元	CT6875
PW8001,PW6001, PW3390	○
3390	△（需要CT9901）
3193系列	△（需要CT9901）
8971	△（需要9318、CT9901）
U8977	○
