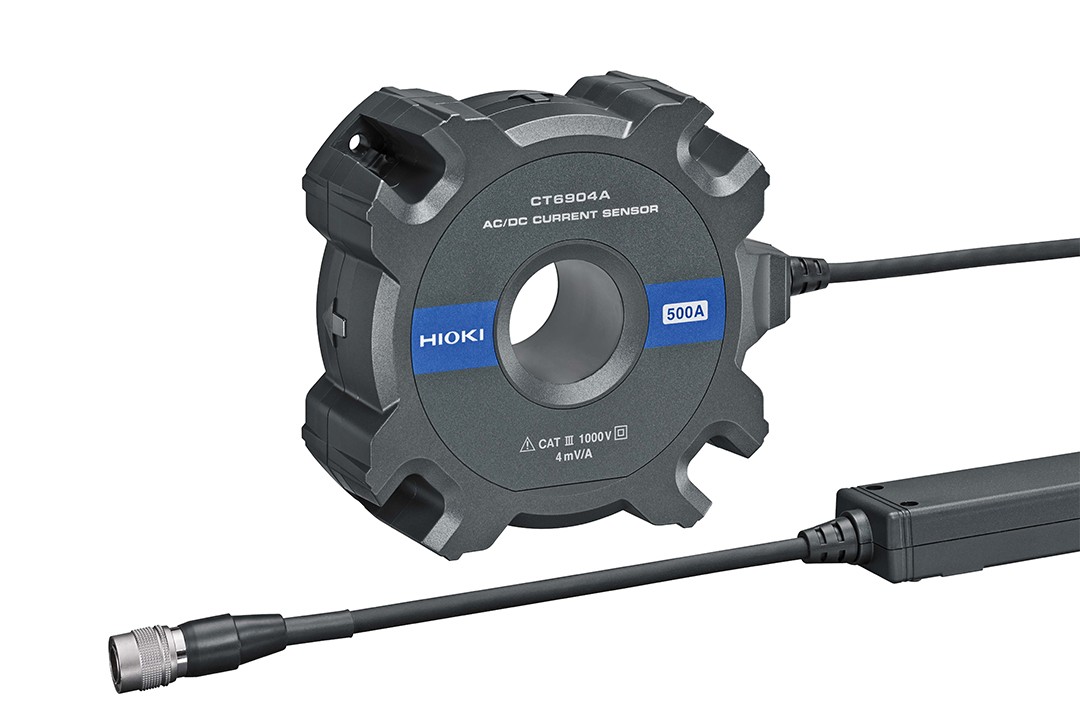

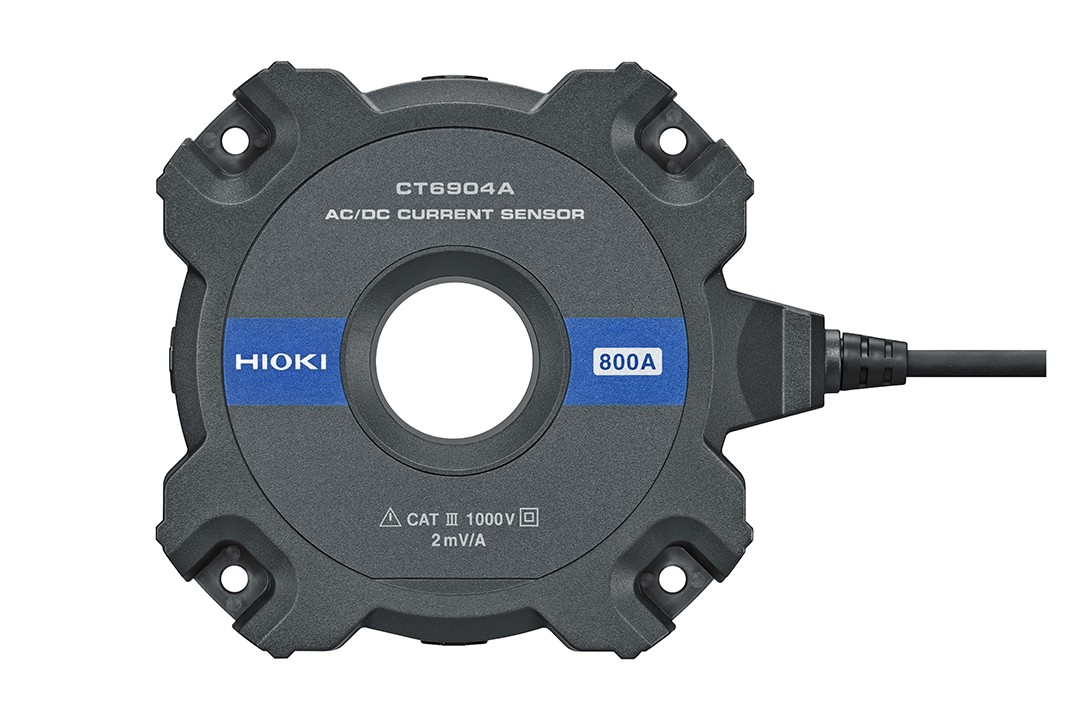

AC/DC電流傳感器CT6904A/-01

返回上一頁

頻帶DC?4 MHz (相位 ?1 MHz)，額定電流 AC/DC 500A，φ 32 mm

CT6904A，CT6904A-01

詢價預約

概要
規格
選件
相關下載
常見問題

● 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.027 %、超高精度(相位)：[50 Hz/60 Hz]±0.08°
● 500A額定大電流測量
● DC?4MHz (CT6904A)寬頻帶
● ±5ppm出色的線性度
● CMRR (共模抑制比) 120dB (100kHz)
● 與PW8001的組合功率精度 ±0.057%（使用U7005時）

CAT III 1000V
※請?jiān)诟咻斎胱杩? MΩ以上測量儀器主機上使用。

阻抗分析儀IM7580s：等效電路分析功能

不僅可用于電流測量，而且也可用于高精度的功率測量。通過與功率分析儀搭配使用，可以更準確地測量功率。
支持電流測量發展的技術

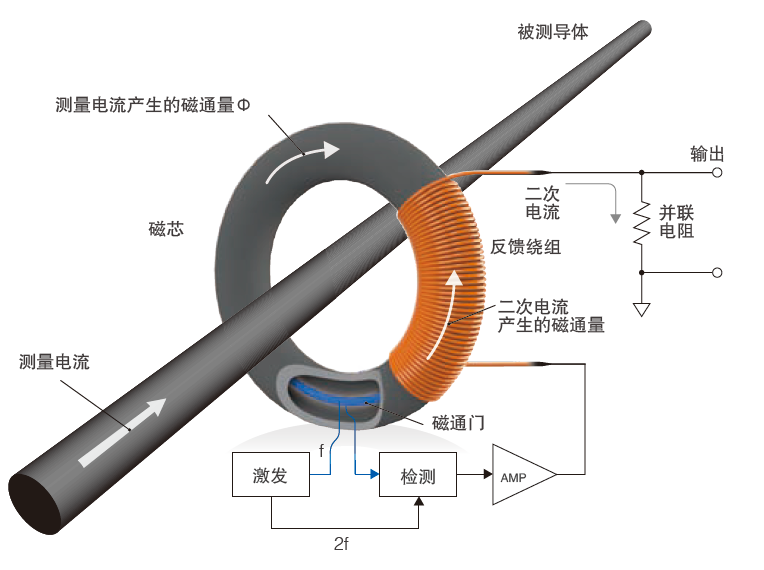

高精度傳感器采用“零磁通法”（磁通門檢測型）作為測量方式。
高頻電流用繞組（CT法）檢測，直流和低頻電流用“磁通門”檢測。
●磁通門檢測型
具備優秀的線性特性，無論是低電流還是大電流都可高精度測量。
用于直流檢測的磁通門元件，由于其工作原理，在很寬泛的溫度范圍內偏移卻極小，因此具有高精度和良好的溫度穩定性。
非常適合功率分析儀和功率計等講究精度的測量。適用于測量逆變器效率、逆變器輸出功率、電抗器或變壓器損耗，以及長時間的直流測量。

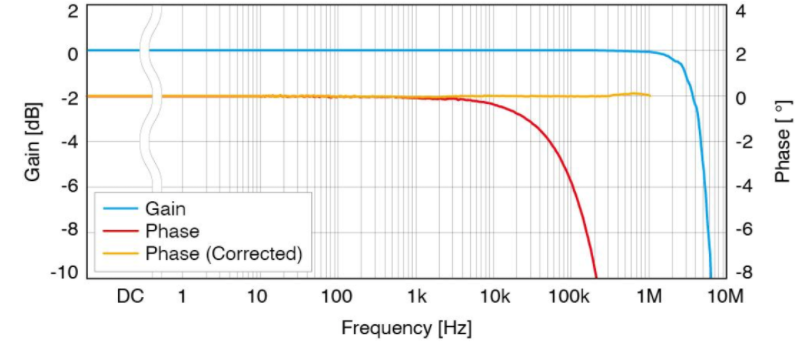

寬頻帶

額定500 A的閉口型傳感器具備高級別的頻帶DC ～ 4 MHz (CT6904A-1: DC ～ 2 MHz)。與與功率分析儀PW8001組合，能夠準確的測量高頻·低功率因數的功率。
●電流傳感器的自動相位補償功能
為準確測量高頻且低功率因數的功率，相位誤差的補償至關重要。
PW8001能夠自動獲取電流傳感器的相位補償，以0.001°的分辨率進行補償?？梢院敛毁M(fèi)力的發揮電流傳感器的性能。
抗干擾性強

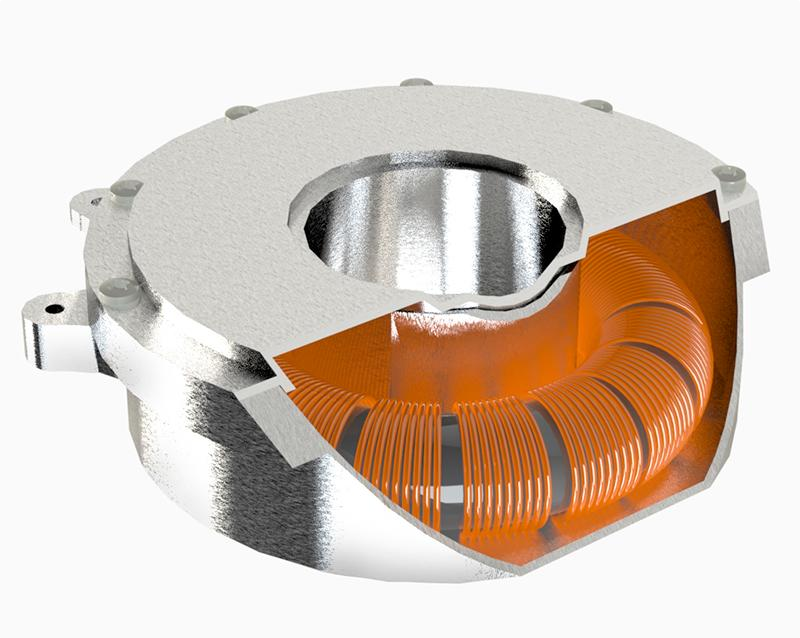

使用獨立固定盾構將相對配置分割線圈完全屏蔽，做到寬頻帶化和超強的抗干擾兩者兼?zhèn)?。能夠不受環境電壓的影響進行準確的測量。

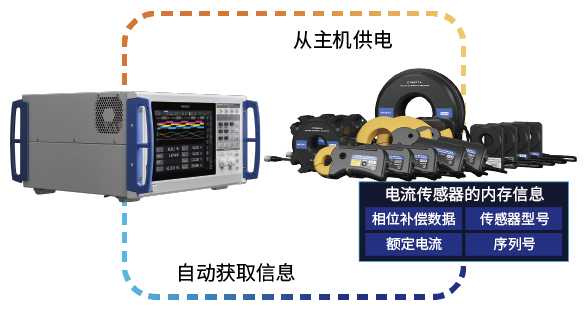

功率分析儀PW8001可自動識別電流傳感器的信息

電流傳感器搭載了存儲器（I2C-EEPROM）。
若將電流傳感器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、傳感器型號以及序列號。
以往，相位補償值需要手動輸入。
如今，電流傳感器的信息可被自動識別，不會發生忘記設置或是輸入錯誤的問題，從而能夠做到更準確的功率運算。

基本參數（精度保證時間1年，調整后精度保證時間1年）

額定電流	AC/DC 500A
最大輸入電流	在降額范圍內, 最大到±1000 A peak（設計值, 40℃以下且20 ms以內）
頻率特性	振幅: DC?4 MHz（CT6904A-1: 2 MHz) 相位：DC?1 MHz
線性	±5 ppm Typical
偏移電壓	±10 ppm Typical (23℃, 無輸入)
基本精度	DC (±0.025% rdg. ±0.007% f.s. ,無相位規定) 45 Hz ≤ f ≤ 65 Hz (±0.02% rdg. ±0.007% f.s. , ±0.08°）規定到1 MHz為止
輸出電壓率	4 mV/A ※本儀器的輸出為經由傳感器單元輸出的AC+DC電壓
對地最大額定電壓	1000 V CAT III
可測導體直徑	φ 32 mm以下
使用溫濕度范圍	-10°C? +50°C, 80% rh以下 (無結露)
電源	可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557供電
最大額定功率	7 VA以下 (測量500 A/55 Hz, 電源為±12 V時)
體積及重量	139 W × 120 H × 52 Dmm, CT6904A: 1.05 kg, 線長3 m, CT6904A-1: 1.35 kg, 線長 10 m
附件	使用說明書 ×1, 攜帶包 ×1, 彩色標簽(用于識別通道) ×1, 使用注意事項 ×1
