首頁 - 產品中心 - 記錄儀,數據采集儀 - 數據采集儀LR8402-21

已停產

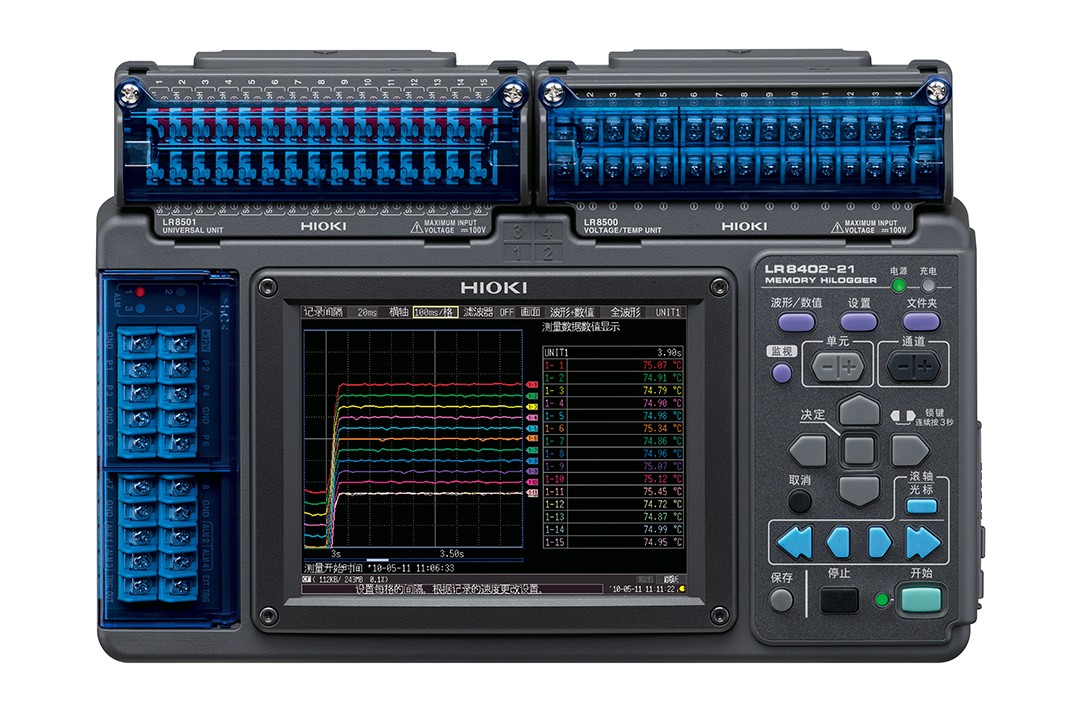

數據采集儀LR8402-21

標配30ch，最多可增加到60ch，方便攜帶的數采

30ch~絕緣輸入 DC電壓/溫度、熱電偶/溫度、熱電阻/濕度/脈沖累積/轉數/數字/電阻測量 10ms間隔直接記錄至U盤和CF卡內 USB/LAN通訊

概要
規格
選件
相關下載
主機升級

● 標配30ch，尺寸小巧
● 單元增加到60ch后，仍然僅A4尺寸
● 可使用U盤和CF卡直接保存
● 標配USB2.0，100BASE-TX LAN
　※主機Ver1.20之后可使用LAN通訊
● 5.7英寸TFT彩色液晶屏

基本參數

通用單元LR8501 ※根據機型不同，單元組合則不同	【通道數】模擬15ch掃描絕緣輸入(4極帶壓緊端子的端子板) 【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500nV ※通道間絕緣，主機間絕緣【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣【溫度：白金熱電阻】-200℃～800℃，3檔量程(Pt100，JPt100)，最高分辨率0.01℃ ※通道間不絕緣【電阻】10Ω～200Ωf.s.4檔量程，最高分辨率0.5mΩ ※通道間不絕緣【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣【通道間最大電壓】DC300V【最大輸入電壓】DC±100V 【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓)
電壓、溫度單元LR8500 ※根據機型不同，單元組合則不同	【通道數】模擬15ch掃描絕緣輸入(2極帶M3螺絲的端子板) 【電壓】10mV～100V，1-5V f.s.10檔量程，最高分辨率500mV ※通道間絕緣，主機間絕緣【溫度：熱電偶】-200℃～2000℃(根據使用的傳感器而不同)，3檔量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道間絕緣，主機間絕緣【溫度：白金熱電阻】無【電阻】功能【濕度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道間和主機間都不絕緣【通道間最大電壓】DC250V【最大輸入電壓】DC±100V 【對地間最大電壓】AC，DC300V(加在輸入通道和外殼間也不損壞的上限電壓)
脈沖/數字輸入部分	【通道數】脈沖輸入8ch或數字輸入8ch(可每個各通道的脈沖/數字，所有脈沖輸入通道和主機共地) 【脈沖累積】0～1000M脈沖，1檔量程(無電壓a接點，開路集電極或電壓輸入)，最高分辨率1脈沖【轉數計算】0～5000/n(r/s)f.s. 1檔量程(和累積相同的輸入信號)，分辨率1/n(r/s)※n為每1轉的脈沖數1~1000 【數字輸入】每個記錄間隔記錄1/0 【通道間最大電壓】非絕緣【最大輸入電壓】DC0~50V
記錄間隔	10ms~50ms，100ms~1小時，19個設置(每個記錄間隔都高速掃描所有輸入通道)※10ms~50ms有通道數的限制
數字濾波	OFF/50Hz/60Hz(自動設置截止頻率)
存儲容量	內存8MW，CF卡/U盤(僅保證HIOKI原裝CF卡的正常操作)
接口	LAN：100BASE-TX，功能：通過附屬軟件/通訊指令采集數據、FTP服務器/客戶端、HTTP服務器、E-mail ※主機Ver1.20以后可使用LAN通訊 USB：USB2.0系列迷你BX1，功能：通過附屬軟件/通訊指令采集數據、將外部媒介的數據傳輸至計算機中
顯示屏	5.7英寸TFT彩色液晶(640×480點)
功能	實時保存至CF卡/U盤中，數值/波形運算等
電源	AC適配器9418-15(AC100~240，50/60Hz），電池組Z1000/連續使用時間5h，DC10~28V（連接線請另外咨詢）
體積和重量	272W×182.4H×66.5Dmm，【LR8400-21】1.8kg(僅主機)，【LR8401-21】1.7kg(僅主機)，【LR8402-21】1.8kg(僅主機)
附件	詳細說明書×1，測量指南×1，AC適配器9418-15×1，CD-R(數據采集應用軟件Logger Utility×1，USB線×1

輸入相關

通用單元LR8501
4極帶壓緊端子的端子板 15ch，電壓、熱電偶、熱電阻、濕度、電阻測量
查看詳情>>
電壓/溫度單元LR8500
2極帶M3螺絲的端子板 15ch，電壓、熱電偶、溫度測量
查看詳情>>
濕度傳感器Z2000
長3m，用于LR8400-21系列和LR8410-30
查看詳情>>

保存媒介

※CF卡中標配PC讀卡器?！?gòu)買CF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司意外的CF卡，則無法保證進行正常的保存、讀取。

PC卡 9830
帶PC卡套，2GB
查看詳情>>
PC卡 9729
帶PC卡套，1GB
查看詳情>>
PC卡 9728
帶PC卡套，512MB
查看詳情>>

電源

AC適配器為L(zhǎng)R8400-21、LR8401-21、LR8402-21標配附件。

電池組Z1000
NiMH，主機充電
查看詳情>>
AC適配器9418-15
標配附件 100~240V AC，另售
查看詳情>>

攜帶箱

攜帶盒C1000
可收納選件
查看詳情>>
固定臺Z5000
用于壁掛，斜放在桌面上等
查看詳情>>

PC用

※Logger Utility為標配附件。

LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>
Logger Utility
用于數據采集儀；測量控制、實時數據采集；波形顯示、數據轉換、運算、查找、打印
查看詳情>>

高壓輸入用

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭P9000
安全的進行高壓絕緣測量
查看詳情>>
AC適配器Z1008
AC100~240V
查看詳情>>

差分探頭用選件

可以使用用于其他測試儀的L4936/L4937/L4931等。

轉換線L1011
拔出BNC公頭端口后轉換為電線，連接帶螺絲的端子板，30cm
查看詳情>>
轉換線L1011-10
拔出BNC公頭端口后轉換為電線，連接帶螺絲的端子板，2.4m
查看詳情>>

差分探頭用特注連接線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

LR8400-21系列升級v1.29（2017年11月）

版本升級應由資格技術員來執行。
與LR8400-21系列的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

升級前:

通過初始啟動畫面顯示的版本號，確認當前LR8400-21系列的固件。

如LR8400-21系列版本為 Ver 1.29，則無需升級儀器。

數據采集儀LR8400-21、LR8401-21、LR8402-21升級V1.29（2017年11月）

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

? 請確認上面內容后，進行下載。版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。

? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
