● 可用壓接端子快速將被測電池連接到ZC2004，無需工具，即可完成連接。
● HIGH和LOW端子用顏色區分開，且端子臺表面標有SENSE和SOURCE的標識，方便接線人員快速找到映射關系。
● 針對ZC2003的相鄰?fù)ǖ拦δ?，提供了專用端子臺CN093-20，可以在相同的配線情況下，進一步減小環路面積。
* 端子臺 CN093-20和普通版本的端子臺CN093-10不可通用使用該功能時偶數通道的電壓值為負值，需要于上位機內進行取反處理。
* 端子臺無法單獨使用，請務必選購配套的專用連接線。
-
ZC2003產品視頻

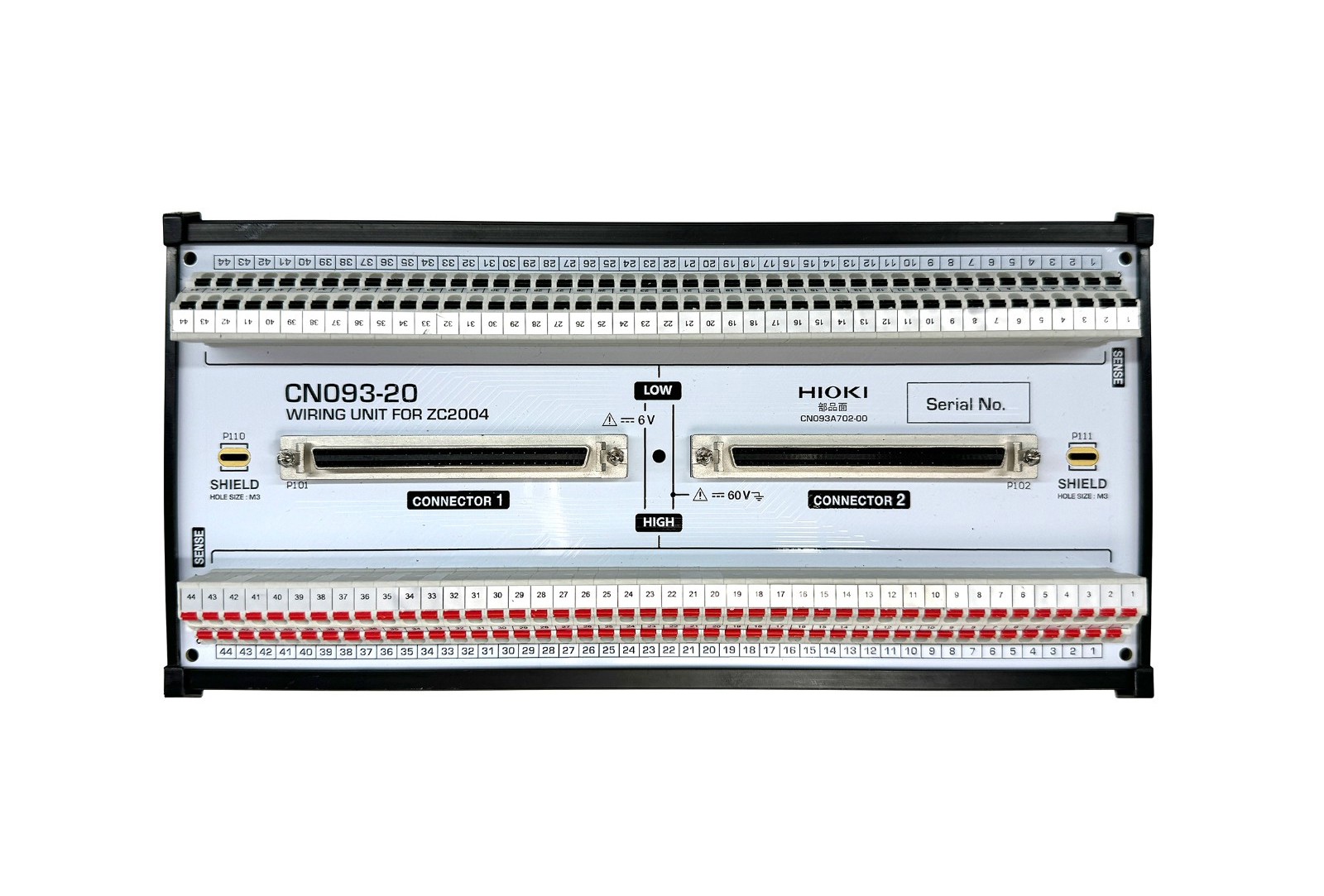

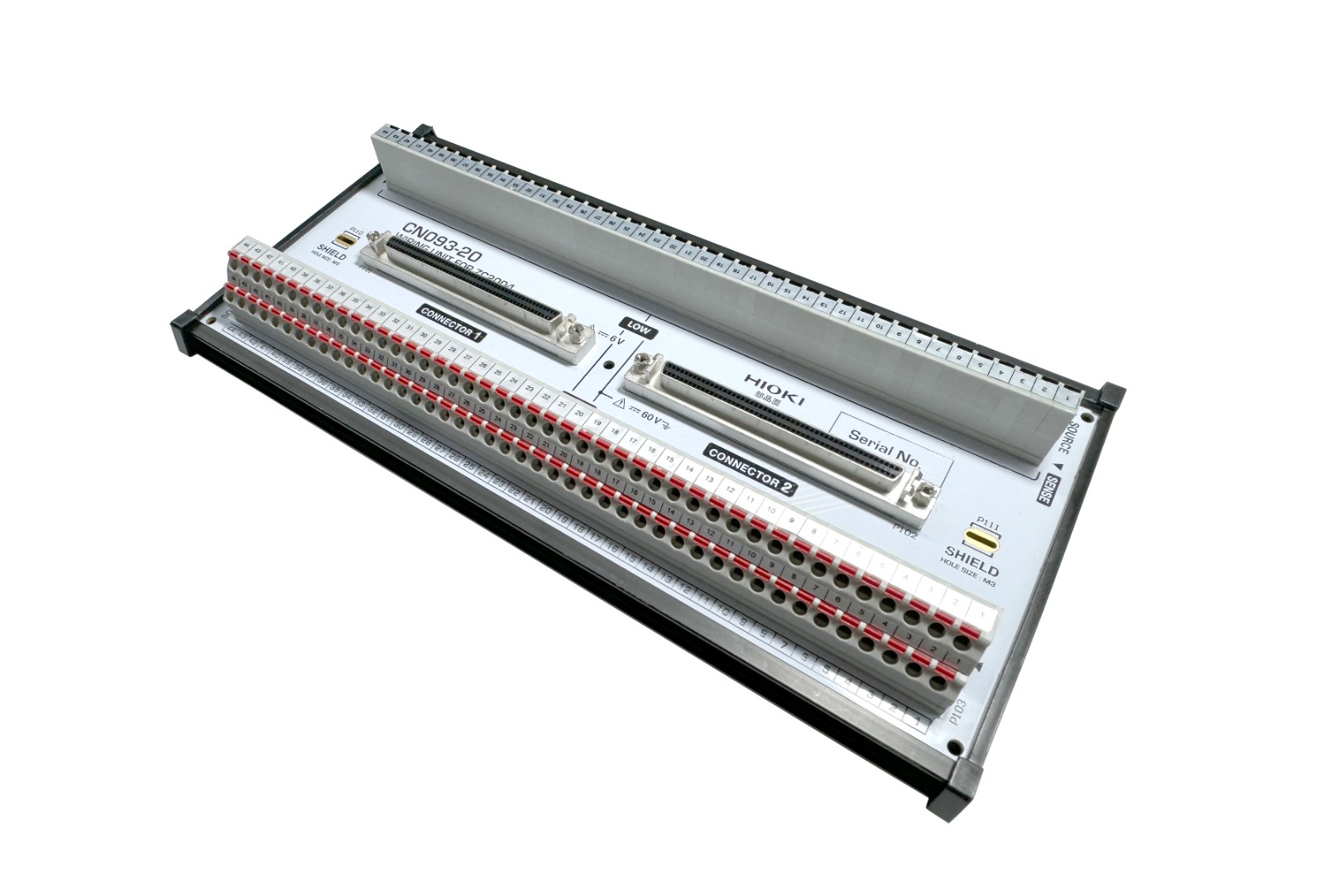

端子臺CN093-10，CN093-20
| 使用場所 | 屋內使用、污染度2、高度 2000 m 以下 |
|---|---|
| 使用溫濕度范圍 | 溫度 0°C~40℃ 濕度 80% RH 以下(未結露) |
| 保存溫濕度范圍 | 溫度 -10°C~50℃ 濕度 80% RH 以下(未結露) |
| 外形尺寸 | 119±1 (W)x46±1(H)x243±1(D)mm |
| 質量 | 約505g |
| 通道數 | 88通道(二線制)/44通道(四線制) |
| 觸點額定 | 最大允許電壓：DC 6V(HIGH-LOW 間,SOURCE-SENSE 間,CH 間) 最大允許電流：DC 300 mA, AC 300 mA rms |
| 對地最大額定電壓 | DC 60V(予想的過電壓:60V) |
| 路徑電阻 | 最大 300 mΩ (HIGH-LOW往反值) |
| 絕緣電阻(DC 60V) | HIGH-LOW 間：1 GΩ以上 通道間：1 GΩ以上 通道-地間：1 GΩ以上 |
| 靜電容量 | HIGH-LOW 間：500 pF 以下 通道間：100 pF 以下 通道-地間：500 pF 以下 |
