● EIS 測量頻率：0.01 Hz ~ 1.05 kHz
● 同時測量阻抗、電壓和溫度
● 搭配了便于研發使用的軟件
● 數據與第三方等效電路分析軟件兼容
● 生產線支持：LAN 接口和專用掃描儀
● 已取得CSA 認證
-

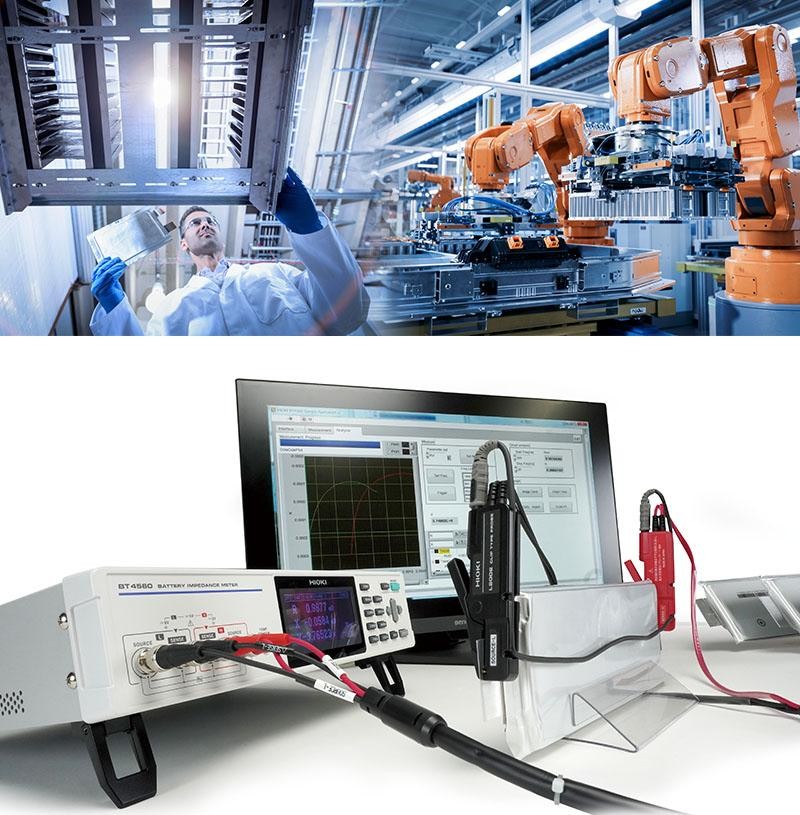

從研發到生產線均可使用可靠的EIS測量儀器從研發到生產線，電池阻抗測試儀BT4560都能快速、輕松地進行EIS測試。(*1)
為了對多個電池進行更有效率的測量，BT4560還能搭配集成檢測系統，為大容量電池的質量管理提供高精度的測量。此外，新的LAN接口還便于構建檢測系統，進一步提高了便利性。
*1：EIS(Electrochemical Impedance Spectroscopy：電化學阻抗譜)是一種使用小交流信號在寬頻率范圍內測量電池阻抗的方法。通過這種方法可以詳細了解電池的內阻和反應性，了解電池的特性和性能，對電池的研發和質量管理非常有用。
-

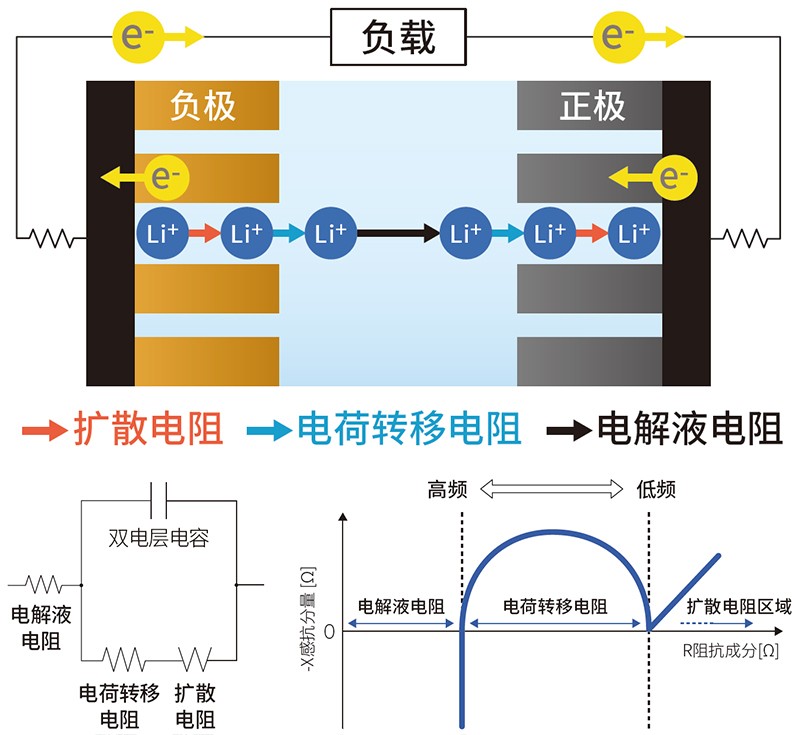

通過控制電解液電阻、電荷轉移電阻和擴散電阻，提高電池質量?測量 0.01 Hz 至 1.05 kHz 的頻率
?測量低頻電荷轉移電阻和擴散電阻
?測量高頻電解液電阻和焊接電阻
?使用標配的應用程序繪制奈奎斯特圖（Cole-Cole Plot）
?使用等效電路分析軟件詳細分析電池內部狀態
-

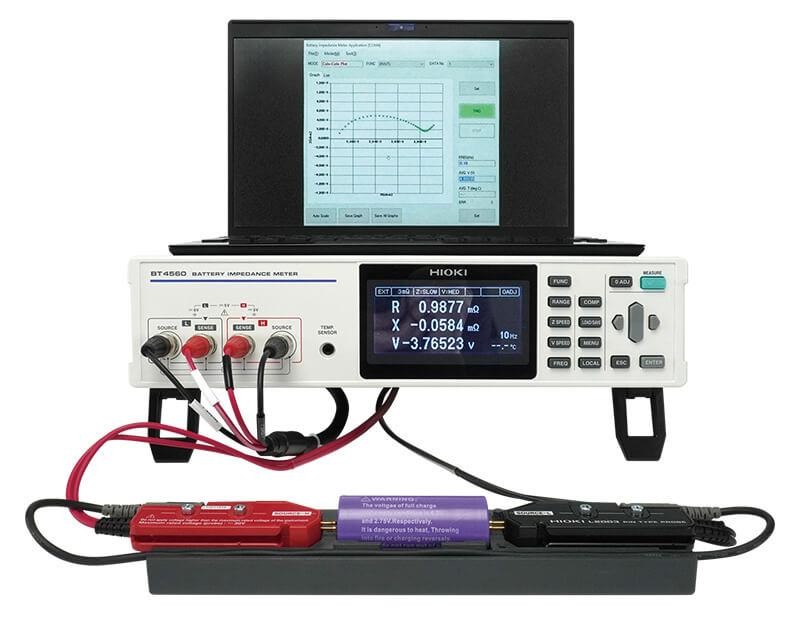

同時制作奈奎斯特圖（Cole-Cole Plot）將 HIOKI日置的電池阻抗分析儀 BT4560連接到電腦上，可以快速、輕松地掃描頻率，并實時繪制圖表。
-
可測量低于 1 mΩ 的低阻抗BT4560可以精確測量內部阻抗低于1 mΩ的大容量電池?？商峁┚邆湓佻F(xiàn)性的數據，提高分析和評估的可靠性。
-
4端子對測量，抑制產生的磁通量，提高高頻測量的穩定性4端子對測量是一種使用回線抵消測量電流產生的磁通量的測量方法。由于它不受周圍金屬產生的渦流影響，能實現穩定的測量，因此可以大大減少測量過程中布線移動時測量值的波動。
基本參數（精度保證期1年）
| 最大輸入電壓 | 最大5V |
|---|---|
| 測量項目 | 阻抗、電壓、溫度 |
| 阻抗測量 | 測量參數：R 電阻、X 電抗、Z 阻抗、θ相位角 測量頻率: 0.01 Hz?1050 Hz測量量程: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測量電流: 3 mΩ 量程: 1.5 Arms, 10 mΩ 量程: 500 mArms, 100 mΩ 量程: 50 mArms |
| 電壓測量 | 測量量程: 5.00000 V (單量程), 測量時間: 0.1 s (FAST)?1.0 s (SLOW) |
| 溫度測量 | 顯示范圍: -10.0℃?60.0℃, 測量時間: 2.3 s |
| 基本精度 | |Z| : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 溫度: ±0.5℃ (10.0℃?40.0℃) |
| 功能 | 比較器，自校準，采樣延遲，平均值，電壓限制，測量 阻抗時電位梯度補償，施加交流時防止充放電，按鍵鎖定，系統測試，面板保存·讀取(最大126組) |

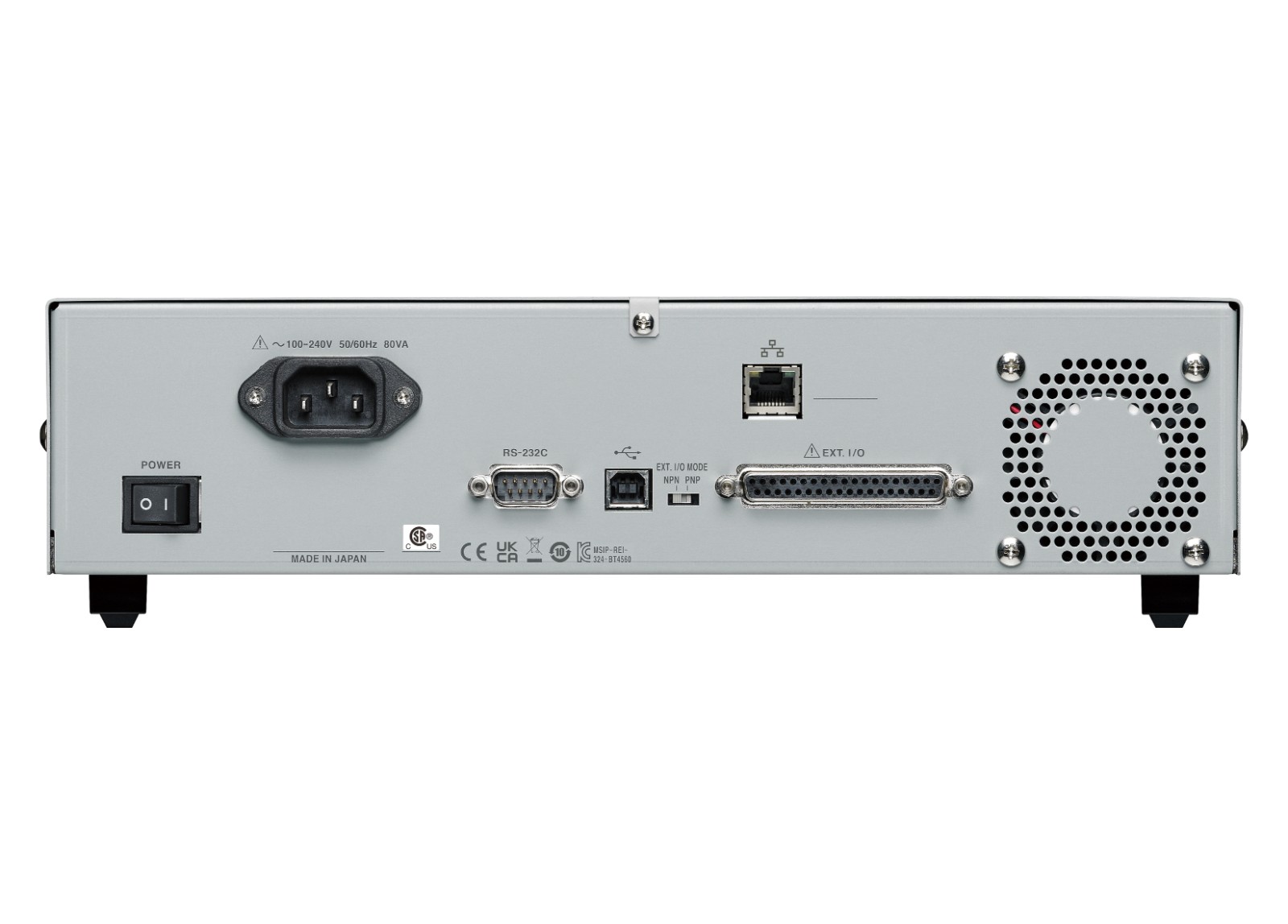

| 接口 | LAN, RS-232C, USB, EXT. I/O (NPN/PNP可切換) |
| 電源 | 額定電源電壓：AC 100 V～240 V 額定電源頻率：50 Hz/60 Hz 額定功率：80 VA max |
| 體積及重量 | 約330W × 80H × 293D mm (不含突起部分), 約3.8 kg |
| 附件 | 電源線×1，使用說明書×1，調零板×1，USB連接線(A-B型)×1，CD-R(通訊使用說明書，PC應用軟件，USB驅動)×1 |

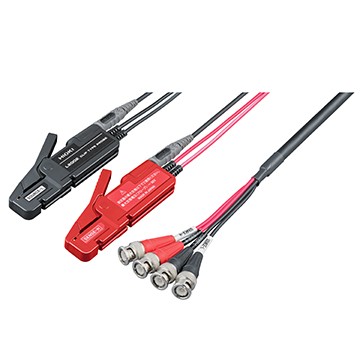

主機訂購型號為BT4560-50。*不附帶測量探頭，請根據測量用途購買選件探頭。

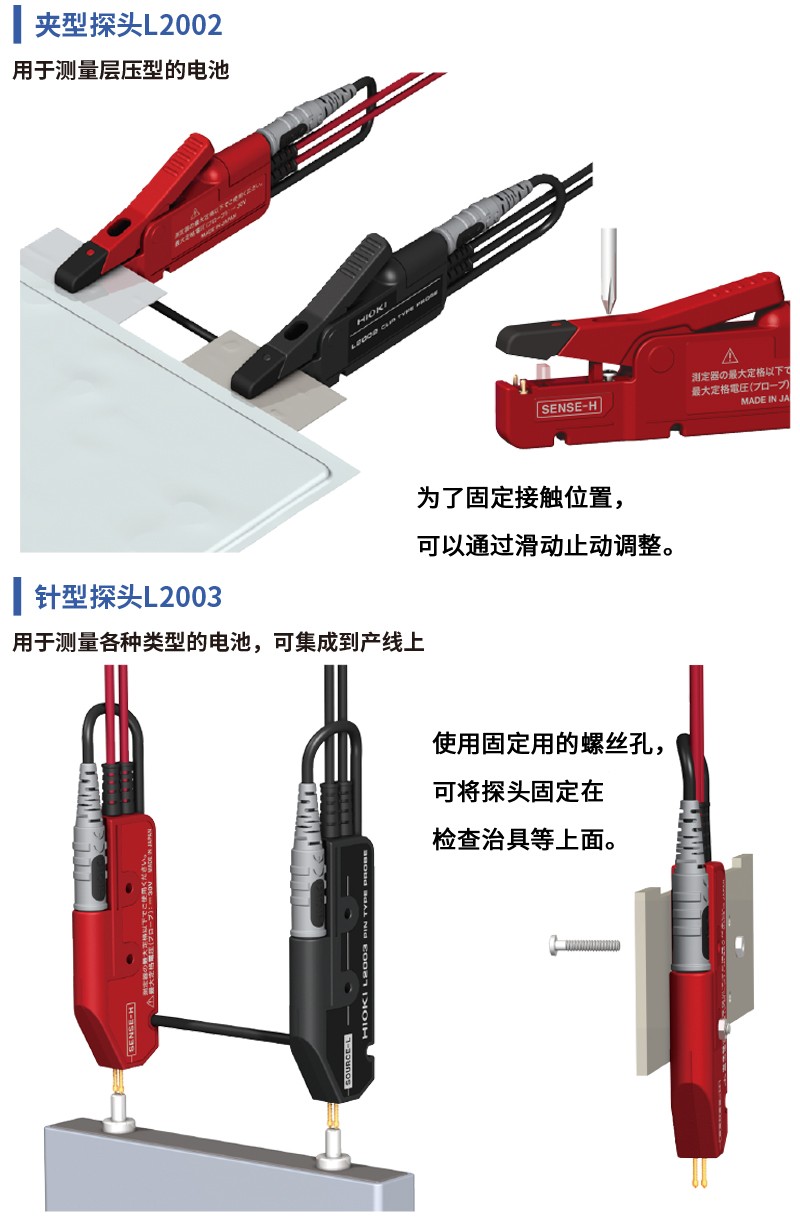

探頭·傳感器
