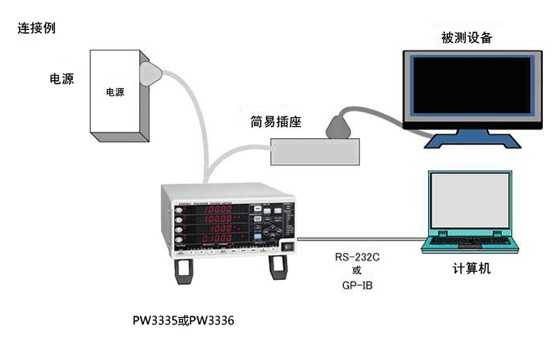

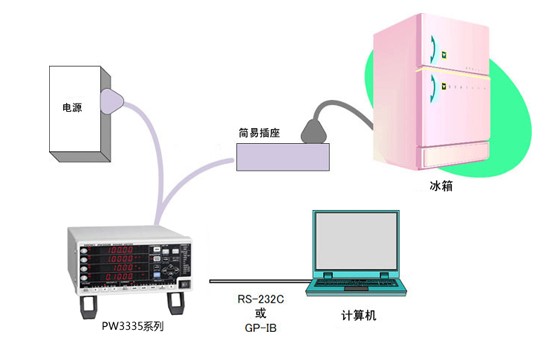

Products● 高精度測量待機功率、操作時功率
● ±0.15%的較高基本精度
● 1mA量程~20A量程(最大30A保證精度)
● DC、和0.1Hz~100kHz和寬頻帶
● 諧波測量標配、對應IEC62301等各種測量標準

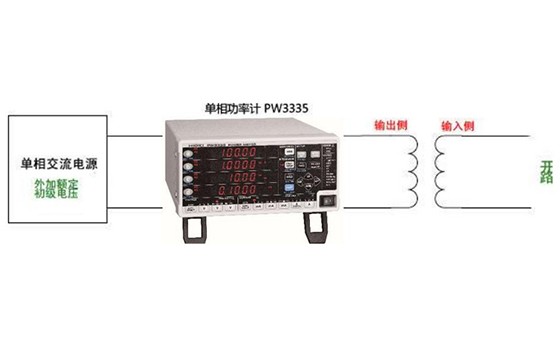

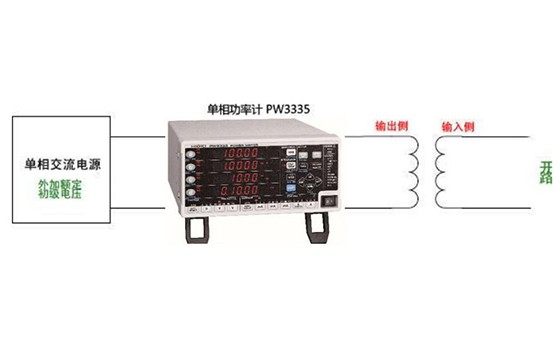

● 變頻器/馬達的無負載試驗中實現低功率因數但高精度測量
● 可同步控制最多8臺
● 最大輸入AC5000A,配備外部電流傳感器輸入端口(僅限PW3335-03、PW3335-04)
測量線數 | 單相2線 |
---|---|
測量項目 | 電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、最大電流比、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有功功率、電壓紋波率、電流紋波率 |
諧波相關項目 | 同步頻率范圍10 Hz~640 Hz,分析次數:最大50次 諧波電壓真有效值、諧波電流真有效值、諧波有功功率、綜合諧波電壓畸變率、總諧波電流畸變率、基波電壓、基波電流、基波有功功率、基波視在功率、基波無功功率、基波功率因數(位移功率因數)、基波電壓電流相位差、諧波電壓含量、諧波電流含量、諧波有功功率含量 (僅通過專用軟件獲得數據:諧波電壓相位角、諧波電流相位角、諧波電壓電流相位差) |
測量量程 | [電壓] AC/DC 6 V~1000 V,8檔量程 [電流] AC/DC 1 mA~20 A,14檔量程 [功率] 6.0000 mW~20.000 kW (根據電壓·電流量程的組合而定) |
累積測量 (累積:10000小時以下) | 固定量程累積/自動量程累積可切換 [電流]6位顯示(0.00000 mAh~,不同極性和綜合值) [有功功率]6位顯示(0.00000 mWh~,不同極性和綜合值) |
輸入電阻 (50/60 Hz) | 電壓:2 MΩ,電流:520 mΩ以下 (1 mA~100 mA量程),15 mΩ以下 (200 mA~20 A量程) |
基本精度 (有功功率) | ±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.) ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input) |
顯示更新率 | 約5次/s~20s(根據平均次數的設置而變化) |
頻率特性 | DC,0.1Hz~100kHz |
D/A輸出 僅限-02/-04機型 | 7ch(從以下中選擇輸出項目)、電平輸出DC ±2 Vf.s.或5 V f.s.,波形輸出1 V f.s.電平輸出/波形輸出(電壓/電流/有功功率),電平輸出(實在功率/無功功率/功率因數等),高速電平輸出(電壓/電流/有功功率) |
功能 | [整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND 自動量程、平均值、VT·CT設置、同步控制、MAX/MIN等 |
接口 | 標配 LAN,RS-232C (除-01外), GP-IB (僅限-01,-04機型) |
電源 | AC 100~240 V, 50/60 Hz,30 VA |
體積及重量 | 210W × 100H × 245D mm, 3 kg |
附件 | 使用說明書 ×1,電源線 ×1,電壓·電流輸入端口用安全護套 ×2 |
您好!如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻,請先注冊會員獲取權限。
如若您已加入會員,歡迎您點擊登錄進入會員后臺!
功率計PW3335v1.11(2022年1月) |
版本升級應由資格技術員來執行。 與PW3335的功能和操作類似,如對進程有何不明之處,請聯系當?shù)氐?a href="/distribution.html">HIOKI代理店尋求協助。 |
1.PW3335軟件 | |
現在軟件最新版本如下。若您使用的版本號低于以下版本,推薦進行版本升級。 | |
主機軟件: V1.11 | |
2.主機的版本確認方法 | |
PW3335接通電源后,主機LED顯示頻中會和產品型號一起顯示出來。 | |
功率計PW3335v1.11(2022年1月)
版本升級應由資格技術員來執行。
如對進程有何不明之處,請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
? 請確認上面內容后,進行下載。
? 版本升級的方法請下載「版本升級方法」后,按說明進行?!赴姹旧壏椒ā怪?記載下載之前的主機應 做的準備內容和下載順序。
