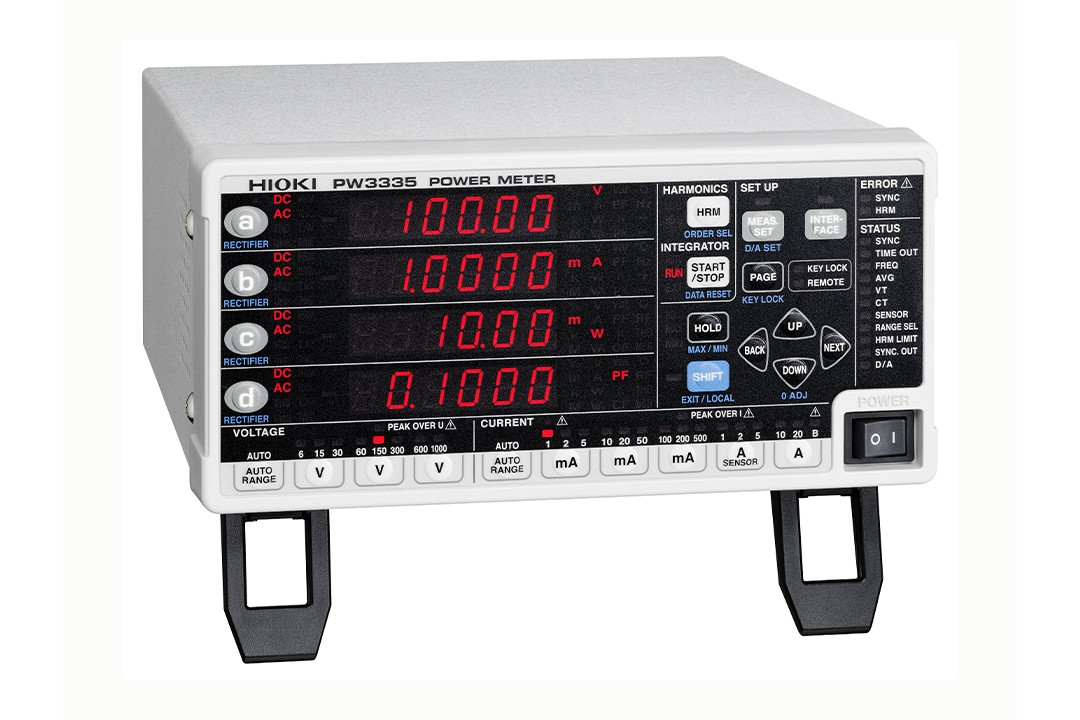

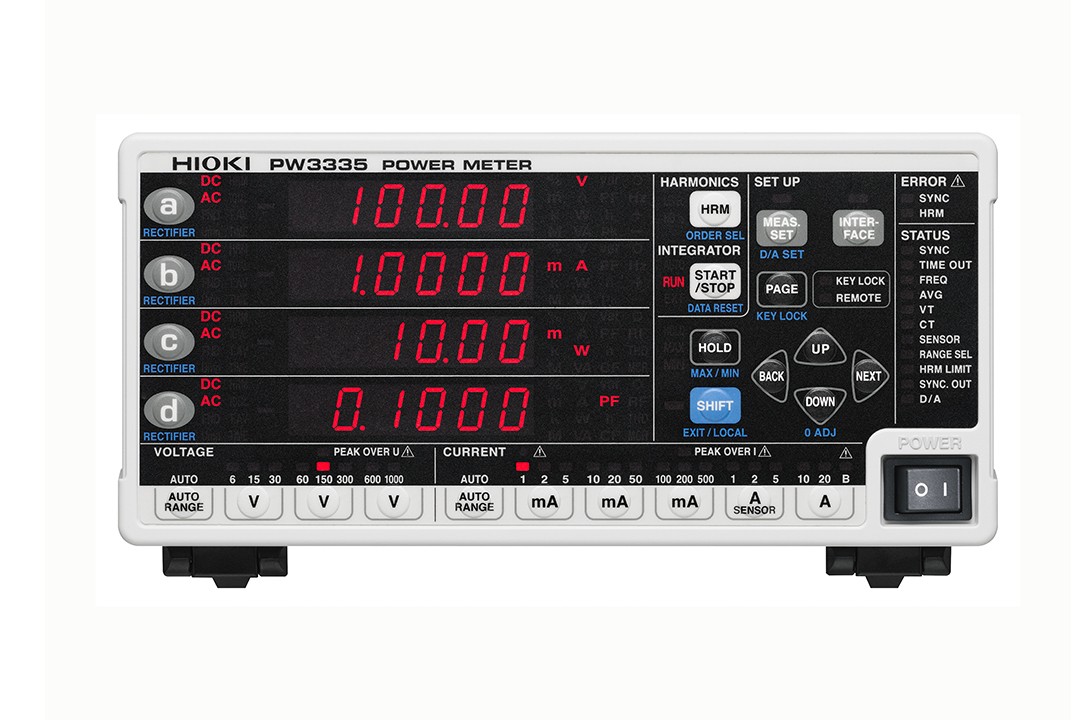

功率計PW3335

返回上一頁

AC/DC 1CH的功率計

單相功率計、AC/DC高精度測量待機功率、操作時功率

詢價預約

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● 高精度測量待機功率、操作時功率
● ±0.15%的較高基本精度
● 1mA量程～20A量程（最大30A保證精度）
● DC、和0.1Hz~100kHz和寬頻帶
● 諧波測量標配、對應IEC62301等各種測量標準
● 變頻器/馬達的無負載試驗中實現低功率因數但高精度測量
● 可同步控制最多8臺
● 最大輸入AC5000A，配備外部電流傳感器輸入端口（僅限PW3335-03、PW3335-04）

支持測量JIS C 62301待機消耗功率的功率計

PW3335系列是配備了符合JIS C 62301待機消耗功率測量要求的性能的功率測量?jī)x器。同時也符合IEC62301：2011的要求。在工頻電源頻率50Hz/60Hz下，保證測量精度±0.15%以及功率因數的影響±0.1% 這樣同等級高水平的高測量精度，因此能夠測量非常小的待機消耗功率。

基本參數

測量線數	單相2線
測量項目	電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、最大電流比、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有功功率、電壓紋波率、電流紋波率
諧波相關項目	同步頻率范圍10 Hz～640 Hz，分析次數：最大50次諧波電壓真有效值、諧波電流真有效值、諧波有功功率、綜合諧波電壓畸變率、總諧波電流畸變率、基波電壓、基波電流、基波有功功率、基波視在功率、基波無功功率、基波功率因數（位移功率因數）、基波電壓電流相位差、諧波電壓含量、諧波電流含量、諧波有功功率含量（僅通過專用軟件獲得數據：諧波電壓相位角、諧波電流相位角、諧波電壓電流相位差）
測量量程	[電壓] AC/DC 6 V～1000 V，8檔量程 [電流] AC/DC 1 mA～20 A，14檔量程 [功率] 6.0000 mW～20.000 kW (根據電壓·電流量程的組合而定)
累積測量 (累積：10000小時以下)	固定量程累積/自動量程累積可切換 [電流]6位顯示（0.00000 mAh～，不同極性和綜合值） [有功功率]6位顯示（0.00000 mWh～，不同極性和綜合值）
輸入電阻 (50/60 Hz)	電壓：2 MΩ，電流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程)
基本精度 (有功功率)	±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.) ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input)
顯示更新率	約5次/s~20s（根據平均次數的設置而變化）
頻率特性	DC，0.1Hz～100kHz
D/A輸出僅限-02/-04機型	7ch（從以下中選擇輸出項目）、電平輸出DC ±2 Vf.s.或5 V f.s.，波形輸出1 V f.s.電平輸出/波形輸出（電壓/電流/有功功率），電平輸出（實在功率/無功功率/功率因數等），高速電平輸出（電壓/電流/有功功率）
功能	[整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND 自動量程、平均值、VT·CT設置、同步控制、MAX/MIN等

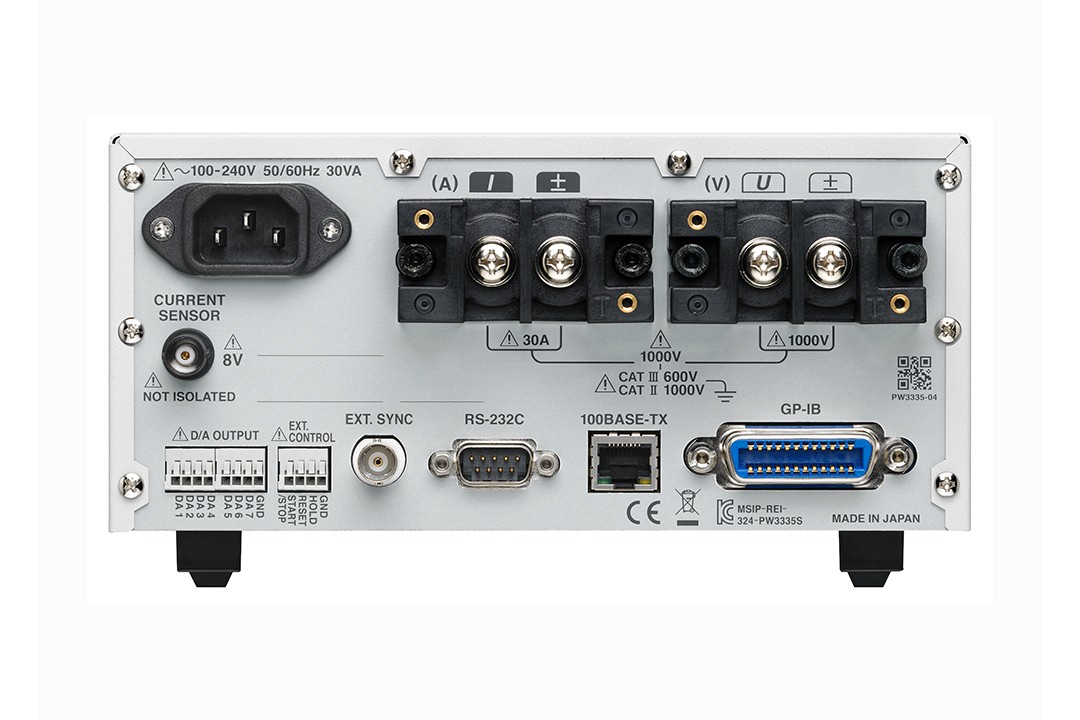

接口	標配 LAN，RS-232C (除-01外), GP-IB (僅限-01，-04機型)
電源	AC 100～240 V, 50/60 Hz,30 VA
體積及重量	210W × 100H × 245D mm, 3 kg
附件	使用說明書 ×1，電源線 ×1,電壓·電流輸入端口用安全護套 ×2

電流輸入(TYPE1)

可直接連接電流傳感器輸入端口(用于單相×1, 用于三相×2個)

鉗式傳感器 9660
用于3196電力質量分析儀和3169-20/21鉗式功率計的鉗式傳感器。
查看詳情>>
鉗式傳感器 9661
電流傳感器，AC500A
查看詳情>>
柔性電流鉗 CT9667系列
在狹窄地方也能輕松設置
查看詳情>>
鉗式傳感器 9669
電流傳感器，AC1000A
查看詳情>>

200A（高精度）

※使用高精度電流傳感器(不帶-05的型號)時，需要用CT9900、CT9555和L9217 將PL23 (10pin )端子轉換為ME15W (12pin )端子 ※傳感器需要單相用×1個，三相用×2或×3個，電源和連接線也需要與傳感器有相同數量

AC/DC電流傳感器CT6876
頻帶DC~1.5MHz，額定電流AC/DC 1000A
查看詳情>>
AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
通用鉗式CT 9279
600Vrms 絕緣電線，額定電流 AC/DC 500A, DC~ 20kHz響應, 電線
查看詳情>>
傳感器單元 9555-10
用于電流傳感器的供電單元。
查看詳情>>
連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>

500A（高精度）

AC/DC電流探頭CT6845A
頻率特性DC?200 kHz；額定電流AC/DC?500 A，φ 50 mm
查看詳情>>
AC/DC電流探頭CT6844A
頻率特性DC?500 kHz；額定電流AC/DC 500 A，φ 20 mm
查看詳情>>
AC/DC電流傳感器CT6875A
頻帶DC~2MHz，額定電流AC/DC 500A，φ 36 mm
查看詳情>>
AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
AC/DC電流探頭 CT6845-05
寬頻帶、高精度測量，分割電流傳感器500A
查看詳情>>

1000A（高精度）

AC/DC電流探頭CT6846A
頻率特性DC～100 kHz；額定電流AC/DC 1000 A，φ 50 mm
查看詳情>>
AC/DC電流傳感器CT6876A
頻帶DC~1.5MHz，額定電流AC/DC 1000A，φ 36 mm
查看詳情>>

2000A（高精度）

AC/DC電流傳感器CT6877A
頻帶DC~1MHz，額定電流AC/DC 2000A，φ 80 mm
查看詳情>>

PL23（10pin）-ME15W（12pin）轉換

※使用型號中不帶-05的PL23端子型時，使用CT9900轉換為ME15W端子

轉換線CT9900
電流傳感器連接頭10pin-12pin轉換
查看詳情>>

傳感器用電源

傳感器單元CT9555
單獨使用電流傳感器時的供電;1ch，帶波形輸出
查看詳情>>
連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>

其他

9165用于同步控制

連接線 9165
適用于 9268/9269; BNC- BNC,1.5m長
查看詳情>>
插座連接線 9266-01
功率測量用治具
查看詳情>>

PC通訊

LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>
RS-232C 連接線 9637
9pin-9pin，1.8m長
查看詳情>>
GP-IB連接線9151-02
2m長
查看詳情>>

產品樣本使用說明書 通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1738

單品樣本

PW3335

功率計PW3335

pdf

4.33 MB

2021-08-24

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

PW3335
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001

功率計、電能質量分析儀、功率分析儀

GENNECT One

提供GENNECT One的下載網址

243 MB

PW3335

功率計

通訊說明書

用于功率計PW3335的通訊說明書

9.24 MB

PW3335

功率計

待機時功率測量軟件

該軟件可通過LAN、GP-IB或RS-232C連接，測量待機時的消耗功率，制作報告并保存為CSV文件

6.06 MB

PW3335
PW3336
PW3336-01
PW3336-02
PW3336-03
PW3337
PW3337-01
PW3337-02
PW3337-03
PW3390
PW6001

功率計

PW Communicator

該軟件可通過LAN、GP-IB或RS-232C查看測量數據、將數據保存為CSV格式，最多可通訊8臺PW3335/PW3336/PW3337/PW6001/PW3390功率計。

1.2 MB

請查閱詳情頁

Sequence Maker

是通過Microsoft Excel來收發測量?jī)x器的通信指令的插件。

2.72 MB

功率計PW3335v1.11（2022年1月）

版本升級應由資格技術員來執行。
與PW3335的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI代理店尋求協助。

1.PW3335軟件
現在軟件最新版本如下。若您使用的版本號低于以下版本，推薦進行版本升級。
主機軟件: V1.11
2.主機的版本確認方法

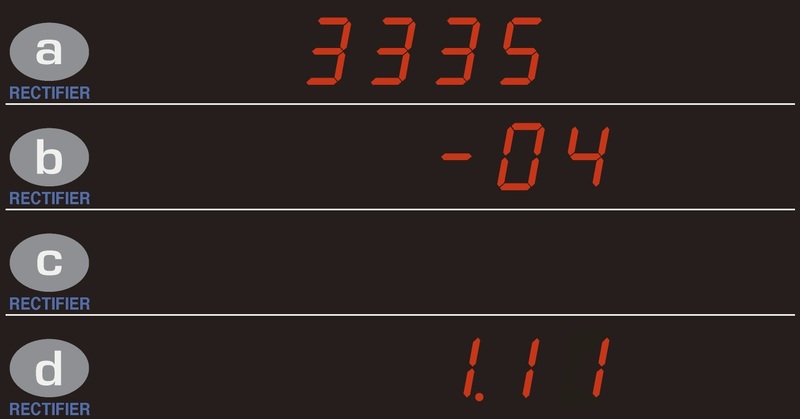

PW3335接通電源后，主機LED顯示頻中會和產品型號一起顯示出來。

功率計PW3335v1.11（2022年1月）

版本升級應由資格技術員來執行。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

? 請確認上面內容后，進行下載。
? 版本升級的方法請下載「版本升級方法」后,按說明進行?！赴姹旧?jí)方法」中,記載下載之前的主機應 做的準備內容和下載順序。
