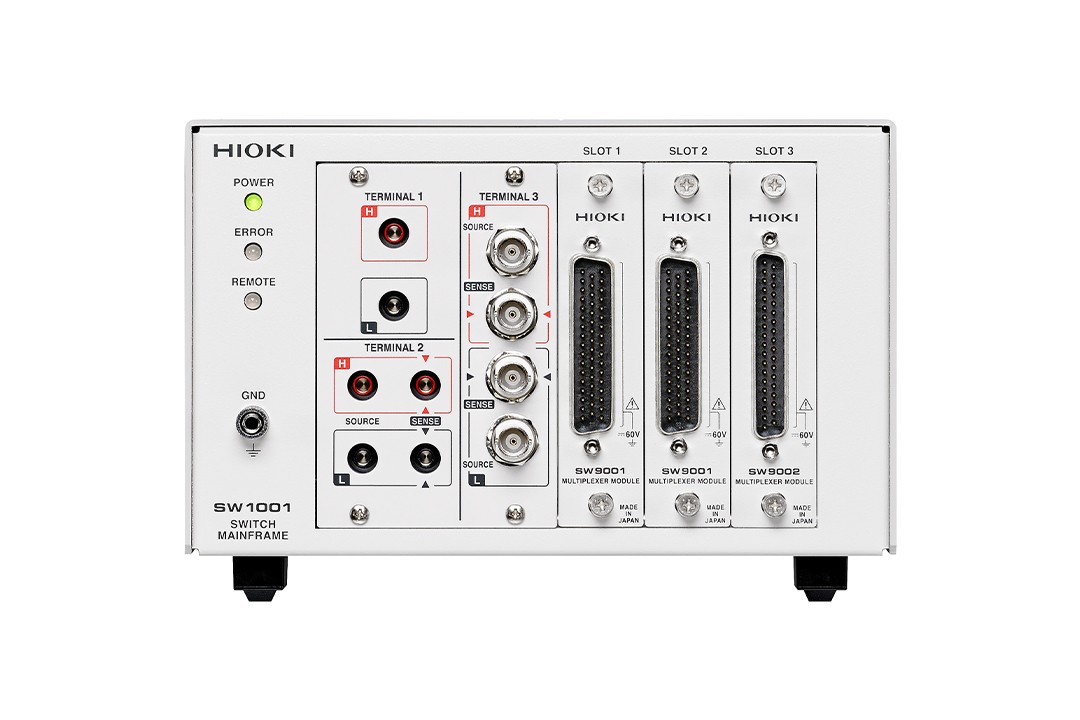

掃描模塊機架SW1001

和測試儀組合使用可進行多通道測量，最大66ch

適用于電池測量，保證組合精度

概要
規格
選件
相關下載
常見問題

?可以進行電壓計和電池測試儀切換并測量
?最大66ch（2線）～18ch（4端子）
?考慮到阻抗測量的回路設計，減少測量誤差（影響量0.01%f.s.※1）
※ 1 BT4560 100mΩ量程、R測量、測量頻率1kHz時
?適用于電池單元的OCV測量、內部電阻測量、外部電位測量
?還能測量電池模塊（最高DC 60V）

掃描模塊機架不標配多路掃描模塊。請根據測量用途購買選件中的模塊。

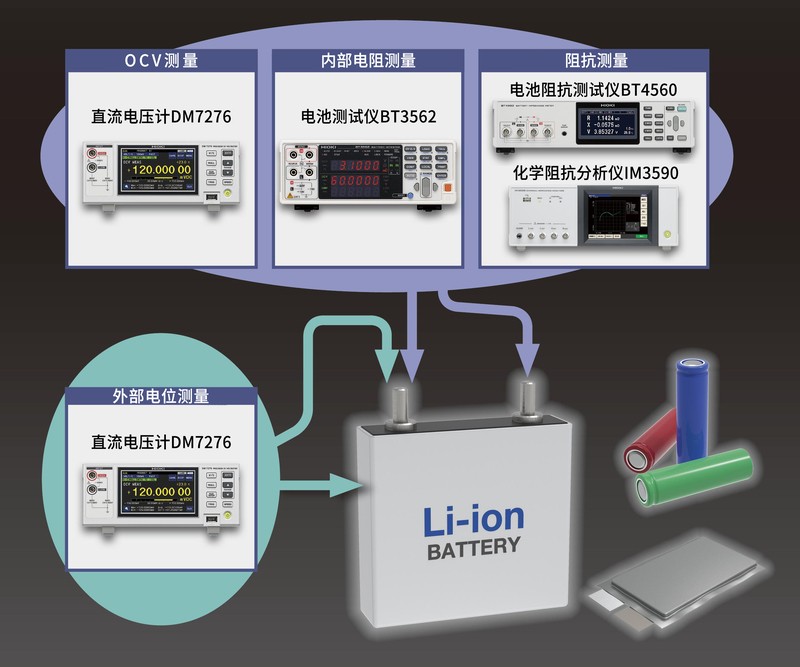

多通道進行電池的多種測量。保證組合精度。

通過將SW1001和針對電池的各種測試儀組合使用，能夠多通道的進行電池單元的OCV（開路電壓）測量、內部電阻測量、低頻響應電阻測量、Cole-Cole plot、外部電位測量。

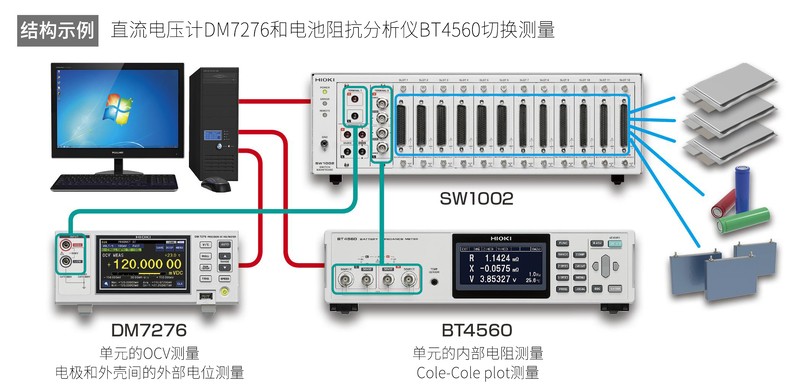

最多可連接不同功能的測量儀器

按順序切換2種測試儀，可以進行多種多樣的測量。

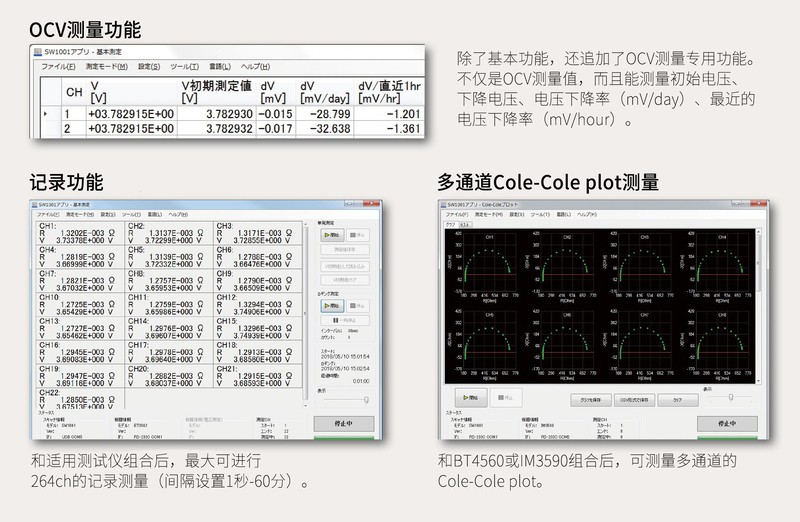

使用專用PC應用軟件能輕松對應電池測量

若使用免費下載的專用PC應用軟件，可以更輕松的進行各種測量。

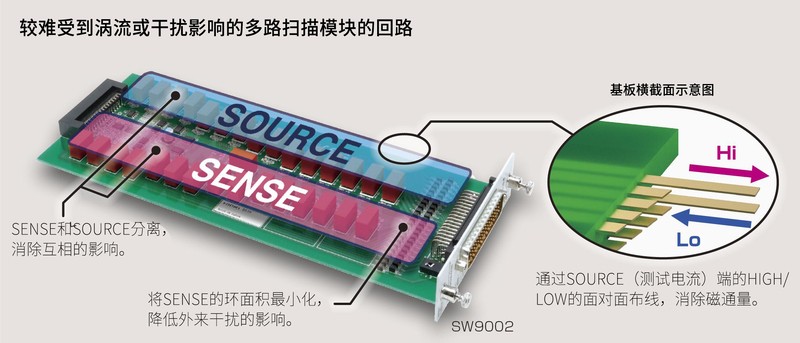

考慮到阻抗測量的回路設計

消除交流測量電流的磁通量，并通過分離SOURCE和SENSE減少對檢測信號的影響。
由于渦流的影響較小，從而實現高可靠性的測量。

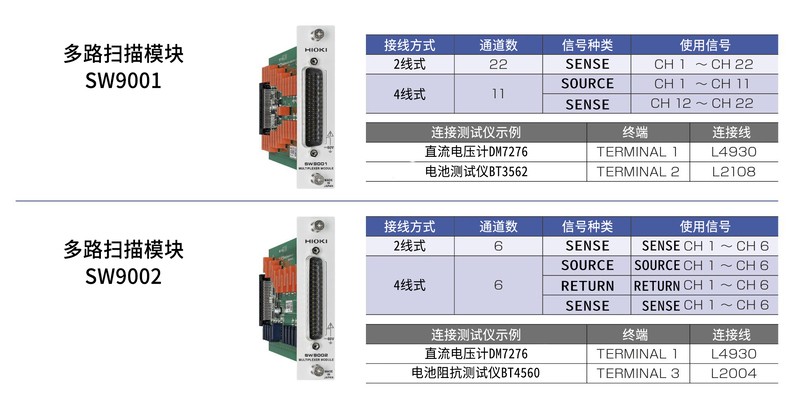

2種多路掃描模塊可選

多路掃描模塊SW9001
對應2線式/4線式的模塊?？梢?1ms下進行通道切換（通訊、指令處理時間、接點反彈除外）。
多路掃描模塊SW9002
對應4端子的模塊時，適用于BT4560或IM3590?？蛇M行2線式的測量（僅限SENSE）。
可以11ms下進行通道切換（通訊、指令處理時間、接點反彈除外）。

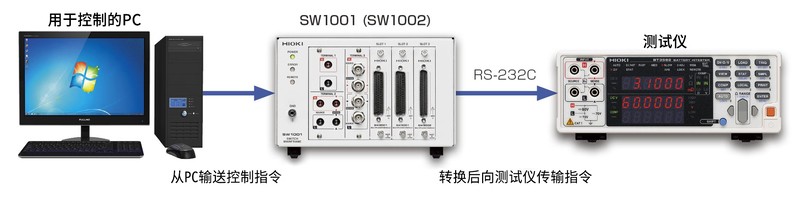

通過通訊指令傳輸功能，節約控制PC的使用端口數

通常，來自PC的控制需要兩個通訊端口：開關的通訊端口和測試儀的通訊端口。
如果使用SW1001的通訊指令傳輸功能，開關主機架將來自PC的控制指令傳送到測試儀（也可以從測試儀進行響應）。從而能節約測試儀端的通訊端口使用數量。

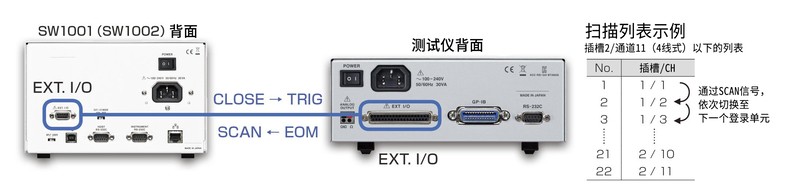

掃描功能

根據提前登錄的掃描列表，依次切換通道的功能。
連接開關主機架和測試儀的EXT.I/O。通過使用掃描功能，能夠同步通道切換和觸發測量并進行連續掃描。

基本參數

插槽數	3個
對應模塊	多路掃描模塊SW9001（2線式/4線式）多路掃描模塊SW9002（4端子對（BT4560等四端子對構造的儀器）/2線式）
可連接測試儀臺數	最多2臺 2線式1臺+4線式1臺，或者2線式1臺+4端子1臺
最大輸入電壓	DC 60V（不能連接超過DC 60V的電池組），AC 30 Vrms, 42.4 Vpeak, 對地最大額定電壓: DC 60 V

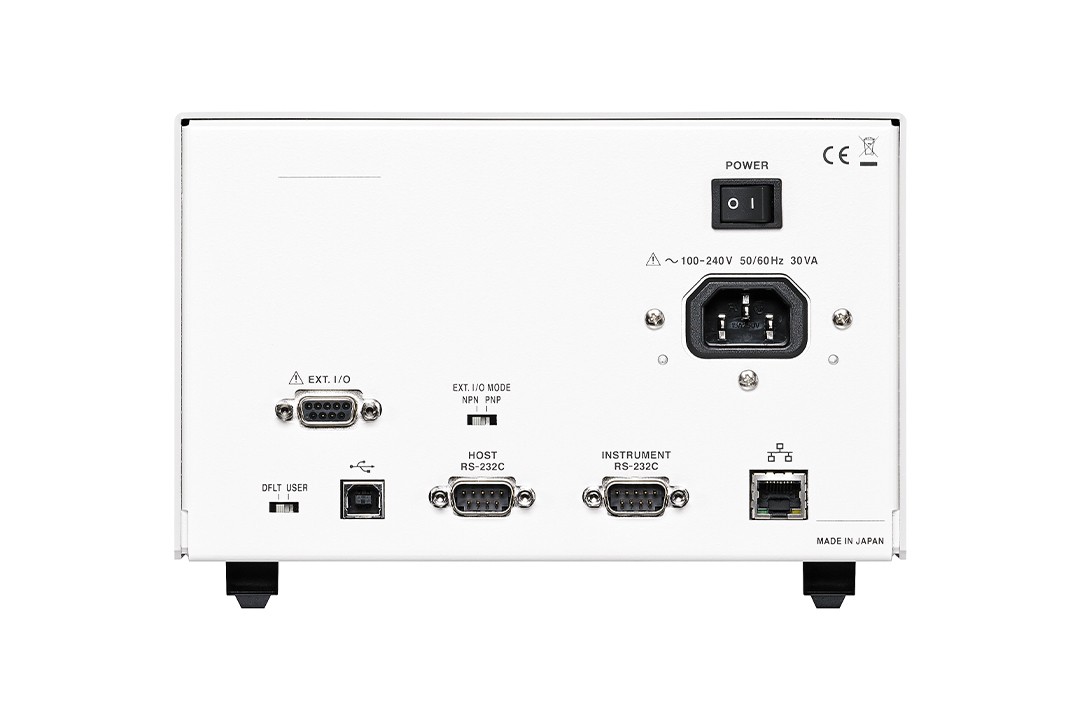

通訊接口	LAN, USB, RS-232C (用于主機，用于測試儀)
功能	通道切換、接線方式、掃描功能、通訊指令傳輸、通道延遲、屏蔽切換
電源	AC 100 V?AC 240 V / 30 VA (50/60 Hz)
體積及重量	215W × 132H × 420D mm, 3.7 kg
附件	電源線 ×1, 使用說明書 ×1, 使用上的注意事項 ×1, USB驅動CD ×1

基本參數 多路掃描模塊

	SW9001	SW9002
接線方式	2線式或者4線式	4端子（6線式）或2線式
通道數	22ch（2線式）/11ch（4線式）	6ch（4端子）/6ch（2線式）
接點方式	電樞繼電器
通道切換時間	11ms（不含測量時間）
最大允許電壓	DC 60 V, AC 30 Vrms, 42.4 Vpeak
最大允許電流	DC 1 A, AC 1 Arms	DC 1 A, AC 1 Arms (SENSE), DC 2 A, AC 2 Arms (SOURCE, RETURN)
最大允許功率	30 W (電阻負載)
對地最大額定電壓	DC 60V
體積及重量	25.5W × 110H × 257D mm, 210 g	25.5W × 110H × 257D mm, 196 g
附件	使用說明書×1
