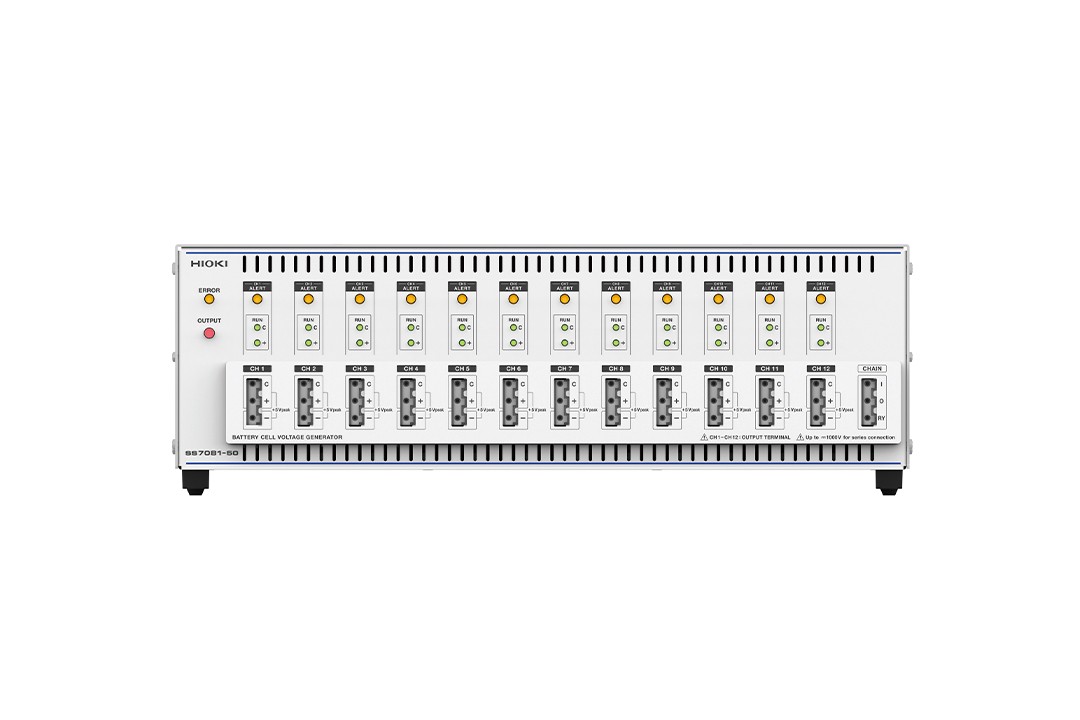

電芯模擬仿真系統SS7081-50

簡單準確地實現BMS（電池管理系統）的功能測試環境

解決了常規BMS功能評估環境中的各種問題。以12通道/臺模擬每個通道的電芯動作，與使用實際電池和單個電源的評估環境相比，它更易于構建安全且高度準確的評估環境。而且，可以通過高精度的電壓和電流測量來精確測試BMS功能。

?集電源、電子負載、DMM功能于一體
?12通道/臺，模擬每個通道的電芯動作
?可搭建串聯1000V的大型模塊環境
?兩象限輸出電壓，電池平衡在-1A~1A
?高精度電壓輸出，高精度電壓/電流測量
?100μA量程測量微小電流（BMS的暗電流，電芯平衡電路泄漏電流）

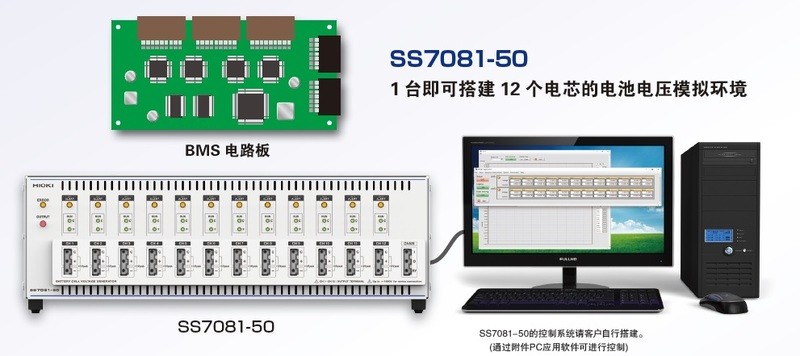

輕松構建BMS功能評估環境

● 集成電源，電子負載和DMM功能的12通道電池電壓發生器
● 通過簡單的配置實現BMS功能檢查環境的構建，從而降低成本和提高生產效率
與實物電池或獨立電源相比更安全地構筑模擬環境

● 12ch/臺，每個通道可模擬電芯的動作
● 可搭建串聯1000V的大型模塊環境(5 V/ch×200 ch=1000 V)
● 可模擬電芯的異常狀態，而實物電池則有可能有起火的危險
● 可模擬通道和BMS間的斷線情況
● 電芯的短路模擬

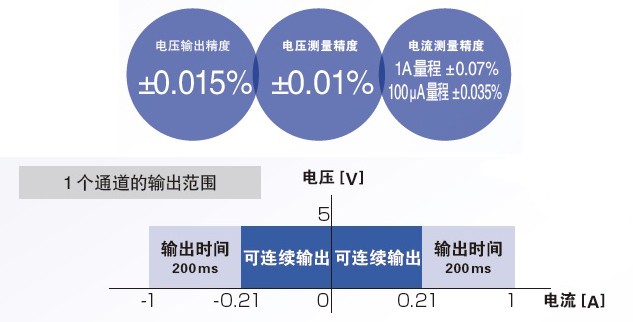

高精度、高精度的輸出/測量

● 以高精度電壓輸出模擬電芯動作
● 2象限的輸出電壓 ?1 A～1 A 的電芯平衡
● 高精度的電壓、電流測量
● 100μA量程測量微小電流
(BMS的暗電流、電芯平衡電路的泄漏電流)

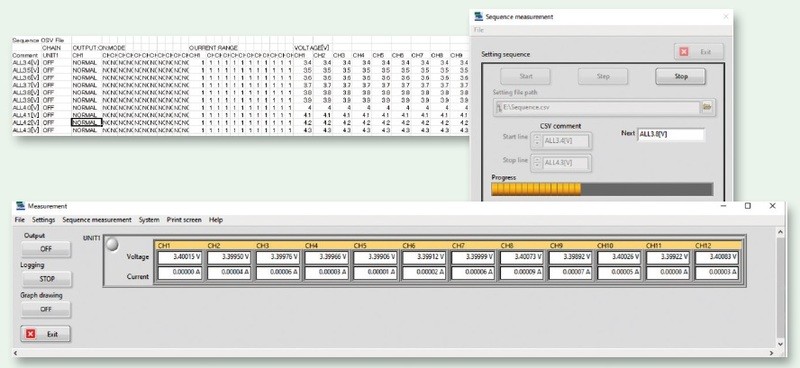

通過附帶的PC應用軟件使評估變得簡單

● 最多可控制10臺SS7081-50
● 可對想再現的模擬狀態進行時序設置，從而實現自動化測試
● 模擬電池充放電特性（※）
● 模擬根據電池內部阻抗的瞬態響應（※）
※ … 使用條件：SS7081-50主機、配套PC軟件應在 2.50 以上

通道數	12ch
最大串聯	最大串聯輸出電壓不超過1000V 可與主機串聯連接
輸出范圍	直流電壓: 0.0000?V?5.0250?V (所有通道獨立) 最大輸出電流: ±1.00000?A?(所有通道獨立)
測試范圍	直流電壓: -0.00100?V?5.10000?V 直流電流?（2檔量程）： ±1.20000?A (1?A量程), ±120.0000?μA (100?μA量程)
積分時間	1PLC (50?Hz時20?ms, 60?Hz時 16.7?ms) × 平滑化設置次數
電壓輸出精度	±0.0150% of setting ±500?μV
電壓測量精度	±0.0100% of reading ±100?μV
電流測量精度	1A量程：?±0.0700% of reading ±100?μA 100μA量程：±0.0350% of reading ±10?nA
接口	LAN
電源	寬電源(AC 100?V?240?V), 50?Hz/60?Hz
體積及重量	430W × 132H × 483D mm, 10.3 kg
附件	使用說明書×1，電源線×1，機架框×1，PC 應用光盤×1（應用范圍參考軟件參數）
