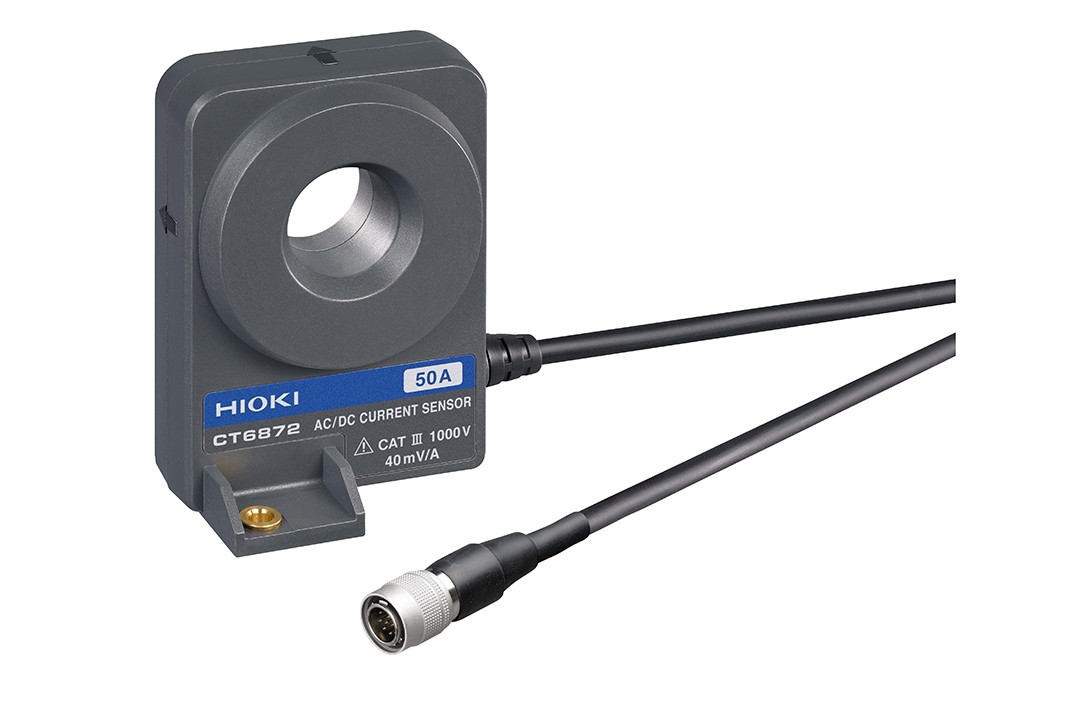

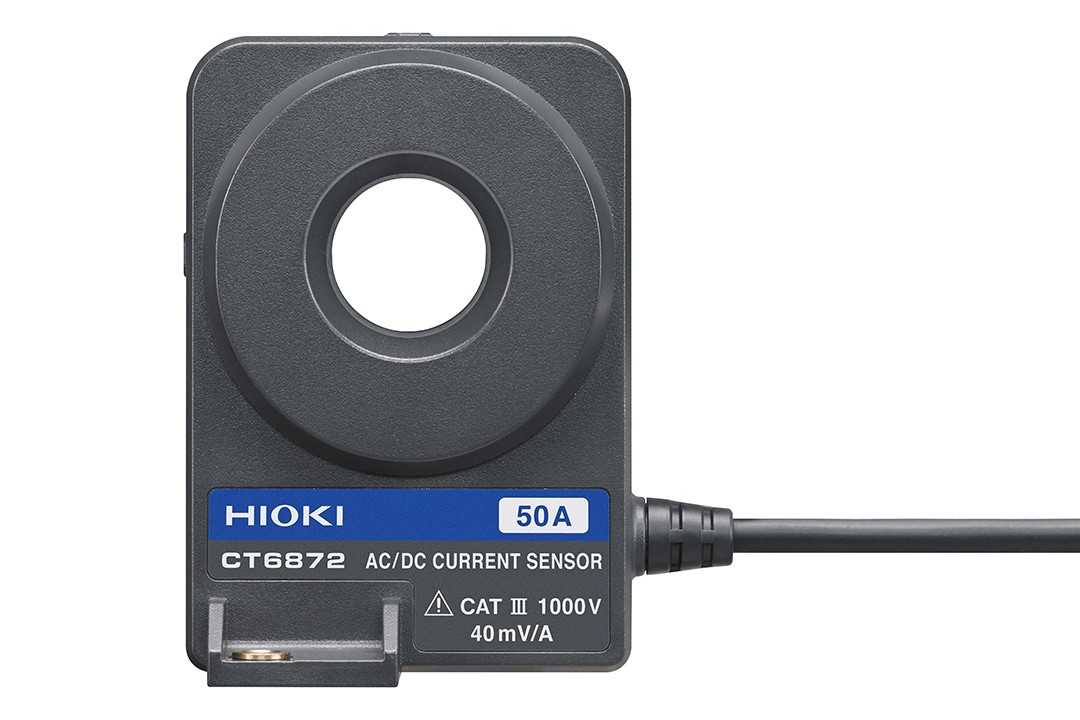

AC/DC電流傳感器CT6872/-01

頻帶DC~10MHz，額定電流AC/DC 50A，φ 24 mm，ME15W端子

CT6872（線長3m），CT6872-01（線長10m），50A額定的低電流型號，兼顧寬頻帶與高精度

概要
規格
選件
相關下載
常見問題

?超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %、超高精度(相位)：[50 Hz/60 Hz]±0.05°
?頻帶DC?10 MHz，頻率特性良好
?EV, HEV等電動汽車電流測量的最佳拍檔
?可在?40℃?＋85℃的環境下使用，適用于汽車測量
?適用于光伏發電或燃料電池評估等，不論是電池充放電還是逆變器的輸出端皆可測量
?可通過示波器/存儲記錄儀等進行波形監測（與傳感器單元一起使用）

產品特點名稱

CAT III 1000V

※請在高輸入阻抗1 MΩ以上測量儀器主機上使用。

支持電流測量發展的技術

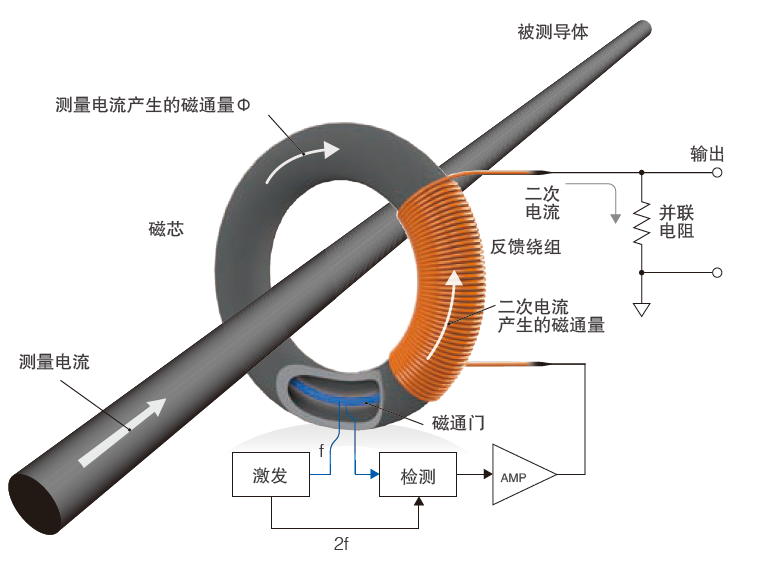

高精度傳感器采用“零磁通法”（磁通門檢測型）作為測量方式。
高頻電流用繞組（CT法）檢測，直流和低頻電流用“磁通門”檢測。
磁通門檢測型
具備優秀的線性特性，無論是低電流還是大電流都可高精度測量。
用于直流檢測的磁通門元件，由于其工作原理，在很寬泛的溫度范圍內偏移卻極小，因此具有高精度和良好的溫度穩定性。
非常適合功率分析儀和功率計等講究精度的測量。適用于測量逆變器效率、逆變器輸出功率、電抗器或變壓器損耗，以及長時間的直流測量。

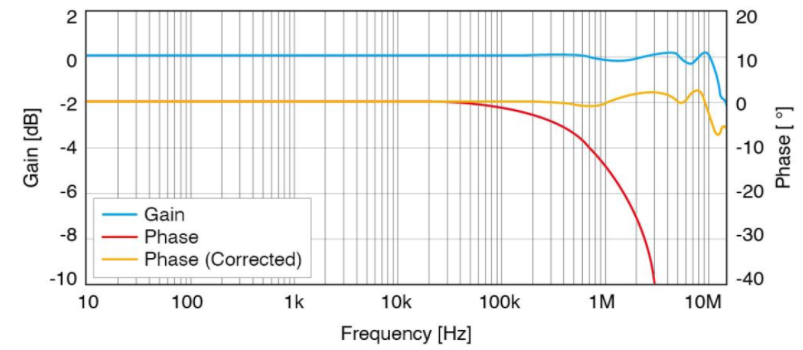

寬頻帶

額定50 A的閉口型傳感器具備高級別的頻帶DC ～ 10 MHz。與功率分析儀PW8001組合，能夠準確的測量高頻·低功率因數的功率。
電流傳感器的自動相位補償功能
為準確測量高頻且低功率因數的功率，相位誤差的補償至關重要。
PW8001能夠自動獲取電流傳感器的相位補償，以0.001°的分辨率進行補償?？梢院敛毁M力的發揮電流傳感器的性能。

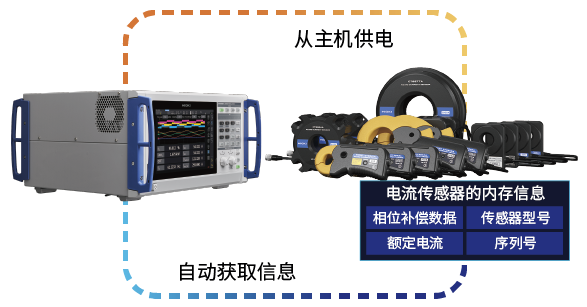

功率分析儀PW8001可自動識別電流傳感器的信息

電流傳感器搭載了存儲器（I2C-EEPROM）。
若將電流傳感器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、傳感器型號以及序列號。
以往，相位補償值需要手動輸入。
如今，電流傳感器的信息可被自動識別，不會發生忘記設置或是輸入錯誤的問題，從而能夠做到更準確的功率運算。

基本參數（精度保證時間1年，調整后精度保證時間1年）

額定電流	AC/DC 50A
最大輸入電流	在降額范圍內, 最大到±150 A peak（設計值, 40℃以下且20 ms以內）
頻率特性	振幅: DC?10 MHz 相位：DC?1 MHz
線性	±2 ppm Typical (23℃)
偏移電壓	±5 ppm Typical (23℃, 無輸入)
基本精度	DC (±0.03% rdg. ±0.002% f.s. ,無相位規定) 45 Hz ≤ f ≤ 66 Hz (±0.03% rdg. ±0.007% f.s. , ±0.05°) 規定到1 MHz為止
輸出電壓率	4 mV/A ※本儀器的輸出為經由傳感器單元輸出的AC+DC電壓
對地最大額定電壓	1000 V CAT III
可測導體直徑	φ 24 mm以下
使用溫濕度范圍	-40°C? +85°C, 80% rh以下 (無結露)
電源	可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電
最大額定功率	4 VA以下 (測量50 A/55 Hz, 電源為±12 V時)
體積及重量	70 W × 100 H × 53 D mm, CT6872: 370 g, 線長 3 m, CT6872-01: 690 g, 線長 10 m
附件	使用說明書 ×1,號碼管 ×6, 使用注意事項 ×1
