● 使用熱流傳感器測量熱量和熱流情況
● 簡單分析溫度、熱流
● 使用單元進行測量，通過Bluetooth?無線技術將測量數據傳輸至主機中(可視距離約30m※1)
● 1個單元15ch，1臺主機最多可以使用7個單元，即105ch。
※1有障礙物(墻壁、金屬的遮擋物等)時，通訊變得不穩定，則可能縮短可視距離。
LR8410-30特制品主機無法單獨測量，需要購買選件中的輸入單元。另外，根據不同測量目的有不同的電池組等選件可選。若使用HIOKI原裝選件中的SD卡以外的媒介則無法保證正常操作。
※Bluetooth?是Bluetooth SIG，Inc.的注冊商標，日置電機株式會社被授權使用。
※Bluetooth?是Bluetooth SIG，Inc.的注冊商標，日置電機株式會社被授權使用。
-
熱流采集儀的使用方法：通過產品介紹和實測進行說明熱流測量是指能將發熱量和吸熱量數值化后顯示波形的測量方法。
熱電偶的無法掌握的微涼的溫度變化情況也能通過測量熱的移動情況來清楚了解。

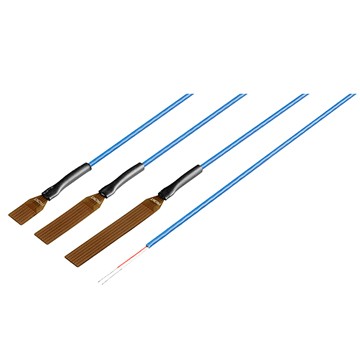

選件中的熱流傳感器是柔性的可彎曲款，有大中小3種尺寸可選。也能測量如配管等曲面或電子元件等較細小處。
熱流采集儀有LR8432和LR8410-30特制品兩種機型。 -

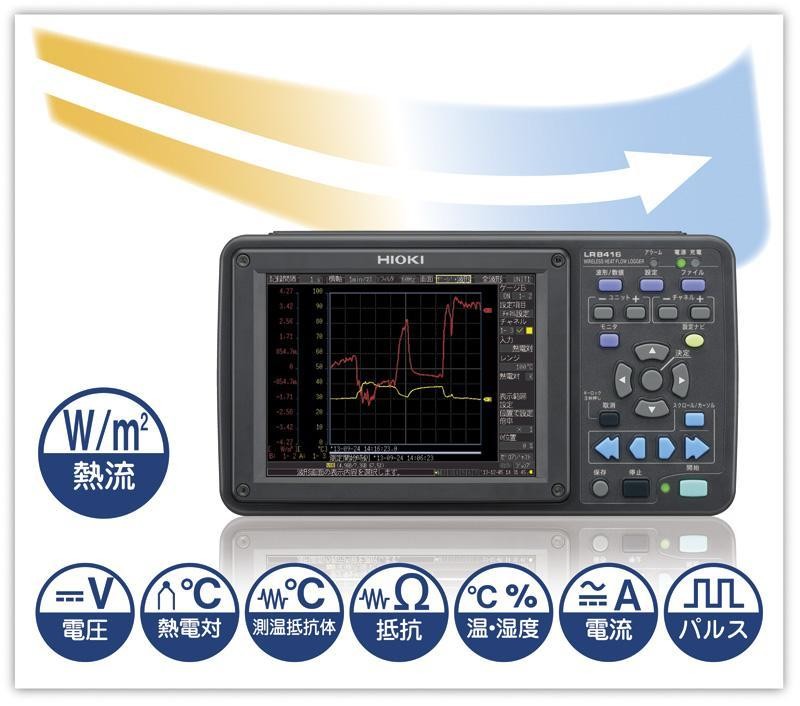

適用于溫度變化管理的無線熱流數據采集儀LR8410-30特制品是一款實現了“熱量”可視化的熱流數據采集儀。
通過使用熱流傳感器可視化熱能傳遞（熱流）和熱能量，從而成為溫度變化的主要指標。
能測量和記錄的項目除了熱流，還有電壓、溫度、電阻、濕度、電流、脈沖。 -
汽車零部件溫度變化時的熱流測量：無線熱流數據采集儀LR8410-30特制品無線熱流數據采集儀LR8410-30特制品是通過記錄溫度和熱流數據，來了解汽車零部件等的發熱和吸熱情況的測量儀器。我們將哪些部件變熱，哪些部件會影響熱量可視化，并有助于汽車部件的熱保護。
-

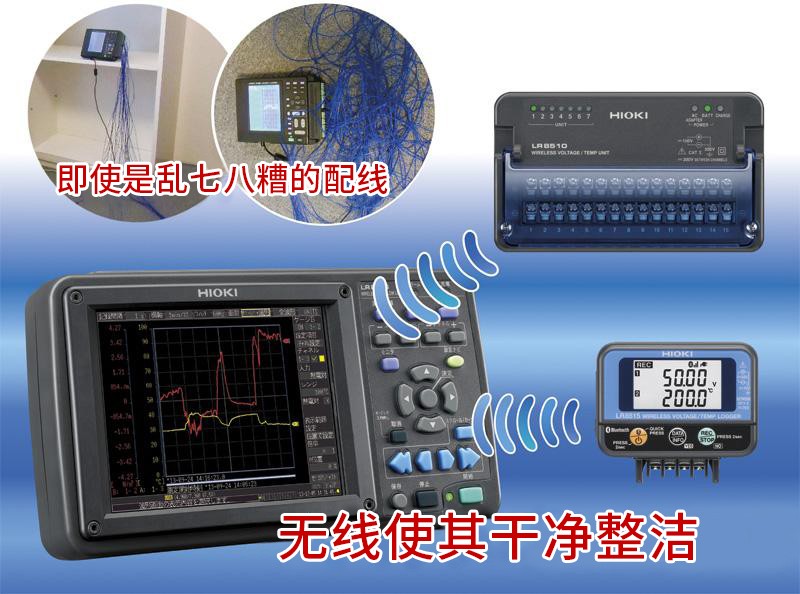

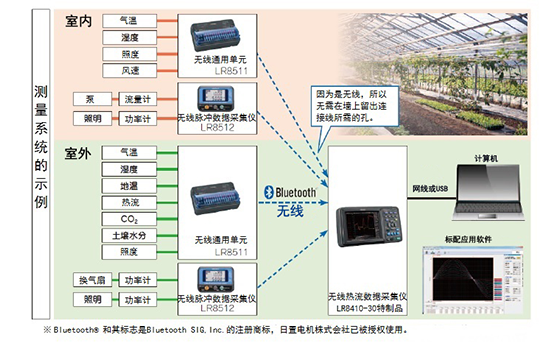

無線帶來便捷LR8410-30特制品是搭載了Bluetooth?無線技術的無線數據采集儀。
由于無線通訊，因此無需亂七八糟的長配線，較難布線的天花板內、地板下以及活動物體都能輕松測量。

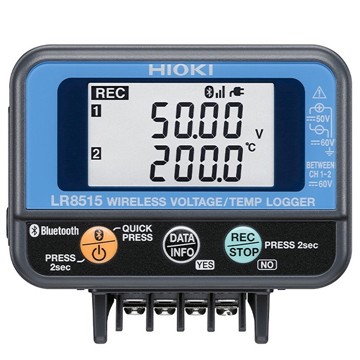

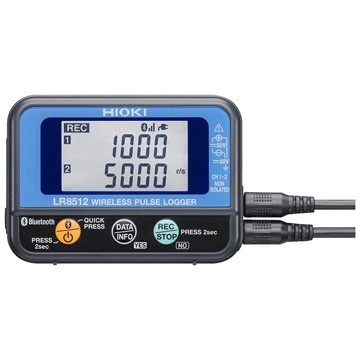

加上2ch輸入的小型無線采集儀，還可以用于非常狹窄的場所。
（通訊距離：無障礙物30m） -

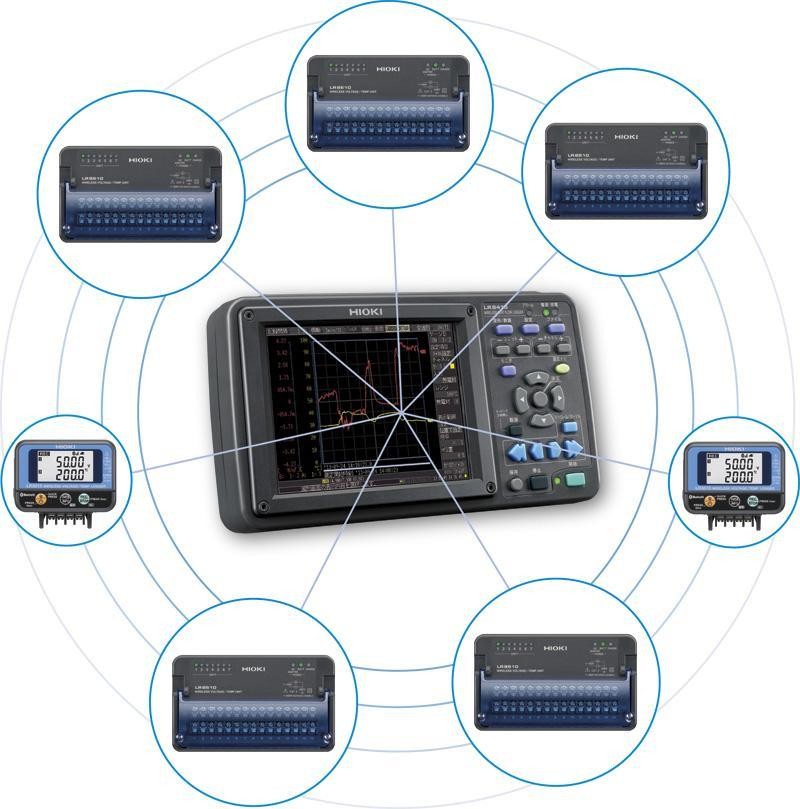

最多控制7個測量單元/無線數據采集儀無線熱流數據采集儀LR8410-30特制品最多可以控制7個測量單元/無線數據采集儀。
測量單元是1單元最多15ch，無線數據采集儀1臺最多2ch。
若使用7個測量單元，則可以100ms的采樣率最多采集105ch的測量數據。
（測量單元和無線數據采集儀可以混用，通訊距離：無障礙物30m） -

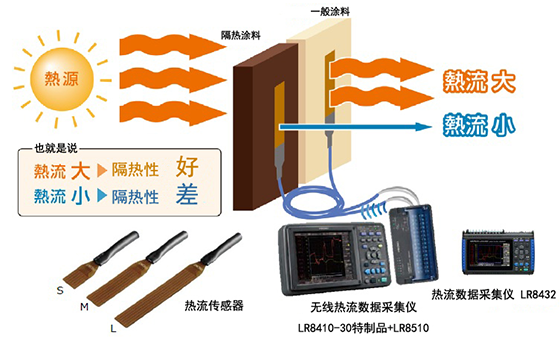

有助于研發和性能評估的熱量管理的熱流數據采集儀通過使用無線熱流數據采集儀LR8410-30特制品查看熱流量（流入/流出）和熱量，有助于更精確的空調控制和產品開發中的熱量管理。
●用于汽車零部件的發熱和散熱評估
●用于建筑外殼設備的隔熱/隔熱性能評估
●用于家用電器的絕緣性能，空調的評估
●用于地?zé)岬脑u估，農業房屋的熱量評估
●使用蓄熱器，未使用的熱量（排熱）
等等 -

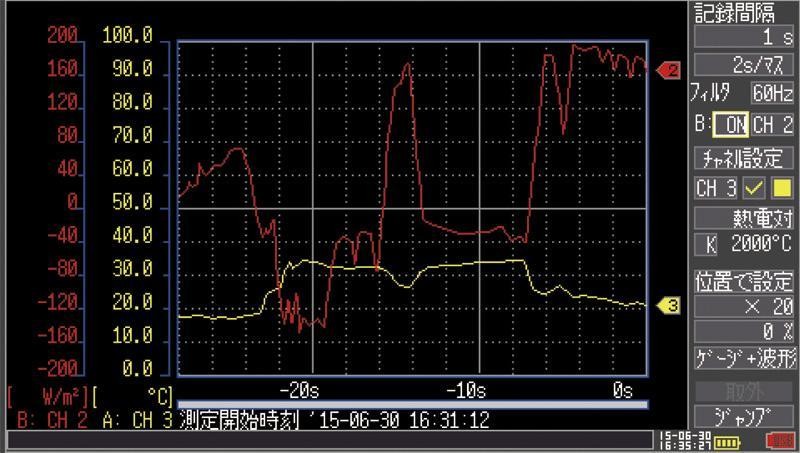

同時顯示熱流和溫度的刻度使用無線熱流數據采集儀LR8410-30特制品能夠同時顯示所測熱流和溫度的刻度。
通過同時顯示想要比較的數據，溫度和熱流動向一目了然。

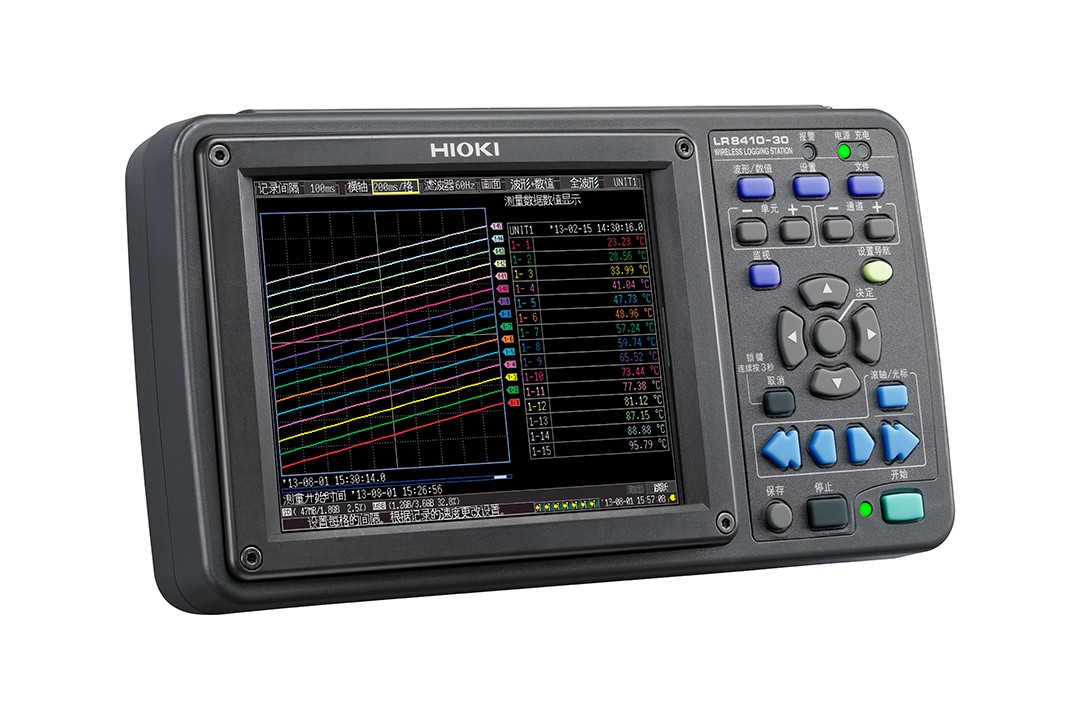

LR8410-30特制品主機 基本參數
| 熱測量特化功能 | ■簡單的縮放設置：直接輸入熱流傳感器的敏感度 ■運算：便于熱流測量的波形運算（單純平均、移動平均、累積、熱貫流率），根據數值運算的累積等 |
|---|---|
| 測量通道數 | 最大任意7臺LR8510/8511進行無線連接（Bluetooth?無線技術），最多可以105ch測量并采集數據 |
| 脈沖/數字輸入 | 由于沒有脈沖/數據輸入，所以不能進行"脈沖累積""轉速計算"的測量 |
| 記錄間隔 | 100ms※2，200ms～1小時，16種設置（每個記錄間隔都會高速掃描所有輸入通道）※2除熱電偶斷線檢查ON時 |
| 存儲容量 | 內存8MW，SD卡/U盤（僅保證HIOKI原裝SD卡的正常操作） |
| 接口 | LAN：100BASE-TX，功能：附屬軟件/通過通訊指令采集數據，F(xiàn)TP服務器/客戶端，HTTP服務器，E-mail U盤：USB2.0系列迷你B×1，功能：附屬軟件/通過通訊指令采集數據，將SD存儲卡內的數據傳輸至計算機中 |
| 顯示屏 | 5.7英寸TFT彩色液晶（640×480點） |
| 功能 | 實時保存至SD存儲卡/U盤中，數值/波形運算，報警輸出4ch（非絕緣）等 |
| 電源 | [AC適配器]Z1008（AC100~240V，50/60Hz），最大45VA（含AC適配器），最大15VA（僅限主機） [電池組]Z1007/連續使用時間：3h（23℃參考值），最大7VA [外部電源]DC10~28V，最大15VA（連接線請咨詢） |
| 體積及重量 | 230W × 125H × 36Dmm，700g（不含電池） |
| 附件 | 使用說明書×1，測量指南×1，SD存儲卡2GB Z4001×1，Logger Utility（CD-R）×1，USB線×1，AC適配器Z1008×1 |
無線電壓·溫度單元LR8510基本參數
| 測量功能 | [通道數]模擬15ch掃描絕緣輸入（2極M3螺絲固定端子板） [電壓測量范圍]±10mV～±100V,1-5V，分辨率500nV [熱電偶測量范圍]-200℃～2000℃，熱電偶（K、J、T等），分辨率0.01℃ [熱電阻][電阻][濕度]無此功能 [通道間最大電壓]DC 300V，[最大輸入電壓]DC±100V，[對地最大電壓]AC/DC 300V |
|---|---|
| 電源 | [AC適配器]Z1008（AC100~240V，50/60Hz），最大23VA（含適配器），最大7VA（僅限主機） [電池組]Z1007/連續使用時間24h（記錄間隔100ms，23℃參考值），120h（記錄間隔1分鐘，23℃參考值），最大0.4VA [外部電源]DC10~28V，最大7VA |

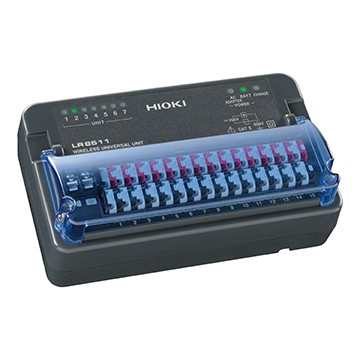

無線電壓·溫度單元LR8511基本參數
| 測量功能 | [通道數]模擬15ch掃描絕緣輸入（4極按鈕式端子板） [電壓測量范圍]±10mV～±100V,1-5V，分辨率500nV [熱電偶測量范圍]-200℃～2000℃，熱電偶（K、J、T等），分辨率0.01℃ [熱電阻] -200℃～800℃，分辨率0.01℃※通道間非絕緣 [電阻]0～200Ω，分辨率0.5mΩ※通道間非絕緣 [濕度]5.0～95.0%rh，分辨率0.1%rh※通道間非絕緣 [通道間最大電壓]DC 300V，[最大輸入電壓]DC±100V，[對地最大電壓]AC/DC 300V |
|---|---|
| 電源 | [AC適配器]Z1008（AC100~240V，50/60Hz），最大23VA（含適配器），最大7VA（僅限主機） [電池組]Z1007/連續使用時間24h（記錄間隔100ms，23℃參考值），120h（記錄間隔1分鐘，23℃參考值），最大0.4VA [外部電源]DC10~28V，最大7VA |
熱流傳感器基本參數

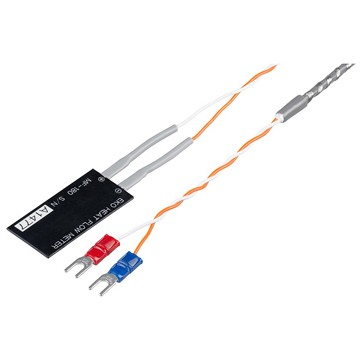

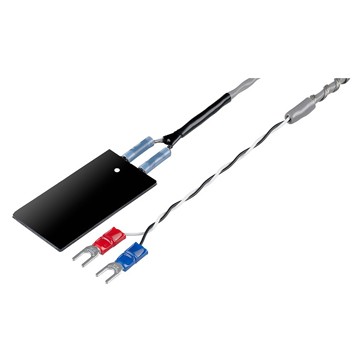

| 型號 | MF-180 | MF-180M |
|---|---|---|
| 使用場所 | 室內 | 埋設地下、室外 ※耐久性：埋設地下1年以上 （需要線纜保護） |
| 防水功能 | 無 | 有（IPX6） |
| 代表敏感度(室溫) | 0.028mV/W·m^-2 | 0.025mV/W·m^-2 |
| 體積及重量 | 42L × 20W × 0.9T mm, 1.1 g，線長10m | 50L × 25W × 1.2T mm, 1.8 g，線長10m |
用于熱流測量A
用于小型元件和管道的弧面測量，防水IP06、IP07
用于熱流測量B
為了準確進行測量，請在被測物和MF-180之間涂上潤滑劑YG6111。
輸入相關
保存媒介
LR8410-30和LR8410-30特制品標配附件?！徺ISD卡時的注意事項：請務必使用我司選件中的SD卡。若使用我司意外的SD卡，則無法保證進行正常的保存、讀取。
測量傳感器
電源
AC適配器為LR8410-30、LR8410-30特制品、LR8510、LR8511標配附件。

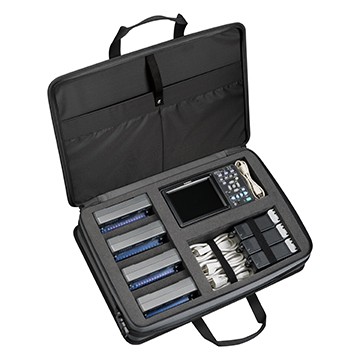

攜帶箱
PC用
※Logger Utility為標配附件
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
編號
類別
型號
名稱
備注
類型
大小
更新時間
點擊
1795
單品樣本
LR8410-30特制品
無線數據采集儀LR8410-30特制品(帶熱流測量功能)（中文）
（中文）product catalog.pdf（6.01MB）（2015-6-17）
pdf
12.59 MB
2020-09-11
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
數據采集儀
提供GENNECT One的下載網址
243 MB
 FILE DATA |
| LR8410-30特制品升級v1.32（2015年8月） LR8510,LR8511:V1.06（2015年12月） |
|
| 版本升級應由資格技術員來執行。 與LR8410-30特制品的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。 |
|
|
|
| 1. LR8410-30特制品軟件 |
| 最新軟件版本如下。若您還是用的老版本，請您進行升級。 |
| · 硬件版本：V1.32 |
升級后用V1.32所保存的設置文件可能無法讀取LR8410-30特制品V1.01～V1.31的版本，因此使用多臺儀器時請將所有儀器都升級后再使用。這樣V1.32就可以讀取V1.01~V1.31版本的文件了。 用Logger Utility（PC軟件）的時候，Logger Utility也請升級至最新版。
|
| 2.2. 版本確認方法 |
|
| ·軟件版本信息顯示在系統畫面的左上角。 |
|
|
如LR8410-30特制品版本為 Ver 1.32，則無需升級儀器。 |
|
LR8410-30特制品升級v1.32（2015年8月）
LR8510,LR8511:V1.06（2015年12月）
版本升級應由資格技術員來執行。
與LR8410-30特制品的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
? 請確認上面內容后，進行下載。 版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
