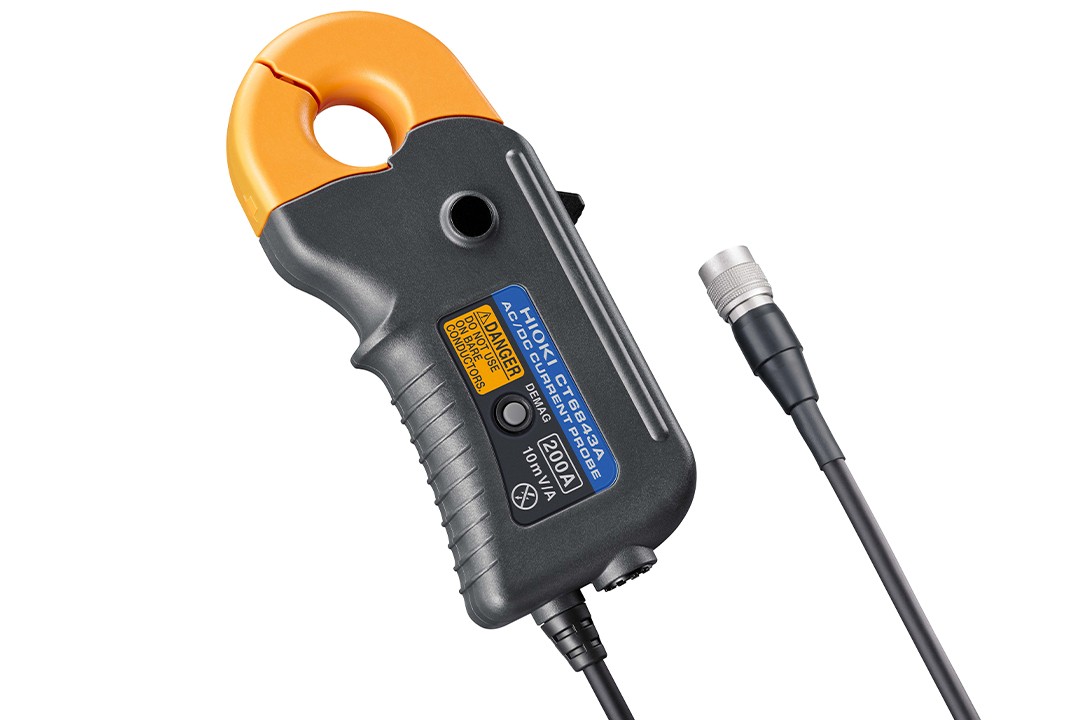

AC/DC電流探頭CT6843A

頻率特性DC?700kHz；額定電流AC/DC 200 A，φ 20 mm

開口型、高精度電流測量

概要
規格
選件
相關下載
常見問題

?額定電流AC/DC 200 A
?測量精度（振幅）±0.22%(DC)，±0.21%（50/60 Hz）
?測量精度（相位）±0.1°（50/60 Hz）
?頻率范圍DC～700kHz
?使用溫度范圍-40℃～85℃，支持各種測試環境
?可單手操作的開口型
?由測量?jī)x器供電，無需傳感器電源（連接HIOKI功率分析儀或存儲記錄儀時）
?適用于EV逆變器評估和PV發電PCS評估

實現高測量精度的開口型

雖然鉗形電流傳感器的便利性眾所周知，但測量精度卻是一個待解決的課題。 CT6840A系列是一種能實現高測量精度的鉗形電流傳感器。準確測量由電池驅動的EV和PV發電系統的直流功率。

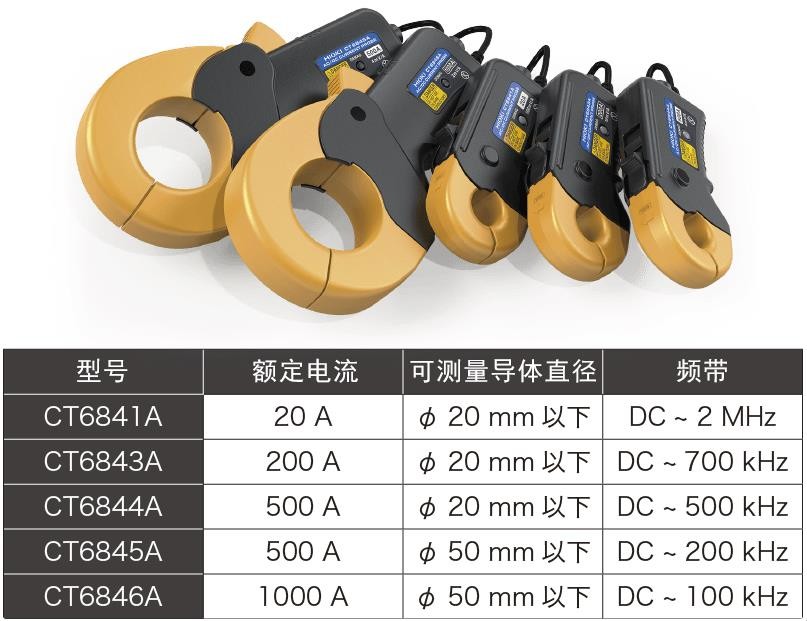

共5款機型，支持額定1000A的大電流測量
無需斷線的開口型電流傳感器

鉗形電流傳感器無需斷線即可安裝。 “使用底盤發電機的EV測試”和“運行中的PV發電系統評估”等，即使不斷開線路，也完成電流測量。
符合國際標準WLTP 的燃油經濟性測試

CT6840A 系列可以在不切斷線纜的情況下測量實際工作狀態中的車輛的電流。搭配功率分析儀，可準確測量系統中各電池的充放電累積電流和累積功率，滿足國際標準WLTP 燃油經濟性測試的要求。
溫度范圍廣，準確測量電流，使用溫度范圍-40°C～85°C

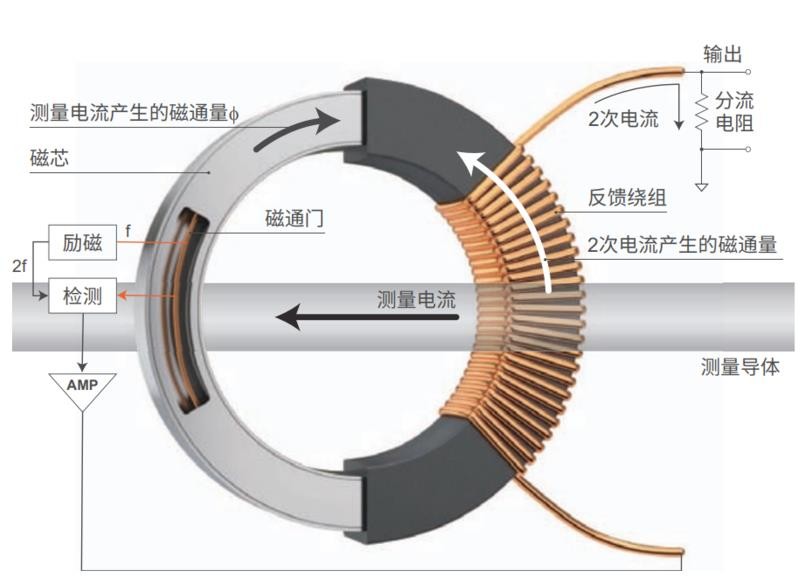

對于能夠測量直流電流的電流傳感器來說，溫度特性是一個挑戰。 CT6840A系列采用了“零磁通”檢測方式。與使用普通霍爾元件的檢測方法不同，它具有抗溫度變化的能力，并且能夠在各種測試環境中準確地測量電流。

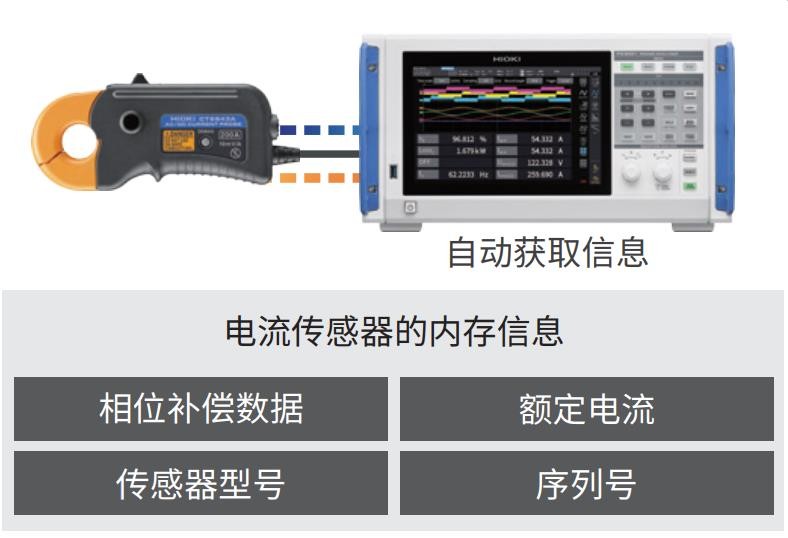

功率分析儀PW8001支持“自動相位補償功能”

CT6840A 系列支持“自動相位補償功能”，在連接功率分析儀PW8001 時自動對電流傳感器的相位進行補償。會自動完成之前手動完成的相位補償值的設置。能夠避免設置遺漏并準確測量功率。（所有電流傳感器都具有相位特性，為了準確測量功率，通過功率分析儀進行相位補償。）

基本參數（精度保證期1年，調整后精度保證期1年）

額定電流	AC/DC 200 A
頻率特性	DC?700 kHz
可測導體直徑	φ20 mm以下
最大輸入電流	±600 Apeak（40°C以下且20ms以內））
輸出電壓	10 mV/A
輸出電阻	50 Ω ± 10 Ω
測量精度（振幅）±（%of reading+%of full scale）	DC: 0.2% + 0.02% DC < f ≦ 100 Hz: 0.2% + 0.01%
線性誤差	±20 ppm Typical
共模電壓抑制比(CMRR)	DC-1 kHz：150 dB以上 1 kHz-10kHz：135 dB以上 10 kHz-100 kHz：115 dB以上 100 kHz-500 kHz：95 dB以上（對輸出電壓的影響/共模電壓）
自動相位補償功能	連接到PW8001時自動執行相位補償
使用溫濕度范圍	-40°C～85°C，80%RH以下（未結露）
適用標準	安全性IEC 61010-2-032:2012/EN 61010-2-032:2012 D型 EMC IEC 61326-1:2012/EN 61326-1:2013
耐壓	AC 4,260 V
電源	可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電
額定電源電壓	±11 V～±15 V
最大額定功率	6 VA以下（200 A/55 Hz，±12 V電源）
體積及重量	153(W) ×67(H) ×25(D), 380 g
線長	3 m
附件	?標記帶（×6） ?攜帶包 ?使用說明書 ?使用注意事項
