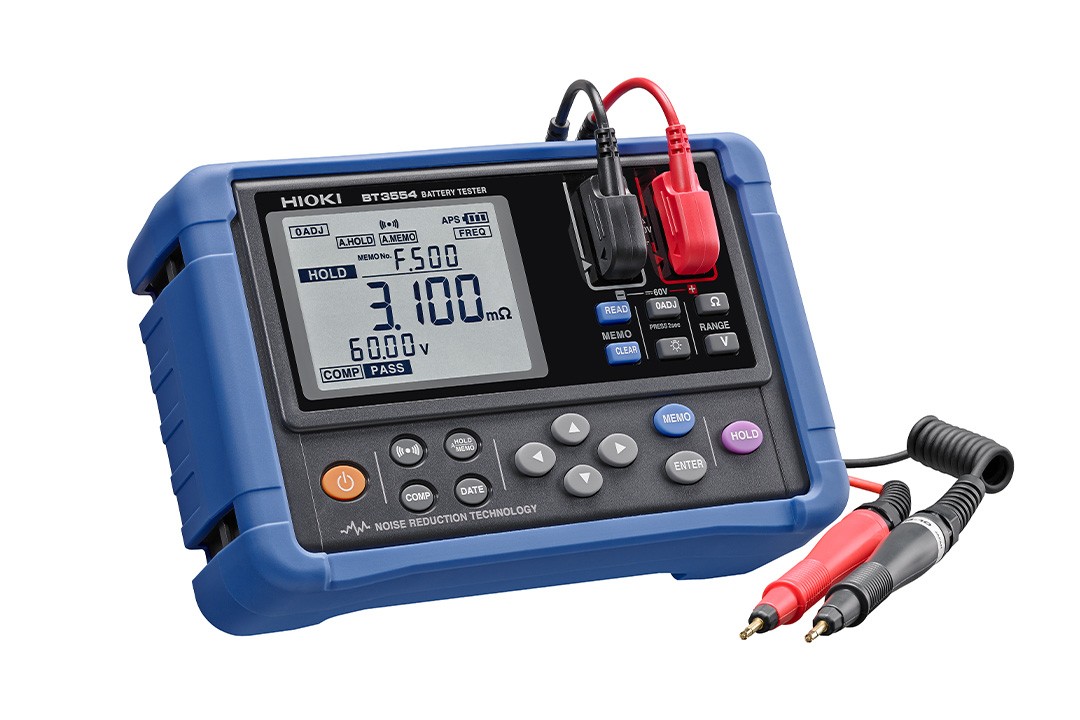

電池測試儀 BT3554-50

通過測量記錄的語音提示，更迅速得判定UPS、鉛蓄電池的老化情況

概要
規格
選件
相關下載
常見問題

● 即便電池裝在設備上，也無需停電就能進行判定
● 從測量到記錄保存最快只需2秒，比舊機型3554縮短了60%的工作時間。
● 測試內部阻抗/電壓，瞬間判定老化程度PASS / WARNING / FAIL 的※1
● 搭載降噪技術，提高抗噪能力
● 根據主機界面以及語音※2提示，簡化測試步驟
● 測試數據可與測量現場的信息關聯保存，從而減少了管理工時。
● 各類測量數據都可使用GENNECT Cross軟件統一管理※3
● 測量值通過無線形式，直接傳輸?shù)紼xcel?表單中（需搭載選件無線適配器Z3210）

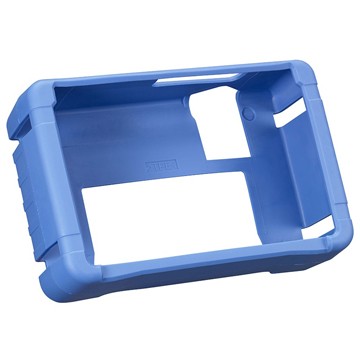

● 配備保護器，以提高便攜性、以及現場使用的耐受力。

※1 合格判斷的閾值因電池的制造商、種類、容量等而異。新品或合格品的電池內部阻抗/ 端子電壓需要事先進行測量。開放型(液體型)鉛蓄電池或堿性蓄電池與密封型鉛蓄電池相比，因其內部電阻的變化較少，有時會難以判斷老化情況。
※2 Bluetooth?連接后，終端將有語音提示。
※3 使用平板設備或智能手機的應用軟件，可實現數據回收。（需搭載選件無線適配器Z3210）

通過日置HIOKI特別研發的技術，來正確判定鉛蓄電池的老化

新型電池測試儀BT3554 系列，是支持UPS 和鉛蓄電池的老化判定的標準器。通過阻抗法、來測定電池內部電阻和電壓。因此、即便電池裝在設備上，也無需停電就能進行判定。
即使在嘈雜的環境中，也能利用日置特別研發的的降噪技術、進行準確測量。
對應無線化通過無線通訊功能使用更為便捷

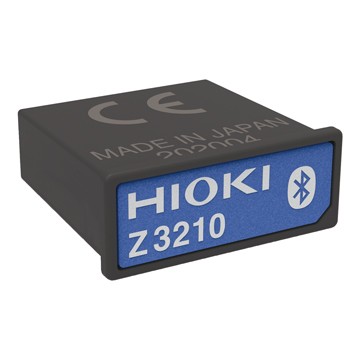

對應無線適配器 Z3210（選件）。向智能手機、平板設備傳輸測量值，可與現場照片、圖紙等配套制作出報告書。
最新的應用軟件實現測量指引和簡單的數據管理

與日置專用軟件GENNECT Cross 連接，會語音提示下一個測試的電池編號。從而防止誤測試。此外、在測試現場的位置信息、電池編號等信息可事先導入設定，這樣可實現 測量數據和判定結果配套保存。即使針對多個電池進行判定，數據管理也很便捷。
有關GENNECT Cross詳情，請點擊這里
電池測試儀?從測量到記錄最快只需2秒：速度比較

測試線只需與端子碰觸、就能輕松得進行數據保存。無需開關操作、測試值穩定后、就能自動保存（自動保持功能、自動記錄功能）。測試線與端子碰觸后，最快的自動保存速度約為2秒，與舊機型（3554）相比、縮短了60％的時間。

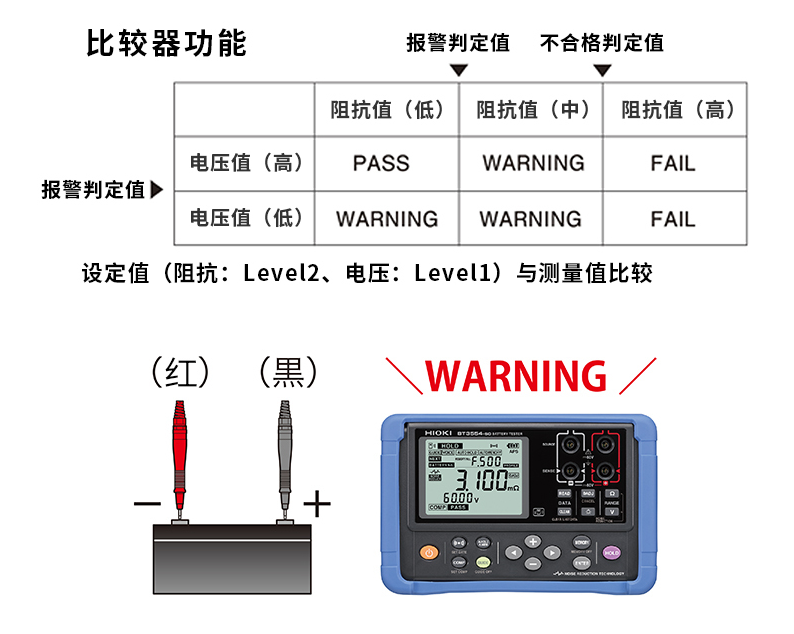

鉛蓄電池的內部阻抗與電壓值的比較判定

通過同時測量鉛酸、鎳鎘、鎳氫等電池的內部阻抗和電壓，通過使用比較器功能、就能根據設置的“閾值”進行比較判定。閾值包括電阻警告判斷值，電阻不合格值和電壓警告判斷值。此外、還增加了電壓符號追加判定，判定設置UPS系統時電池連接是否正確。

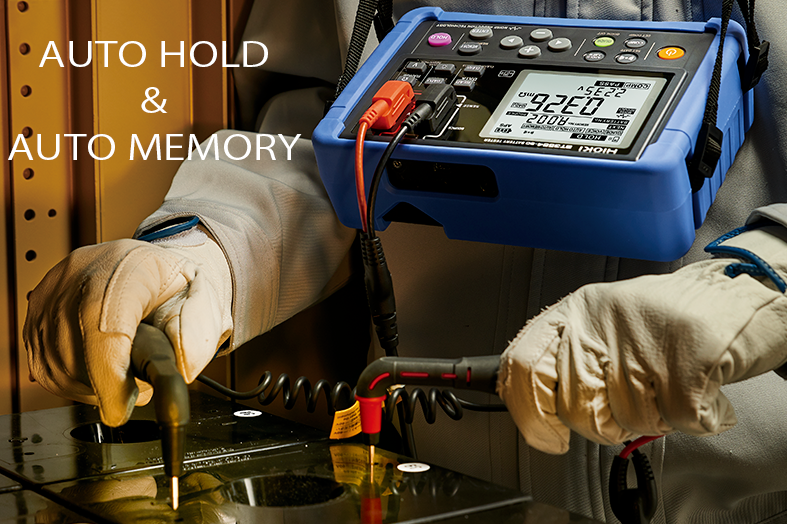

測試線只需碰觸端子就能輕松得進行數據保存！

自動保持功能：測量值穩定后，可自動保持測量值。自動保持后，將自動保持的測量值保存至內部存儲器中的「自動保存功能」，從而迅速運行工作。

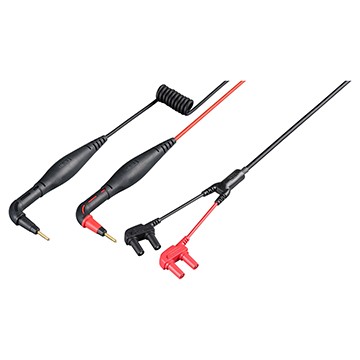

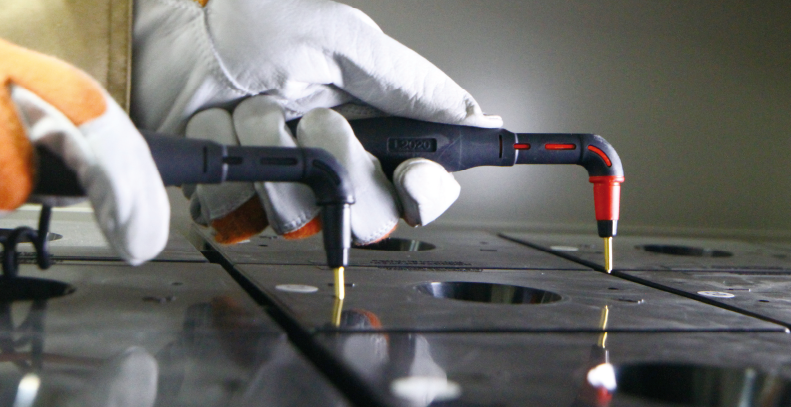

新型測試線可伸入至狹窄空間以及配電盤內部

由于新選件針形測試線L2020的前端是L字形，因此可以對應狹窄空間的電池檢查，大幅提高了作業的可操作性。
電池測試儀的使用方法：通過無線傳輸?shù)姆绞?、將?shù)據顯示在智能手機或平板設備

電池測試儀BT3554-50將測量值通過無線傳輸?shù)姆绞剑谝苿?dòng)終端顯示·保存·生成報告。（使用無線適配器Z3210）使用方法是：將BT3554-50與安裝應用軟件GENNECT Cross的移動終端連接。在移動終端顯示·保存的數據可生成報告書，并可將報告書通過郵件發送到辦公室、從而提高工作效率。此外、如使用PC應用軟件GENNECT ONE，就可在電腦上讀取數據、通過圖表顯示出被測電池從過去到現在的變化。
應用軟件：UPS周邊的檢查數量也可同時管理

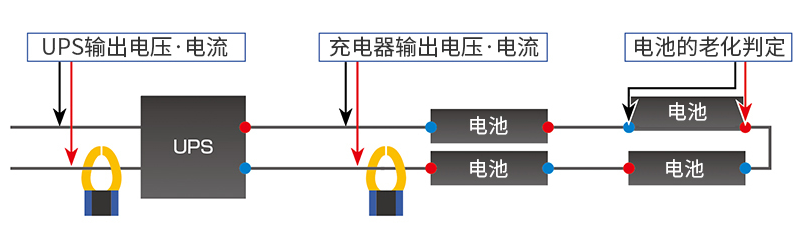

使用日置鉗形表等各種測量數據也可通過GENNECT統一管理。例：UPS周邊的檢查 1. UPS系統的ACV測量 (CM4372、CM4374) 2. DCV測量（CM4372、CM4374） 3. AC/DC的電流測量 (CM4372、CM4374) 4. 紋波電流的測量 (CM4002) 5. 電池老化診斷 (BT3554-50) 6. 測量現場的照片
范例數據請點擊這里

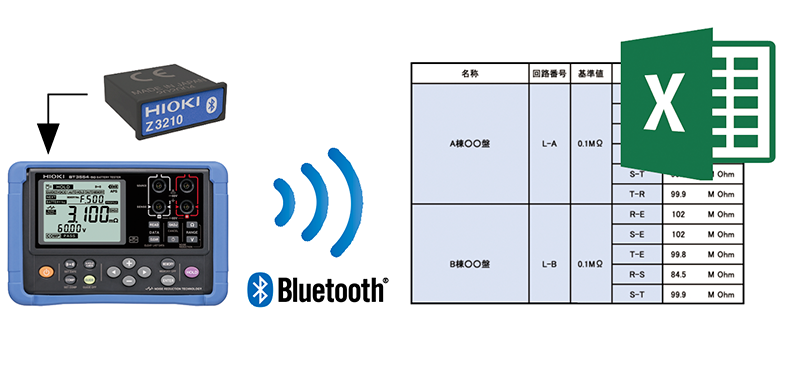

現在使用的表單可直接導入使用：直接輸入到Excel? 表單中

打開Excel?文件，選擇想要輸入測定值的單元格、按住測 量?jī)x器的HOLD鍵，測量值就會輸入到該單元格中。
※計劃2021年Z3210版本升級時將搭載該功能。

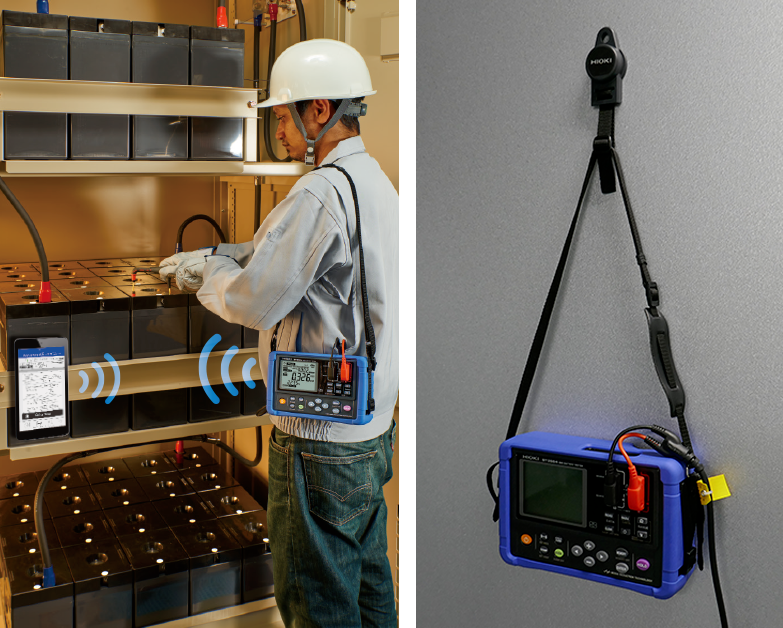

配備肩帶：可頸掛/壁掛方便雙手作業

當測試區域大、電池需要測量時，只要用肩帶背著電池測試儀就能進行測試。此外、在同一地方有數個電池需要測試時，您可以使用選件磁鐵帶Z5020將其懸掛在板上。

基本參數（精度保證時間1年）

型號	BT3554-50（主機型號，不單獨售賣）	BT3554-51（包括主機BT3554-50、針形測試線9465-10）	BT3554-52（包括主機BT3554-50、針形測試線L2020)
電阻測量量程	3 mΩ (最大顯示3.100 mΩ, 分辨率 1 μΩ)?3 Ω量程 (最大顯示3.100 Ω, 分辨率 1 mΩ), 4檔切換測量精度: ±0.8% rdg ±6 dgt (僅3 mΩ量程 ±1.0% rdg ±8 dgt) 測量電流頻率: 1 kHz ±30 Hz, 噪音頻率回避功能開啟時1 kHz ±80 Hz 測量電流: 160 mA (3 mΩ/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程) 開放端子電壓: 5 V max.
電壓測量量程	±6 V (最大表示±6.000 V, 分辨率: 1 mV)?±60 V (最大顯示±60.00 V, 分辨率: 10 mV), 2檔切換, 測量精度: ±0.08% rdg ±6 dgt

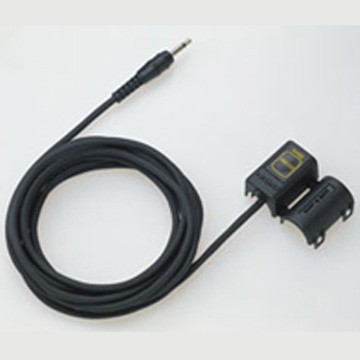

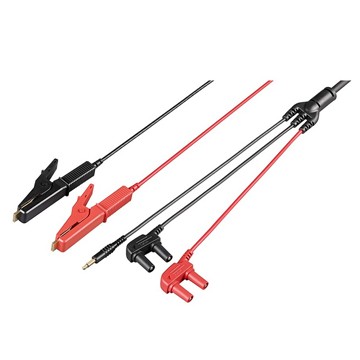

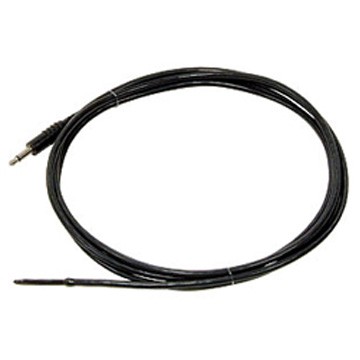

溫度測量精度	測量范圍 -10°C～60°C, 最大顯示 60.0°C, 分辨率 0.1°C, 測量精度※ ±1.0°C ※當使用夾型溫度傳感器 9460 BT3554-50單體的精度：模擬輸入時：需使用附帶±0.5°C溫度傳感器夾型測試線9460 ※使用溫度探頭9451時，請加算±0.5°C（電纜長度1.5m） ※使用溫度探頭9451s時，請加算±0.5°C（電纜長度0.1m） BT3554-50單體的精度：模擬輸入時：±0.5°C
最大允許輸入電壓	DC 60 V max. 無法AC輸入
測量時間	100 ms
應答時間	約1.6秒
比較器	設定的閾值和測量值的比較判定、通知判定通知方法：下表中結果顯示(段)、蜂鳴聲電壓值（高）: 阻抗值(低)= PASS, 阻抗值(中)= WARNING, 阻抗值(高)= FAIL 電壓值（低）: 阻抗值(低)= WARNING, 阻抗值(中)= WARNING, 阻抗值(高)= FAIL 當判斷結果為“WARNING”或“FAIL”時，蜂鳴器鳴響、屏幕變成紅色背光燈設定電壓判定方法: ABS（絕對值判定）, POL（±極性判定）設定保存：200個
存儲功能	操作內容：測量數據的保存·讀取·刪除預設信息的保存·刪除數據量：6000 內存構成：每個單元存儲500條數據（12個單元）保存內容：測量數據和預設信息配套保存 ①測量數據 ※通過操作主機，就能保存·讀取·刪除 -1. 日期時間 -2. 阻抗值、電壓值、溫度 -3. 比較器閾值、判定結果 2. 預設信息從對應的應用軟件（GENNECT Cross / GENNECT ONE）中保存·讀取·刪除 -1. 資料編號：數字1～100 　 ※不能保存相同的編號 　 ※針對1個資料編號，會順序保存 2. 3. 4. -2. 位置信息：當使用UPS時，可以任意批注 -3. 設備信息：UPS的管理編號等，可以任意批注 -4. 電池編號：1～500（開始編號、結束編號）
測量記錄指引	操作內容通過主機界面顯示及語音、通知下一個測量的電池編號 ※語音是通過Z3210、以及應用軟件（GENNECT Cross）使用時，通過智能手機/平板設備輸出。事先準備：通過對應的應用軟件（GENNECT Cross / GENNECT ONE）登錄向主機傳輸預設信息
通信接口	USB Bluetooth?? 無線通信（搭載Z3210時）
其他功能	溫度測量 (-10.0℃?60.0℃), 調零, 保持功能,自動保持功能,自動存儲功能,自動省電模式,時鐘
電源	5號堿性電池（LR6）×8 連續使用時間：約8.3小時（未搭載Z3210時）約8.2小時（搭載 Z3210、無線通信時）
體積及重量	199 W × 132 H × 60.6 D mm（安裝保護殼時） 960 g (包含電池、保護殼)

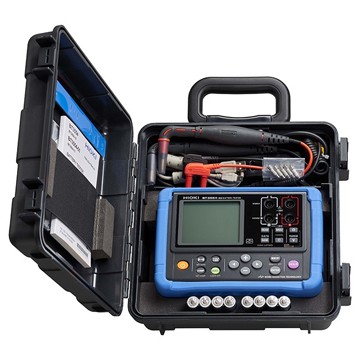

附件	攜帶箱 C1014 ×1, 保護殼 Z5041 ×1, 保險絲套裝 Z5050×1, 調零板×1, 掛繩×1, USB線 ×1, GENNECT ONE 軟件CD ×1, 5號堿性電池（LR6）×8, 使用說明書 ×1

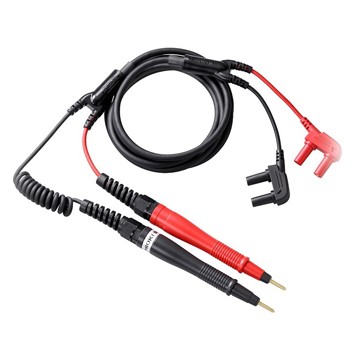

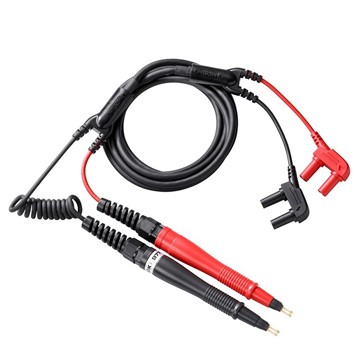

	無附件探頭	針形測試線9465-10 ×1	針形測試線L2020 ×1
