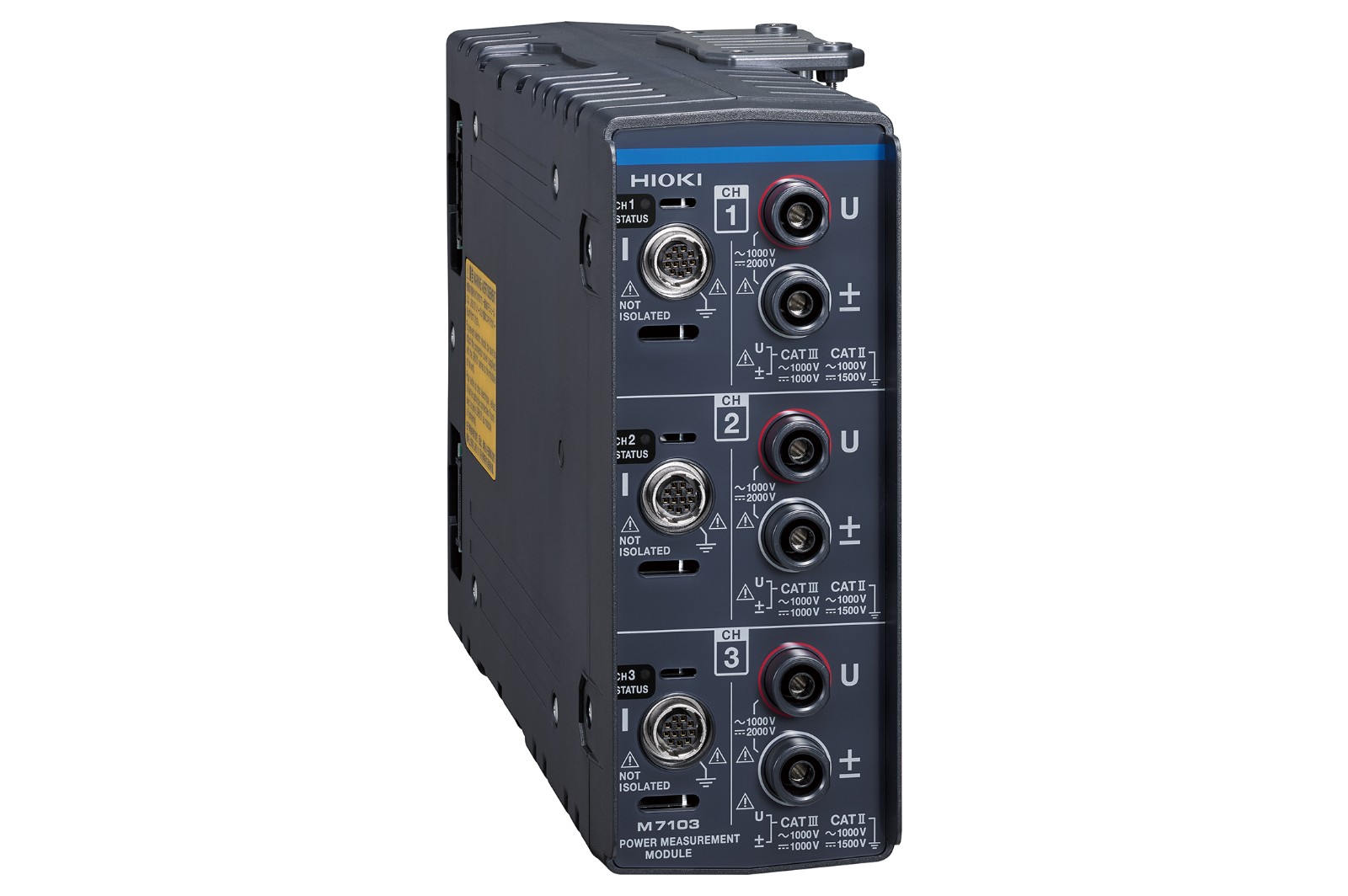

功率測量模塊M7103

返回上一頁

適用于高精度、緊湊型光伏逆變器檢測系統

詢價預約

概要
規格
選件
相關下載

● 保證精度DC1500V
● 19英寸機架4U尺寸空間最多可容納12個通道
● 可從12個通道擴展到最多10套120個通道

● 通過多同步源協同技術實現穩定的效率測量

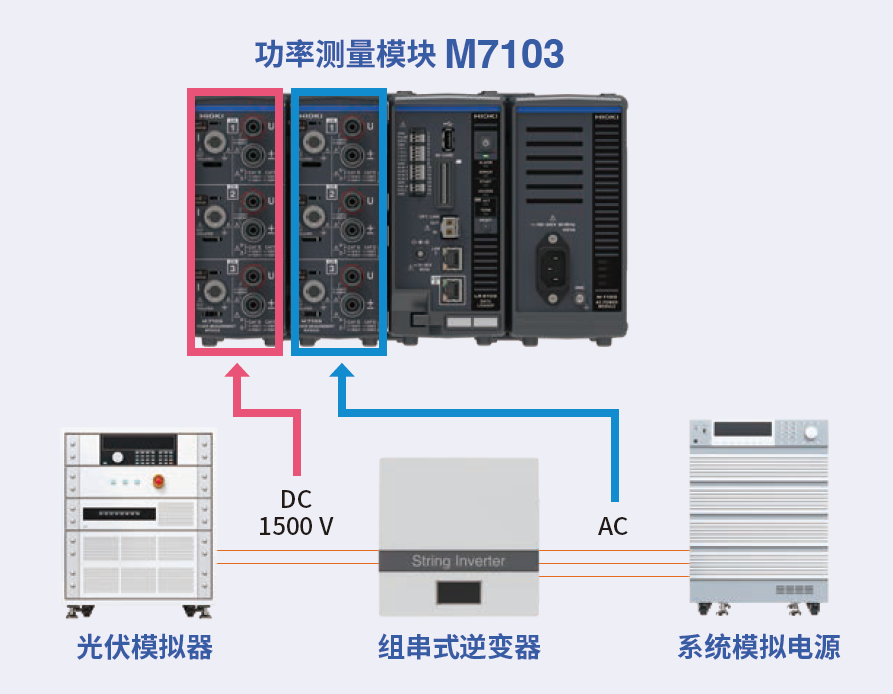

高壓測量無需差分探頭，實現高精度測量

為了降低設備搭建成本和輸電損耗，光伏逆變器越來越多地在高壓下使用。因此，測量光伏逆變器需要能夠測量高電壓的儀器。
M7103支持DC 1500 V CAT Ⅱ/DC 1000 V CAT Ⅲ，可直接輸入高電壓進行安全測量。另外，通過直接輸入，可確保高達DC 1500 V的精度，從而保證光伏逆變器檢測的質量。
適用于光伏逆變器生產線的模塊式功率測量儀器

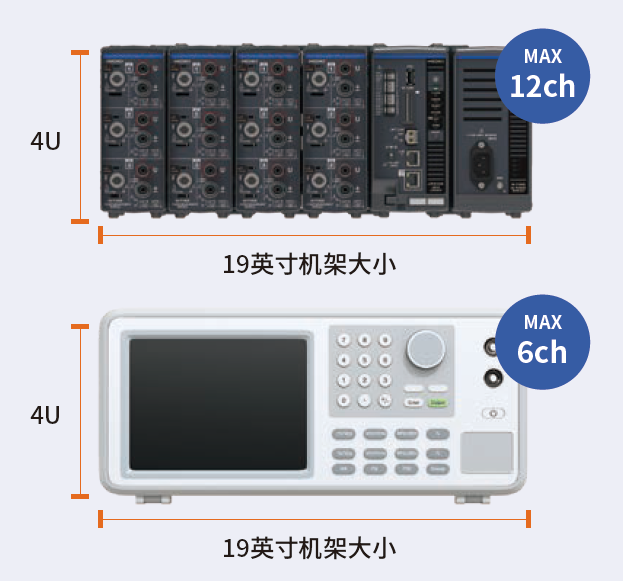

M7103 可在 19 英寸機架 4U 大小的空間內提供多達 12 個通道的多點功率測量，為光伏逆變器生產線節省了空間和成本。主機采用模塊化設計，客戶可以自行添加或更換模塊。這樣就能靈活對應光伏逆變器生產線的搭建需求。

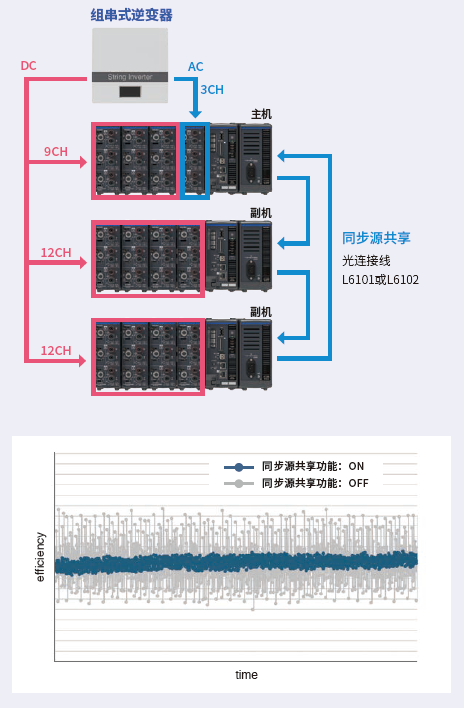

測量多路MPPT組串式逆變器的效率

為能最大限度的提高光伏系統的發電量，正在不斷推進多路組串式逆變器的開發。多路組串式逆變器使用MPPT控制工作點，從而使每個組串產生最大電力。在生產線上，為了檢查各個MPPT是否正常工作，需要進行多點測量。通過利用LR8102的同步功能，M7103最多可同時測量120個通道的功率。此外，同步源共享功能還可提供穩定的效率測量。
【絕緣性】安全測試1500V電池包的電芯電壓

對地電壓：DC 1500V（CATⅡ）絕緣
符合EN IEC 61010的標準
M7103因?yàn)閷Φ刈畲箢~定電壓為1500V，所以可以輕松支持800V的電池測試。
另外，可測量800V以上的新一代電池包和1000V以上的儲能系統（如ESS）的各電芯電壓和溫度。
【高速性】最快速度每5ms輸出一次全電芯的數據，支持HILS:使用LR8102時

通過UDP通信（*1）可以高速地將數據不斷傳輸?shù)缴衔幌到y(tǒng)。
以最快5ms進行高速采樣，并立即輸出數據。
*1:UDP通信是數據采集儀LR8102可使用的功能。
由于能夠以最快5ms的間隔不斷獲取數據采集儀所測量的電芯電壓的實時數據，因此，HILS等實時模擬中可以利用該數據。此外，還可以通過觀測使用功率測量模塊M7103測量出來的總電壓和單節電芯電壓的適配度，來全面分析充放電的特性。

基本參數（精度保證時間1年）

適配機型	數據采集儀LR8101：標準機型數據采集儀LR8102：高性能機型
使用溫濕度范圍	0℃～40℃, 80% RH 以下 (無結露)
測量線路	單相2線(1P2W) 單相3線(1P3W) 三相3線(3P3W2M，3V3A，3P3W3M) 三相4線(3P4W)
功率通道數	3個功率通道
輸入端子	電壓：插入式端子(安全端子) 電流：專用連接器(ME15W)
輸入方式	電壓：絕緣輸入，電阻分壓方式電流：通過電流傳感器(電壓輸出)絕緣輸入
電壓量程	6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V
電流量程	0.04A~20kA（取決于所使用的電流傳感器）
波峰因數	3(相對電壓?電流量程額定)，但是1500 V量程為1.35
輸入電阻、輸入電容	電壓輸入部分：3 MΩ±30 kΩ，1.5 pF typical 電流傳感器輸入：1 MΩ±50 kΩ
最大輸入電壓	電壓輸入部分：AC 1000 V，DC 2000 V 電流傳感器輸入部分：8 V，±12 V peak
對地最大額定電壓	AC/DC 1000 V CATIII 預期過渡過電壓 8000 V AC 1000 V/DC 1500 V CATII 預期過渡過電壓8000 V
測量方式	電壓電流同步數字采樣和零交叉同步計算方法
采樣率	500 kHz / 16 bit
頻率帶寬	DC, 0.1 Hz ～ 100 kHz
有效測量范圍	1% of range～110% of range
LPF(低通濾波器）	從OFF/500 Hz/5 kHz中選擇
測量項目	電壓(U)、電流(I)、有功功率(P)、視在功率(S)、無功功率(Q)、功率因數(λ)、相位角(φ)、電壓頻率(fU)、電流頻率(fI)、電壓紋波率(Urf)、電流紋波率(Irf)、電流累積(Ih)、功率累積(WP)、電壓峰值(Upk)、電流峰值(Ipk)
其他測量	頻率、累積、諧波（IEC 模式、寬頻帶模式）
功能	AUTO量程功能、運算功能、同步源協同功能
體積·重量	約65W×170H×255D mm(不含突出物)，約1.5 kg
附件	使用說明書 ×1
