高級功率測量對于為了提高每年不斷發展的能效而開發的變頻器或功率調節器技術來說是必不可少的，并且還假設各種現場的測量狀況。在保持多年來積累的世界領先水平的測量精度的同時，還在縮小體積、對應轉換線或傳感器和供電上下了功夫電源的設計，在適應各種現場方面得到了高評價。

按照進行WLTP標準燃油效率測量時，要求準確測量系統中各處電池的充放電的電流累積和功率累積情況。高精度鉗形電流傳感器和PW3390卓越的DC精度，以及間隔50ms的電流累積和功率累積功能有效的進行車輛的燃油效率性能的評估。

即使在恒溫室、溫度變化大的發動機室等惡劣溫度環境下、也能進行高精度測量。 并配有具有優異的溫度特性和寬廣的使用溫度范圍、高精度閉口型和高精度鉗型電流傳感器。PW3390主機可適用于-10℃-40℃的溫度環境。便攜性強、在各種溫度環境都能使用。

詳情請點擊（高精度閉口型電流傳感器/鉗型電流傳感器一覽）

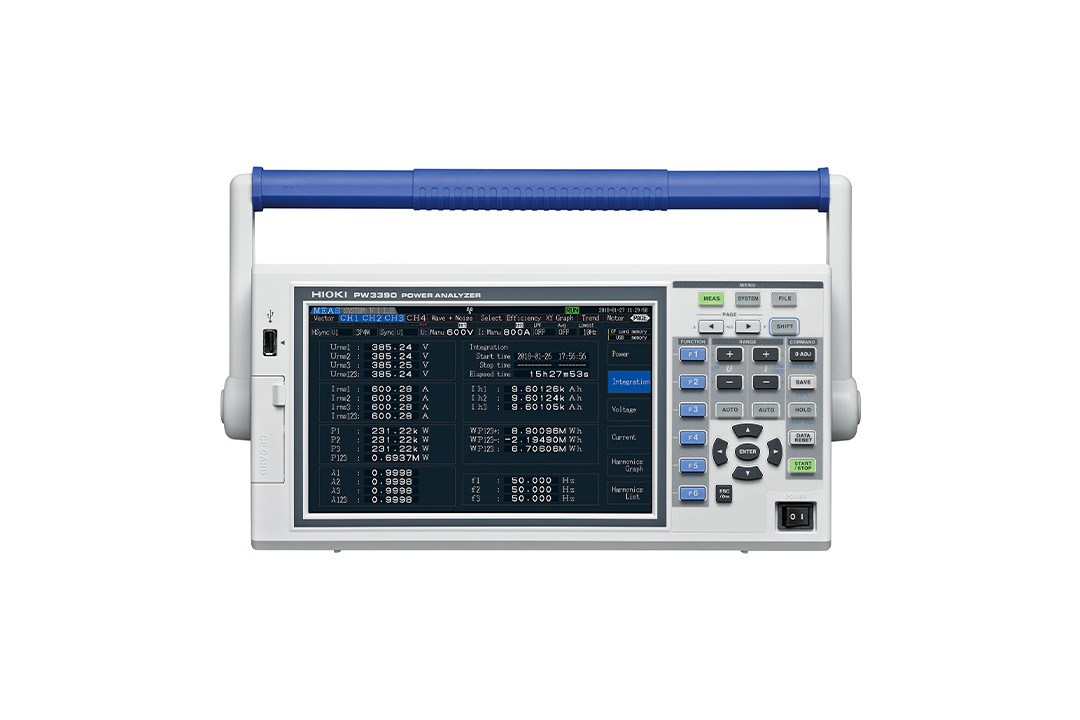

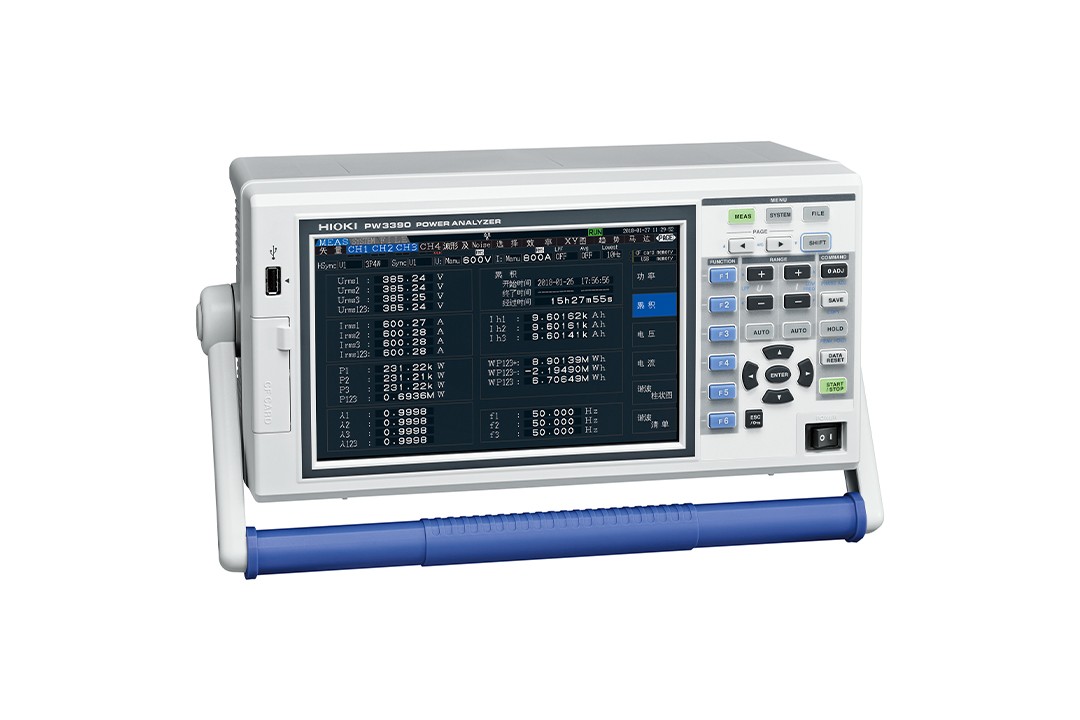

運算功能濃縮于功率分析引擎，大幅實現輕巧化。實現室外和實驗室一樣的高精度測量。

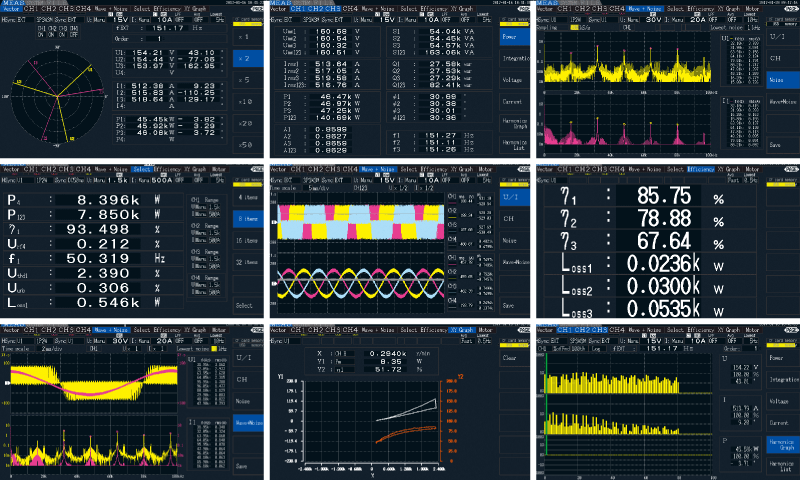

通過功率分析引擎可同時運算所有項目。只需用頁面鍵切換畫面即可完成多種分析。

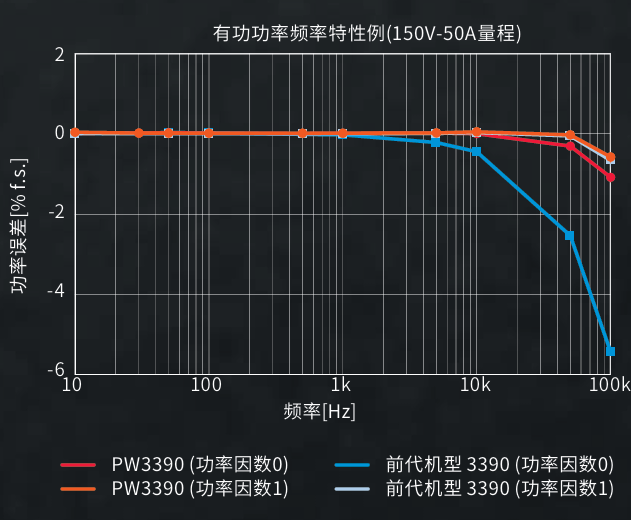

配備4ch功率輸入，讀數值誤差±0.04%，滿量程誤差±0.05%，實現最高級別功率基本精度。能夠更準確地測量功率電子工學類高效率設備的功率和效率。此外，因?yàn)閷?shí)現了200kHz測量頻帶和高頻下平穩的振幅·相位特性，所以能夠準確測量高頻且低功率因素狀態下的功率。

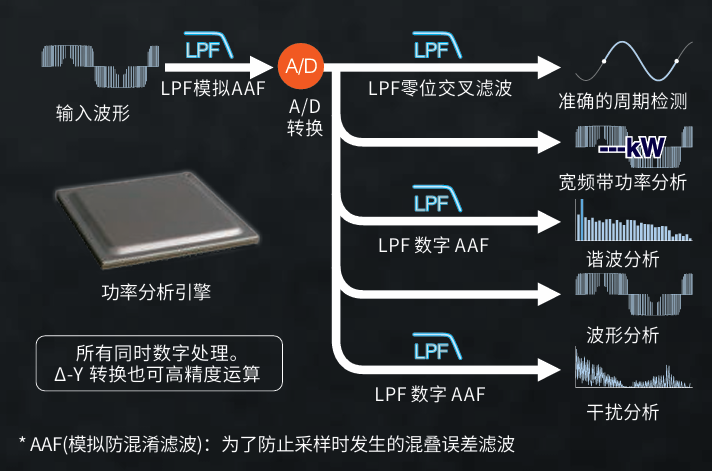

通過500kS/s高速采樣，16bit高分辨率的A/D轉換器準確捕捉輸入波形。功率分析引擎能將周期檢測/寬頻帶功率分析/諧波分析/波形分析/干擾分析這5個系統進行獨立的數字處理。通過高速同步運算處理，可同時兼顧準確的測量與50ms的數據更新率。

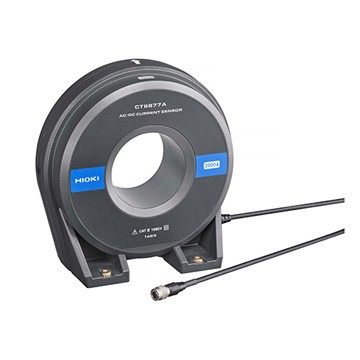

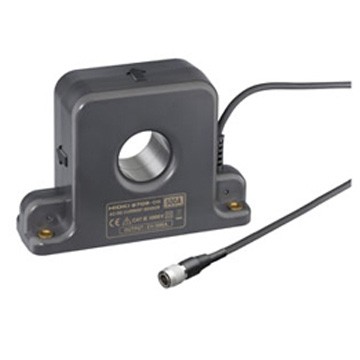

·高精度 閉口型

在精度·帶寬以及穩定性上都精益求精的閉口型。使用溫度范圍大，能高精度測量最高達1000A的大電流。

·高精度 開口型

能夠迅速簡單接線的鉗口型。使用溫度范圍大，能高精度測量最高達1000A的大電流。從錯綜復雜的配線再到狹窄的地方，都能簡單安裝的小型傳感器，以豐富的型號進行高精度測量。

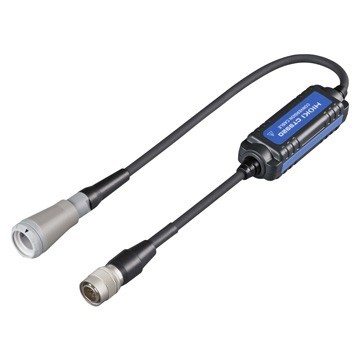

·高精度 直接連接型

通過新研發的DCCT方式，實現額定50A較高級別的測量頻帶。

詳情請點擊（高精度閉口型傳感器/開口型傳感器/直接連接型傳感器一覽）

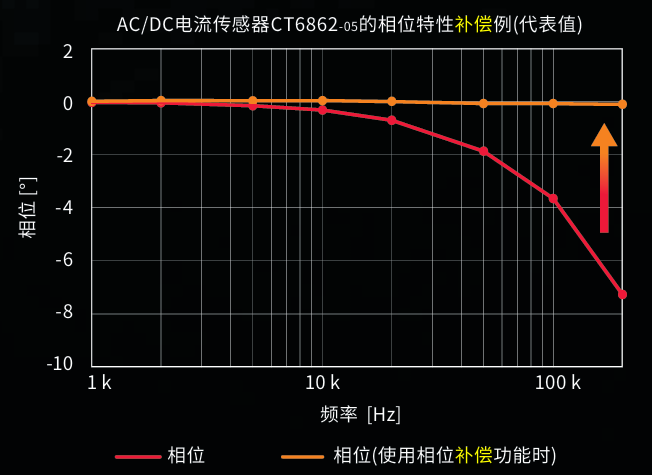

搭載了最新的虛擬過采樣技術。在維持。500kS/s，16bit的高分辨率的同時，實現相當于200MS/s的相位補償?？蓪㈦娏鱾鞲衅鞯南辔徽`差設置在0.01°進行補償。在以往比較難以準確測量的包括變頻器輸出開關頻率在內的高頻且低功率因數的功率，通過相位補償功能也能大幅降低誤差再測量。

^* 虛擬過采樣：使用比實際采樣率要高出幾百倍的高采樣率頻率，在機器內部進行偏移校正的虛擬技術

PW Communicator 是 為PC 和PW3390 之間實現通訊的一款軟件。搭載了PW3390的設置、測量值的監測、CSV數據的保存和效率運算等便捷功能。

?數值監測

將PW3390的測量數值顯示在PC屏幕上。最多顯示32個項目。電壓、電流、功率、諧波等所有測量項目均可自由選擇。

?波形監測

監測顯示在PC屏幕上的正在測量的電壓、電流的波形。

?主機設置

在PC屏幕上變更已連接的PW3390的設置。

?多臺測量

可最多同時控制8臺我司的功率分析儀PW3390·PW6001以及功率計PW3335·PW3336·PW3337。測量數據可同時保存在PC中，也可在測量?jī)x器間進行效率運算。

?以CSV文件格式保存

間隔一定時間便會將測量數據以CSV文件格式保存。間隔時間最短為50ms。

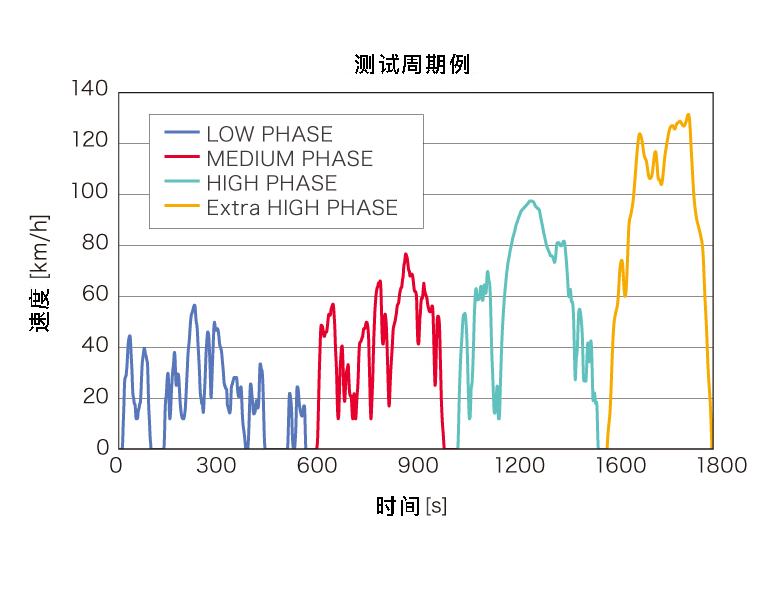

該產品具備按照新油耗標準“WLTC模式”油耗試驗進行油耗測量時所需要的功率測量性能以及便于試驗實施的功能。請查看試驗視頻。

鉗形設計的高精度傳感器無需切斷電線即可快速接線。使用溫度范圍-40℃～85℃。具備優良的溫度特性，基本在車輛的引擎箱中也能實現高精度測量。

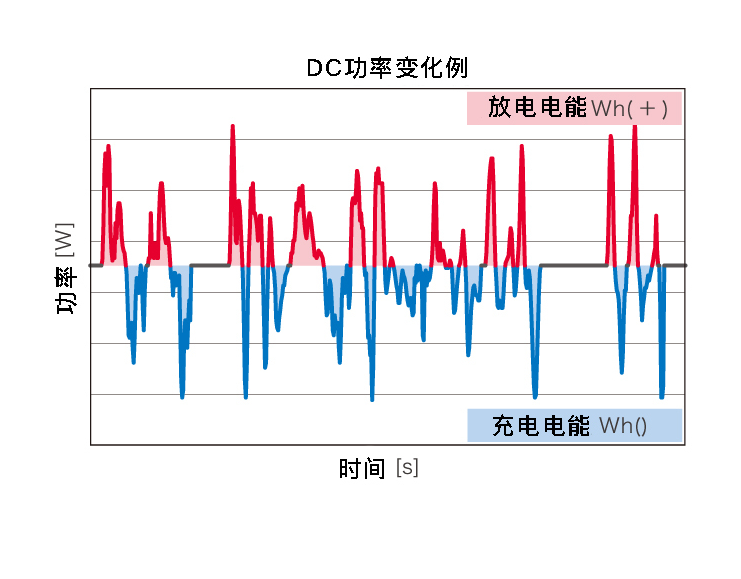

DC的累積測量是以每500kS/s的采樣率分極性進行充電功率和放電功率的累積，并分別測量累積時的正方向電能、負方向電能、和正負方向電能之和。即便是電池快速反復進行充放電時，也能準確的測量充電量和放電量的情況。

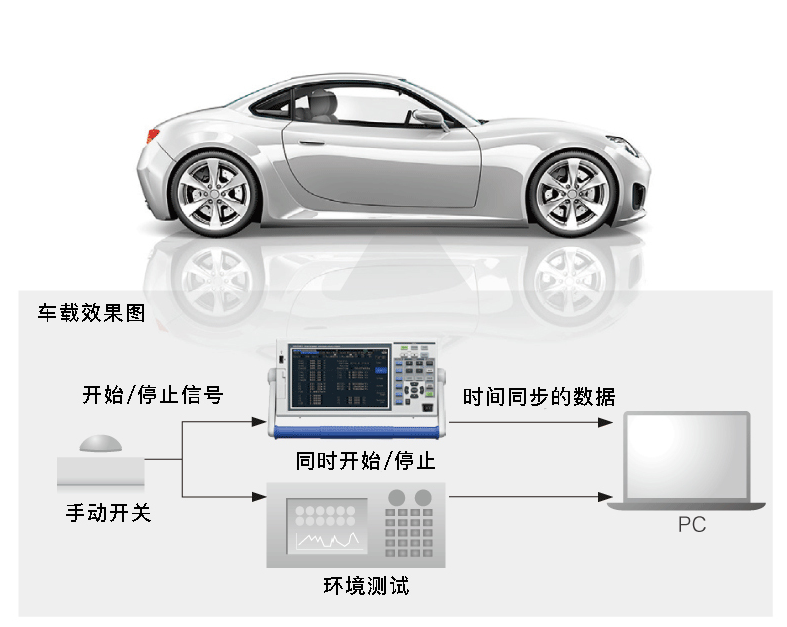

使用外部控制端扣，可以控制累積的開始/停止和畫面拷貝等操作。進行實車的性能評估時，也能很輕松的通過手動開關控制，或和其他設備進行時間連接。

功率分析儀PW3390的讀取誤差是±0.04％，滿量程誤差是±0.05％，實現了頂級的功率精度。200kHz的測量帶寬和到高頻的平穩的振幅·相位特性。和電流傳感器的相位補償功能一同使用，還能準確測量高頻且低功率因數的功率。非常適用于功率轉換效率的評估或EV/HEV變頻器馬達分析、諧波分析。

重視精度的閉口型、重視便利性的高精度鉗形，可進行最大AC6000A的測量的柔性鉗形等符合各種測量場合的電流傳感器。從變頻器的次級測量到工頻電源線的大電流測量，都能通過這個緊湊機身實現電壓、電流、功率、諧波、波形、效率運算等多種功率分析。
