存儲記錄儀MR8740，MR8741

返回上一頁

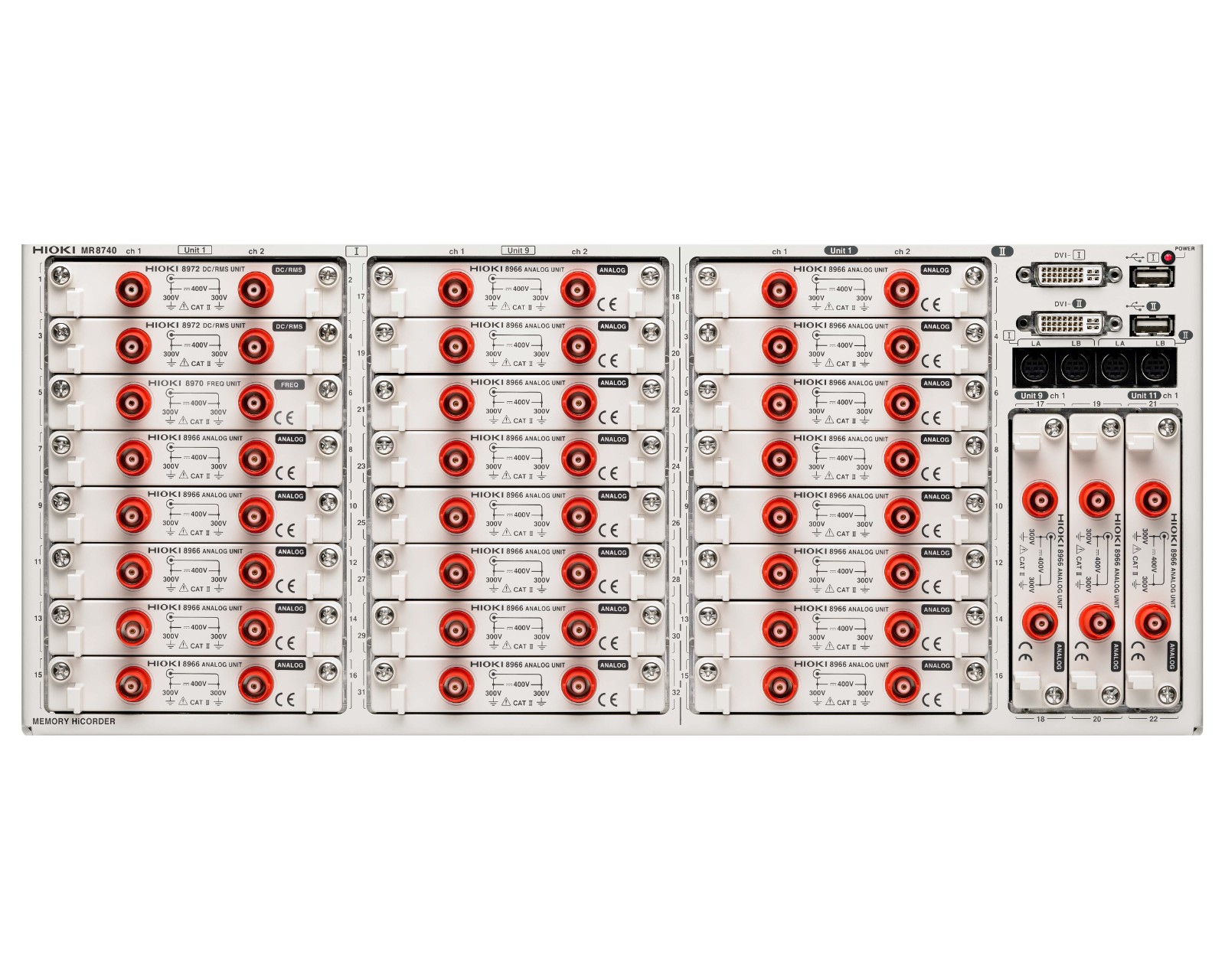

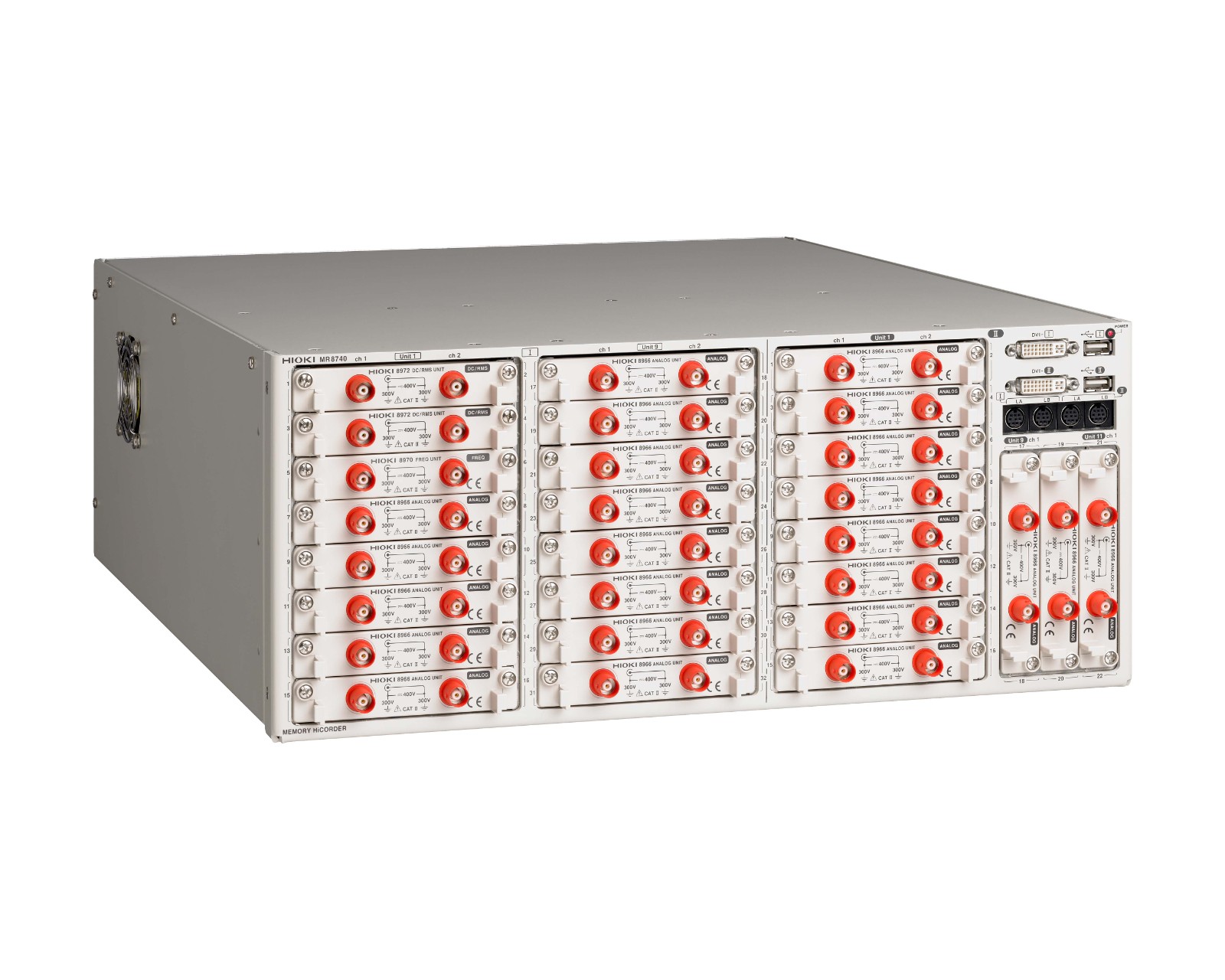

高速·絕緣&多通道的測試系統用記錄儀（機架組裝型）

高速測量絕緣輸入 MR8740:54ch/MR8741:16ch 用于測量系統中(機架安裝型)

詢價預約

概要
規格
選件
相關下載
主機升級
常見問題

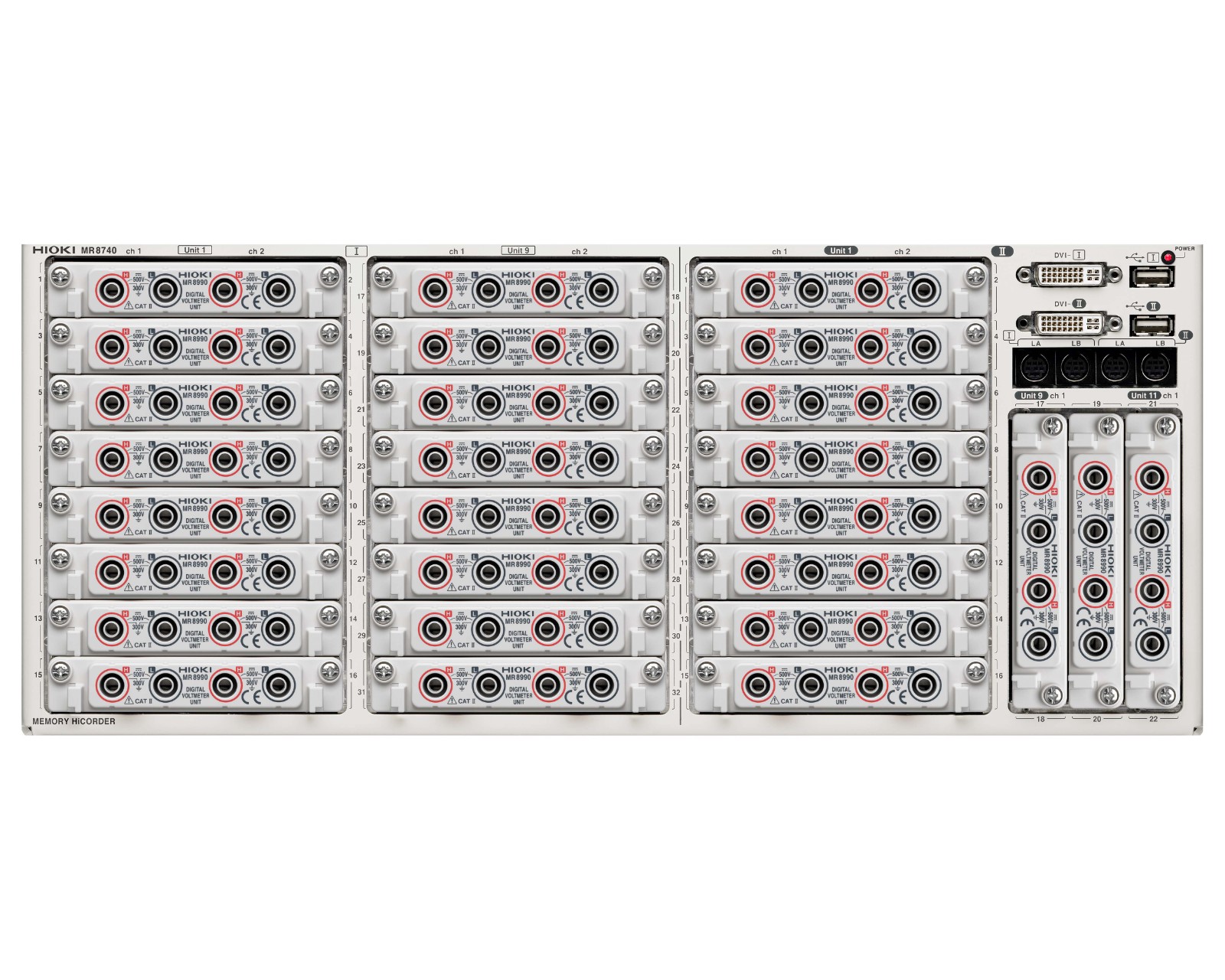

● 24bit高分辨率的數字電壓表單元MR8990新上市！不需要掃描儀即可實現高速高精度測量。
● 適用于多通道的測試（MR8740：54ch，MR8741：16ch）
● 絕緣輸入（各輸入通道間、外殼間絕緣：對地最大額定電壓AC、DC300V）
● 高速采樣（最大20MS/s，54ch型最大32ch同時采樣）
● 適合組裝在機架中（高4U·180mm以內，無顯示屏，長方形）
● 通過LAN通訊進行遠程測量（數據傳輸至內存，在遠離測量處的地方進行計算機操作）

基本參數

型號	MR8740	MR8741
通道數	[模塊I：模擬單元16個]模擬32ch+邏輯標準8ch~ [模塊I：模擬單元13個+邏輯單元3個]模擬26ch+邏輯56ch（邏輯標準8ch+邏輯單元48ch） [模塊II：模擬單元11個]模擬22ch+邏輯標準8ch~ [模塊II：模擬單元8個+邏輯單元3個]模擬16ch+邏輯56ch（邏輯標準8ch+邏輯單元48ch） ※ 模塊I和模塊II的2個模塊構成 ※ 模塊I和模塊II通過同步觸發同時開始（內部設置）	[模擬單元8個]模擬16ch+邏輯標準16ch~ [模擬單元5個+邏輯單元3個]模擬10ch+邏輯64ch（邏輯標準16ch+邏輯單元48ch）
通道數	※模擬單元的通道間和主機間絕緣，所有邏輯單元的通道和標準邏輯端口的通道和主機共地
測量量程 (20div滿量程)	5mV~20V/div，12檔量程，分辨率：量程的1/100 (使用8966時) 5mV~50V/div，5檔量程，分辨率：量程的1/50000 (使用MR8990時)
最大輸入電壓	DC 400V（使用8966時，輸入端口間的安全電壓）
對地最大額定電壓	AC，DC300V（輸入和主機間絕緣，輸入通道~外殼間，各輸入通道間的上限電壓）
頻率特性	使用8966時：DC~5MHz (-3dB)
時間軸 (存儲時)	5μs~5min/div，26檔量程，時間軸分辨率100點/div，時間軸放大：×2~×10的3段，縮?。?/2~1/20,000的13段
測量功能	存儲（高速記錄），F(xiàn)FT
存儲容量	16MW/ch（固定），共864MW	16MW/ch（固定），共256MW
外部存儲	U盤（USB2.0）
顯示部分	無（數字DVI端口，各模塊1個，800× 600點）	無（數字DVI端口1個，800× 600點）
外部接口	[LAN] 100BASE-TX(DHCP，適用DNS，F(xiàn)TP服務器，HTTP服務器) [USB]USB2.0系列A插座×2（鼠標操作）
電源	AC100~240 V, 50/60 Hz (250 VA max.)	AC100~240 V, 50/60 Hz (120 VA max.)
體積及重量	426W × 177H × 505D mm, 10.8 kg (僅主機)	350W × 160H × 320D mm, 5.4 kg (僅主機)
附件	使用說明書×1，應用光盤（波形查看Wv/通訊指令表）×1，電源線×1

各種輸入單元

※不標配輸入線，請另外購買?！贛R8740中最多可使用4個電流單元8971，MR8741不能使用。使用9709時，最多可以使用7個電流探頭。

數字電壓計單元 MR8990
2ch，DC電壓高精度，最高分辨率0.1μV，最高采樣速度500次/秒
查看詳情>>
模擬單元 8966
模擬單元 8966 2ch，電壓輸入，DC 5MHz 寬頻帶
查看詳情>>
邏輯單元 8973
4端口，16 ch
查看詳情>>
溫度單元 8967
2ch，熱電偶的溫度輸入
查看詳情>>
頻率單元 8970
2 ch, 用于頻率, 脈沖測量, 用于 8847 Ver 2.00 或以上版本
查看詳情>>
應變單元U8969
2ch，應變測量用轉換線 L9769 (適用于應變單元U8969)
查看詳情>>
高分辨率單元 8968
電壓的瞬態波形的高精度測量
查看詳情>>
DC/RMS單元 8972
2ch，DC 400kHz，或者 RMS 整流 DC/30 ~ 100kHz
查看詳情>>
電流單元 8971
2 ch, 使用電流傳感器可用來測量電流, 用于 8847 Ver 2.00 或以上版本
查看詳情>>
高壓單元 U8974
2ch，電壓輸入，DC1000V, AC700V max.
查看詳情>>

各種輸出單元

※不標配輸出線，請另外購買。

任意波形發生單元 U8793
2ch，F(xiàn)G功能10mHz～100kHz；任意波形功能D/A更新2MHz；輸出-10V～1
查看詳情>>
波形發生單元 MR8790
4ch；DC輸出±10V，正弦波輸出10mHz?20kHz
查看詳情>>
脈沖發生單元 MR8791
8ch；脈沖輸出0.1Hz?20kHz；圖形輸出
查看詳情>>

輸出線

※能用于MR8791的連接器請另外咨詢。

連接線L9795-01
SMB端子—鱷魚夾，1.5m
查看詳情>>
連接線L9795-02
SMB端子—BNC端子，1.5m
查看詳情>>

輸入線A

※輸入電壓根據連接的輸入單元的電壓而定。

抓狀?yuàn)A 9790-02
抓狀?yuàn)A 9790-02 以紅/黑兩端夾住被測物體測量 (9790)
查看詳情>>
接觸針9790-03
以紅/黑兩端夾住被測物體測量 (9790)
查看詳情>>
鱷魚夾 L9790-01
鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)
查看詳情>>
連接線 L9790 (細長型)
CAT II 300 V, 可任意彎曲測試線直徑2.8mm , 線長1.5m
查看詳情>>

輸入線B

※輸入電壓根據連接的輸入單元的電壓而定。

連接線 L9197
用于高電壓 (最高到 500V), 線長1.8m
查看詳情>>
連接線 L9198
用于低電壓 (最高到 300V), 線長1.7m
查看詳情>>

輸入線C

※對地電壓根據連接的輸入單元的電壓而定。

10:1探頭 9665
高電壓分壓測量
查看詳情>>
100:1探頭 9666
最大額定接地電壓與輸入模塊相同, 最大輸入電壓峰值 5kV 真有效值 (最高到 1MHz)
查看詳情>>

輸入線D

※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。

差分探頭P9000
安全的進行高壓絕緣測量
查看詳情>>
AC適配器Z1008
AC100~240V
查看詳情>>

特注輸入線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

輸入線E

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 9322
最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單
查看詳情>>
AC適配器9418-15
標配附件 100~240V AC，另售
查看詳情>>

輸入線F

※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

連接線L4940
香蕉頭—香蕉頭，1.5m，紅黑各1
查看詳情>>
延長線L4931
用于香蕉插頭式連接線的延長線，1.5m
查看詳情>>
鱷魚夾L4935
安裝于香蕉插頭式連接線的前端，CAT IV 600V，CAT III 1000V
查看詳情>>
測試夾L4936
安裝于香蕉插頭式連接線的前端，CAT III 600V
查看詳情>>
磁鐵接合器L4937
用于L4930，CAT III 1000V
查看詳情>>

輸入線G

※用于MR8990※輸入電壓根據連接的輸入單元的電壓而定。

測試線L2200
紅、黑各1根，70cm，插入主機端：香蕉頭端口，前端部分可以針型頭和鱷魚頭替換使用，
查看詳情>>

非接觸電壓測量

AC非接觸電壓探頭SP3000
適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5V
查看詳情>>
AC電壓探頭SP9001

查看詳情>>

用于其他輸入

連接線 9165
適用于 9268/9269; BNC- BNC,1.5m長
查看詳情>>
變換轉換器 9199
BNC-香蕉頭，用于連接輸入模塊的 BNC 端口
查看詳情>>
連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>
轉換線 9318
轉換電纜 9318 連接 9272至9279 和8940
查看詳情>>

邏輯測量

※僅能連接小型端口型?！⌒投丝谛偷?327、9320-01、9321-01、MR9321-01不需要9323。

邏輯探頭 9327
邏輯探頭
查看詳情>>
轉換電纜 9323
由于端口不同，用于連接 9320/9321 與 8860 系列的記錄儀
查看詳情>>
邏輯探頭9320-01
4通道，開/關探測電壓/接觸信號
查看詳情>>

最大200A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。

最大1000A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
AC/DC電流傳感器CT6876
頻帶DC~1.5MHz，額定電流AC/DC 1000A
查看詳情>>

傳感器用電源

※使用電流單元8971時不需要?！褂酶呔入娏鱾鞲衅鲿r(shí)領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>
傳感器單元CT9555
單獨使用電流傳感器時的供電;1ch，帶波形輸出
查看詳情>>
傳感器單元CT9556
單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出
查看詳情>>
傳感器單元CT9557
單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出
查看詳情>>

10mA級別～500A（高速）

鉗式電流探頭 3273-50
可直接輸入給示波器的DC～50MHz寬頻電流探頭（50A peak（非連續））
查看詳情>>
鉗式電流探頭 3274
可直接輸入給示波器的DC～10MHz寬頻電流探頭（300A peak（非連續）；500A
查看詳情>>
鉗式電流探頭 3275
可直接輸入到示波器的DC～2MHz/500A寬頻電流探頭（700A peak（非連續））
查看詳情>>
鉗式電流探頭 3276
可直接輸入到示波器的DC～100MHz寬頻電流探頭（50A peak（非連續））
查看詳情>>

電源

使用3270系列電流探頭時需要。

電源3272
用于電流探頭的電源，輸出±12V ±0.5V，600mA（各通道的總和）
查看詳情>>
電源 3269
用于電流探頭的電源，±12V ±0.5V，±2.5A（各通道的總和）
查看詳情>>

100A～2000A（中速）

使用這類電流傳感器時另外需要CT7290等。

AC/DC電流傳感器 CT7631
直流電壓輸入100A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7636
DC輸入600A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7642
DC輸入2000A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7731
帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測
查看詳情>>
AC/DC自動調零電流傳感器 CT7736
直流電壓輸入600A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7742
直流電壓輸入2000A的電流傳感器
查看詳情>>
顯示單元 CM7290
電流傳感器用帶顯示的電源
查看詳情>>

500A～5000A ※用于50/60Hz工頻電源線

鉗式探頭 9018-50
使用簡單，電流至電壓轉換
查看詳情>>
鉗式探頭 9132-50
連接萬用表、記錄儀，輕松測量大電流
查看詳情>>
柔性電流鉗 CT9667系列
在狹窄地方也能輕松設置
查看詳情>>

PC相關

波形處理軟件 9335
數據轉換、打印功能、波形顯示、適用于Windows2000/ XP/Vista(32bi
查看詳情>>
LAN通訊軟件 9333
LAN通訊軟件 9333 應用軟件通過LAN來通訊, 系統兼容性 95/98/Me,
查看詳情>>
HMR Terminal
用于存儲記錄儀；（Apple公司制造iPad專用）App Store免費下載
查看詳情>>
LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1743

單品樣本

MR8740，MR8741

存儲記錄儀MR8740,MR8741

pdf

5.19 MB

2021-08-24

下載

1883

系列/應用樣本

涉及較多產品

新能源車測量方案系列

pdf

6.38 MB

2024-10-23

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

MR6000、MR6000-01、MR8847、MR8827、MR8740、MR8741

存儲記錄儀

MR6000 Viewer

在計算機上顯示和分析由存儲記錄儀記錄的測量數據

175.73 MB

存儲記錄儀MR8740，MR8741升級

版本升級應有資格技術員來執行。
與MR8740的功能和操作類似，如對進程有任何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

?	下載該軟件需要注冊用戶信息。您的注冊信息確認后我們將以郵件形式通知您軟件下載頁面的登錄用戶名和密碼。
?	完成版本升級需要準備U盤。

1. MR8740，MR8741軟件

軟件最新版本如下。若您仍舊使用的舊版本，請進行版本升級。

? MR8740硬件版本：V3.33(FPGA存儲版本0100:0105)

? MR8741硬件版本：V2.33(FPGA存儲版本0100:0105)

2. 版本確認方法

接通電源后，啟動畫面的左下角會顯示軟件的版本號。

從系統畫面的自我檢查功能中選擇[系統構成一覽]后，畫面中間下面部分顯示軟件的版本號。

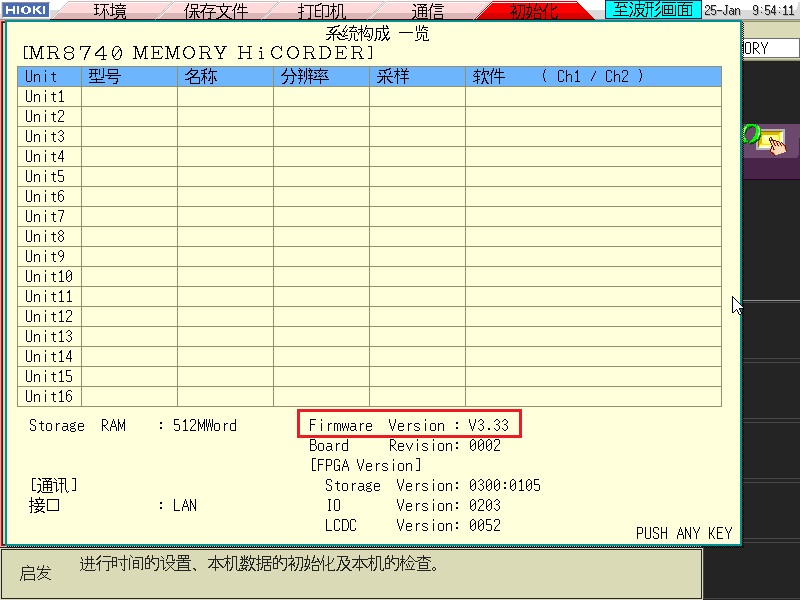

MR8740

如MR8740版本為 Ver3.33，則無需升級儀器。

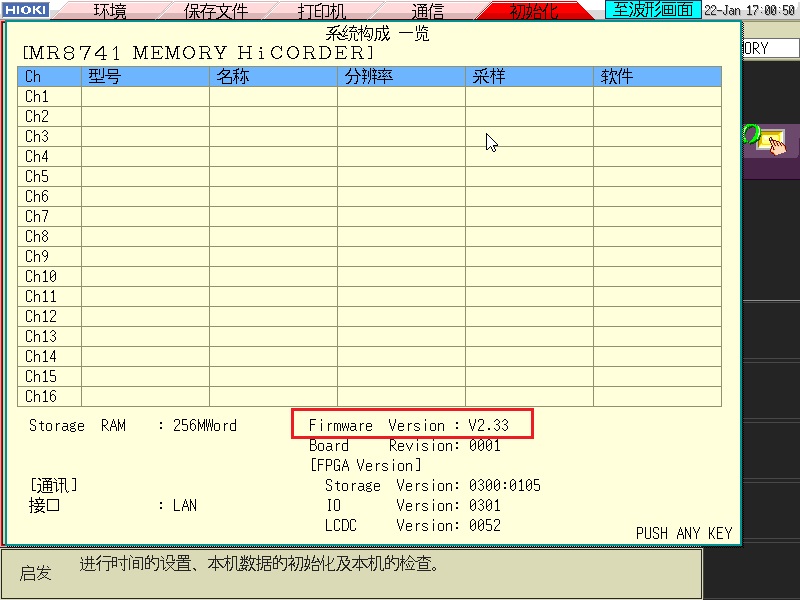

MR8741

如MR8741版本為 Ver2.33，則無需升級儀器。

存儲記錄儀MR8740升級 v3.33，MR8741升級 v2.33(2024年1月)

版本升級應由資格技術員來執行。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

? 請確認上面內容后，進行下載。
? 版本升級的方法請下載「版本升級方法」后,按說明進行。

? 升級過程中,絕對不可切斷主機電源。同時也不可抽去U盤。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
