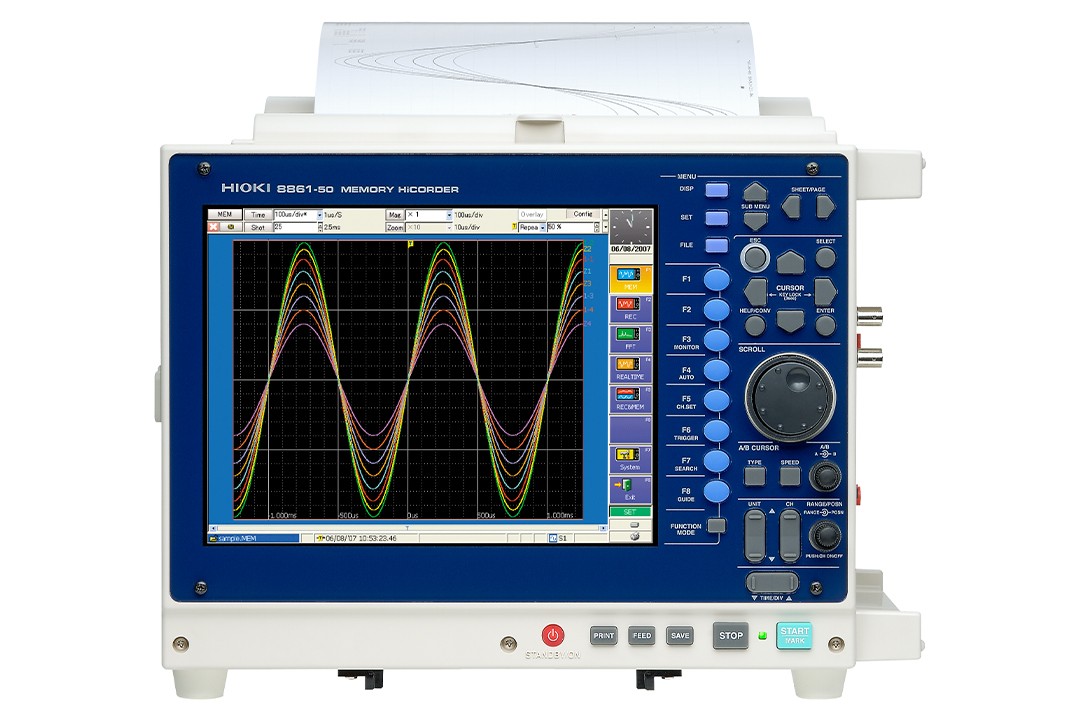

● 工作速度比以前機型提高3倍
● 最大64通道/128通道的多通道數據采集(使用8958掃描單元)
● 20MS/s的高速采樣讀取
● 搭載了LAN/USB/PC卡槽等各種接口
● 有豐富的溫度、FFT、應變、F/V、電荷等輸入單元
僅8860-50，8861-50本機不能使用，請將另外選購的輸入單元裝在本機上一起使用。
*無論何種情況，都需要1種內存擴展板。8861-50同種類的需2塊，訂貨時請指定。
*無論何種情況，都需要1種內存擴展板。8861-50同種類的需2塊，訂貨時請指定。
基本參數
| 8860-50 | 8861-50 | |

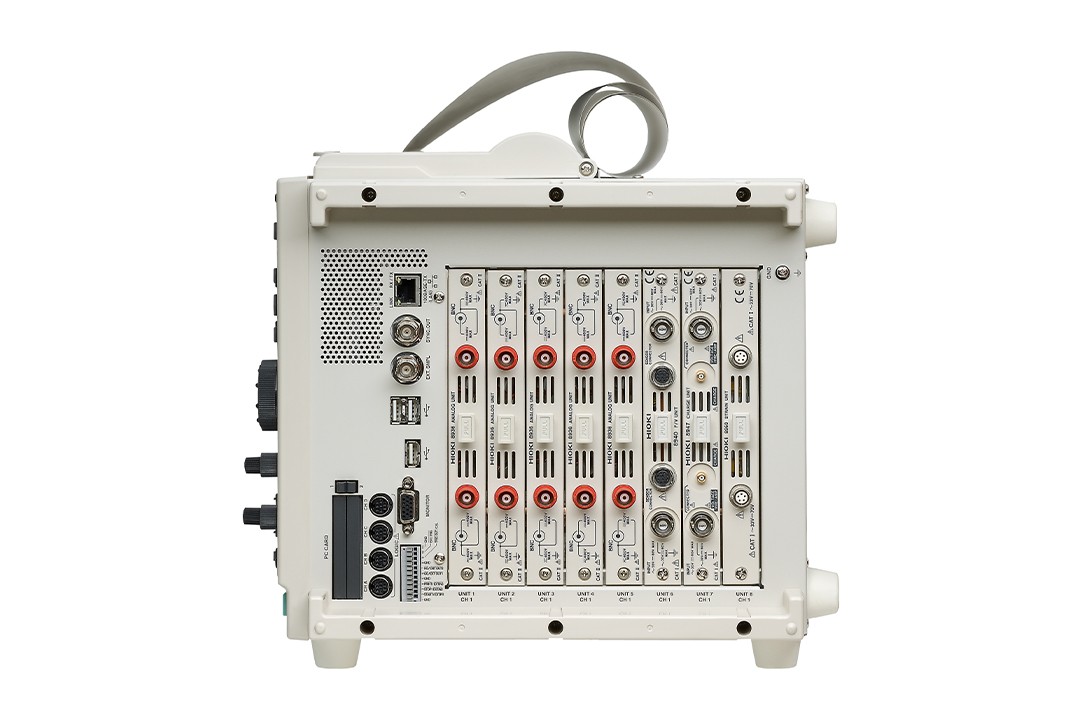

| 單元 | 最大4單元 | 最大8單元 |
| 輸入通道數 | 16個模擬通道+16個邏輯通道 64個模擬通道+16個邏輯通道 （使用8958） | 32個模擬通道+16個邏輯通道 128個模擬通道+16個邏輯通道 （使用8958） |
| 測量量程 （20格f.s.） | 5mV～20V/格, 12檔量程（使用8956） 分辨率：量程的1/100 | 5mV～20V/格, 12檔量程（使用8956） 分辨率：量程的1/100 |
| 最大輸入電壓 | DC 400V（使用8956時） | DC 400V（使用8956時） |
| 頻率特性 | DC～10MHz（使用8956時） | DC～10MHz（使用8956時） |
| 供電電源 | AC 100～240V, 50/60Hz （不使用打印單元時最大220VA） DC 12V系（使用9684時） | AC 100～240V, 50/60Hz （不使用打印單元時最大280VA） DC 12V系（使用9684時） |
| 體積及重量 | 330W × 250H × 184.5Dmm 8kg（不使用打印單元時） | 330W × 250H × 284.5Dmm 10.5kg（不使用打印單元時） |
| 存儲功能的時間軸 （使用存儲功能時） | 5μs ～5分鐘／格, 26檔量程, 采樣速度: 固定:時間軸量程的1/100， 任意: 外部采樣以采樣周期來設定時間軸可設定2系統的采樣速度 | |
| 測量功能 | 存儲 (高速記錄), 記錄(實時記錄), 存儲和記錄 (實時記錄+高速記錄), FFT (頻率分析), 實時保存功能 (可將數據實時保存保存在媒體) | |
| 內存容量 | 模擬12bit × 32MW/ch (1ch 在 8860-50, 2ch 在 8861-50) ～ 2MW/ch (16ch 在 8860-50, 32ch 在 8861-50) *可擴展至32倍.(使用內存擴展板選件) | |
| 保存媒體 | PC卡TYPE II槽× 2（標準）, 硬盤（內存選件） | |
| 記錄紙 | [打印單元-選件]：A4：216mm×30m 或 A6：112mm×18m ,卷裝熱敏紙, 記錄速度: 最大25mm/秒 | |
| 顯示屏 | 顯示屏10.4英寸TFT彩色液晶屏(SVGA,800×600點) | |
| 接口 | GP-IB (PC卡), USB2.0 (標準插座A), LAN（HTTP/FTP/發送等），外部顯示屏顯示(15-pin D-sub, SVGA 輸出) | |
| 附件 | 電源線× 1, 輸入線標簽× 1, 波形查看軟件（Wv+通信指令表×1） | |
其他選件
存儲媒介 (CF卡)
* PC卡注意 請使用 HIOKI的PC卡。無法兼容市面上銷售的其他廠家的PC卡。若使用此類卡可能導致無法讀取或者保存數據。
PC 軟件
打印選件
電流測量
電流測量 * 適用于工業用電線，50/60 Hz (不需要供電電源)
電流測量 (直接連接模擬單元)
電流測量(通過電線連接鉗式電流探頭,3274, 3275, 3276不能用于 F/V 單元 8940)
高電壓測量(需要電源供應)
電壓測量(與一般輸入模塊一同使用)
邏輯信號測量
輸入模塊
輸入線不提供. 請自行購買所需輸入線. 安裝在插入式單元模塊. 用戶可自行安裝.
工廠裝配選件 (需指定：非用戶安裝)
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
| 存儲記錄儀 8860-50 / 8861-50升級 v3.12 (2014年3月 ) |
 |
| 版本升級應由資格技術員來執行。 與8860-50 或 8861-50的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。 |
|
|
|
| 升級前: |
|
| 通過初始啟動畫面顯示的版本號，確認當前8860-50或8861-50的固件。 |
|
 |
 |
| 如8860-50 或 8861-50 版本為 Ver 3.12，則無需升級儀器。 下載文件需要注冊您的客戶信息和8860-50或8861-50的序列號。 |
存儲記錄儀 8860-50 / 8861-50升級 v3.12 (2014年3月)
版本升級應由資格技術員來執行。
與8860-50 或 8861-50的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
與8860-50 或 8861-50的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
升級后，以下各組成固件的版本號將為：
? 主機軟件 V3.12
? Windows CE標識 V3.04
? FPGA 3.06
8860-50/8861-50啟動時，啟動窗口左下部分可確認版本號。
? 請確認上面內容后，進行下載。 版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
? 另外,使用的主機軟件版本是本體v1.03以上的客戶,可以升級3種軟件（主機軟件、主機FPGA、主機Windows CE Kernel）的綜合版本。
? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
8860-50/8861-50版本升級履歷
| 更新時間 | 軟件版本 | 升級版本內容 |
|---|---|---|
| 2014-3 | 主機軟件 V 3.11→V3.12 | 修正問題 *修正了一些小問題 |
| 2013-5 | 主機軟件 V 3.10→V3.11 | 改善內容 *F/V單元8940的電流模式的傳感器種類中追加了 「 20A/2V 」、「 200A/2V 」、「 500A/2V 」的設置選項。 修正問題 *修正了一些小問題 |
| 2012-9 | 主機軟件 V 3.09→V3.10 | 改善內容 *改善為取消了offset后，切換測量模式時將會重置offset值 修正問題 *修正了一些小問題 |
| 2011-9 | Windows CE kernel V 3.03→V3.04 主機軟件 V 3.08→V3.09 | 修正問題 * 修正了一些小問題 |
| 2010-5 | 主機軟件 V3.07→V3.08 | 修正問題 * 修正了一些小問題 |
| 2010-10 | Windows CE Kernel V3.02→V3.03 主機軟件 V3.06→V3.07 FPGA V3.04→V3.05 | 修正問題 * 修正了有時無法在1個文件夾中建立9個字符以上的文件名和超過1000個文件夾的問題(針對V3.01~V3.05) * 修正了一些小問題 |
| 2009-6 | 主機軟件 V3.06 FPGA V3.04 | 功能追加(對象是V3.05以前的所有的版本） * 改善了用數字鍵輸入對話窗，輸入指數（ｍ、μ、Ｋ、Ｍ、Ｅ）時的操作 * 在設定同步采樣（主或從）的狀態下，投入電源或者從準備中恢復的時候，會顯示警告信息 No.81警告「請開始進行同步測量處理」 修正不良內容 (對象是V3.05以前的所有的版本） * 對于波形處理演算的平均移動和平行移動，像MOV(CH1*CH1,100)+10一樣，進行平均移動的對象變成演算公式，并且把演算出的平均移動后的結果作為公式時，結果就會變得異常。 * 在觸發脈沖源＝AND、觸發脈沖優先＝ON、外部觸發＝ON的設定下，在外部觸發成立的狀態下開始的話不能進行觸發脈沖 。 * 當電壓軸光標為A>B時，進行報告文件打印的話印刷出來的B-A的值是錯誤的 * 使用內部打印輸出時，缺紙或裝紙錯誤后重啟印刷時，印刷中斷前的留在卷軸內的數據將丟失（最大20 line） * 實時功能中只顯示整體波形的狀態下不能跳到開始或者結尾 * 在顯示1通道設定畫面的狀態下進行全部初始化，實行語言切換，版本升級的話會死機 * 裝有掃描單元時進行外部采樣測量的話，1/500以上壓縮的時候有時掃描波形和實際波形會出現差異 * 如果網格設定為"濃"，進行波形打印時，在5DIV開始每15DIV不需要的豎點線都會被打印出來 * 文件畫面的文件一覽，有時會缺少時間、觸發通道的顯示 * 在ＸＹ２、４畫面中用鼠標拖動電壓軸光標時，有時不能正常移動 |
| 2008-12 | 主機軟件 V3.05 (對象是V3.05以前的所有的版本） | 功能追加 * 與8956組合使用，消除了壓縮波形和測定波形的1個采樣點的延遲的情況。 * 與8956組合使用，消除了斜率觸發的觸發點的1個采樣點延遲的情況。 修正不良內容 * 波形文件內的時間軸設定文字列（只能利用PC軟件）有時會變成不正確的數值。 * FFT 20,000點，將X軸設定成對數后所測得的數據印刷時會出現網格印刷錯誤。 * 讀取已損壞的波形文件（比如說保存中突然掉電 文件生成到一半的情況等），有時會死機。 * 在觸發優先 ON的測試中。預觸發期間停止的時候，發生觸發的話有時波形前頭會顯示無用波形。 * 通過FTP無法連接 5臺的U盤或者USB軟盤。 * 在顯示系統畫面的狀態下讀取設定文件時，不能更新系統畫面。 * 英語翻譯修改 * 波形文件內的文件設定文字列（只能使用PC軟件）錯誤（只有使用8939 應變單元的情況下） * 取消OFF SET之后要改變量程時，應該盡量接近電壓量程并取消OFF SET，但是并不接近，而且顯示偏離OFF SET的值。 |
| 2007-10 | 主機軟件 V3.03 | 功能追加 * REC&MEM 功能 * 平均 功能 * Event 記號功能 * MAIL發送功能 |
| 2007-9 | 主機軟件 V3.02 | 修正不良內容 * 修正「外部采樣的16通道+8通道模式下,讀取1軸側保存之?dāng)?shù)據時,出現的通道間數據發生交換的不良內容。」 修正對象為V1.07～V1.12。 |
