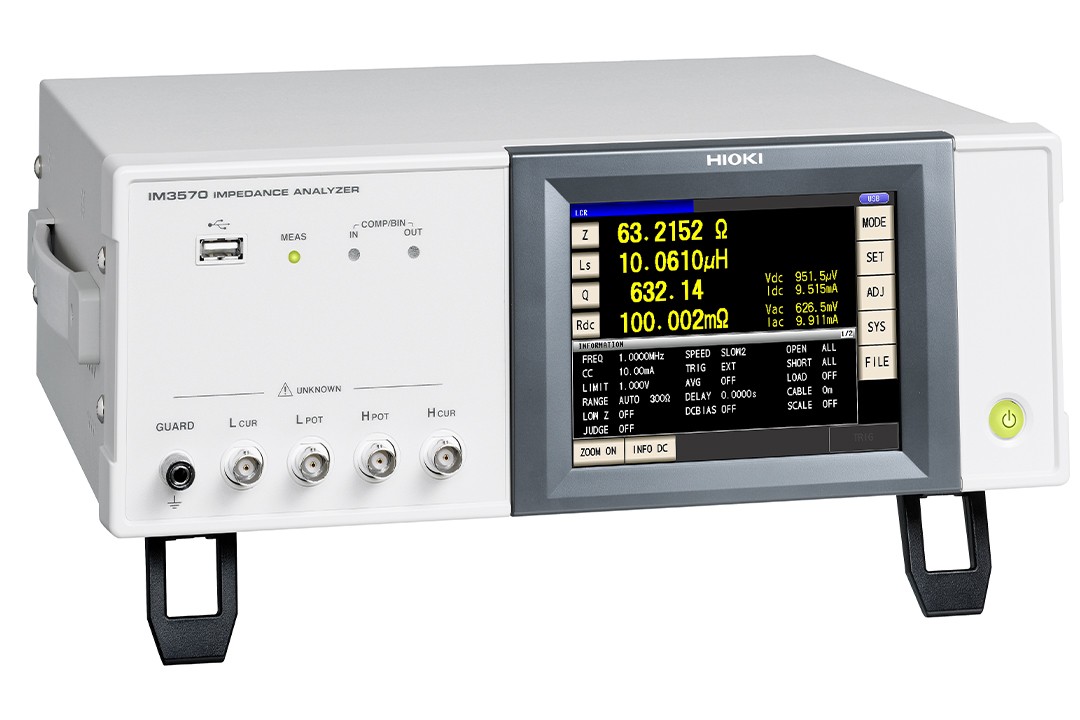

阻抗分析儀IM3570

1臺儀器實現不同測量條件下的高速檢查

測量|Z|、L、C、R 測量頻率4Hz~5MHz 測量時間：0.5ms 同時進行掃頻測量和LCR測量

概要
規格
選件
相關下載
主機升級
常見問題

● 1臺儀器實現LCR測量、DCR測量、掃描測量等的連續測量和高速檢查
● LCR模式下最快1.5ms（1kHz），0.5ms（100kHz）的高速測量
● 基本精度±0.08%的高精度測量
● 適用于壓電元件的共振特性檢查、功能性高分子電容的C-D和低ESR測量，電感器（線圈、變壓器）的DCR和L-Q的測量
● 分析儀模式下可進行掃頻測量、電平掃描測量、時間間隔測量
● 可以用于無線充電評價系統TS2400

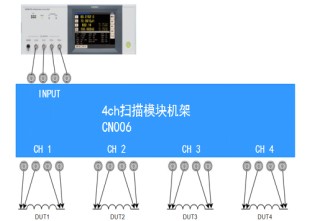

● 搭配4ch掃描模塊機架，更能實現2MHz阻抗的4ch測量

主機不標配治具。請根據您的需求選擇選件中的治具和探頭。

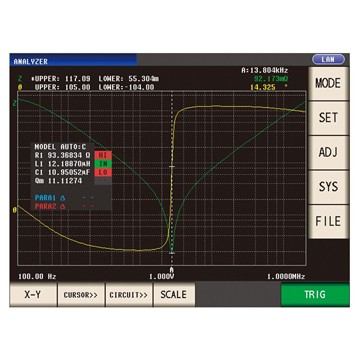

阻抗分析儀IM3570測量方式：壓電元件的共振特性的測量

LCR測試儀和阻抗分析儀合二為一的IM3570通過掃頻測量和峰值比較器功能對共振狀態進行合格判定，并在LCR模式想能通過1kHz或120Hz的LCR測量進行檢查。掃頻測量和LCR測量一臺儀器全部實現。
產品介紹視頻
2MHz阻抗的4ch測量方案

詳細內容
精度計算軟件

僅需輸入數值即可輕松計算精度。軟件請點擊。
Multi-plot

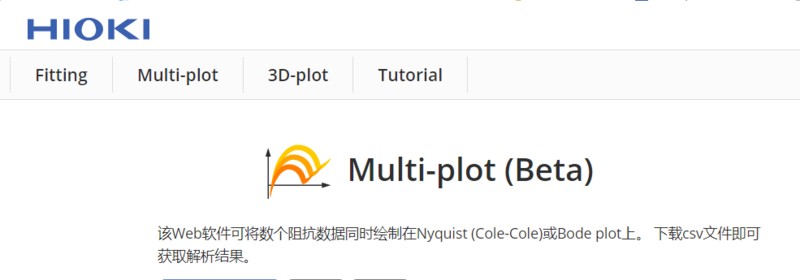

該軟件能利用既定模型解析電池阻抗數據的等效回路。擅長解析Li-lon電池，特別是數十mΩ的阻抗數據。該Web軟件可將數個阻抗數據同時繪制在Nyquist (Cole-Cole)或Bode plot上。
下載csv文件即可獲取解析結果。軟件請點擊

基本參數

測量模式	LCR（LCR測量），分析儀（掃描測量），連續測量
測量參數	Z、Y、θ、Rs（ESR）、Rp、Rdc（直流電阻）、X、G、B、Cs、Cp、Ls、Lp、D（tanδ）、Q
測量量程	100mΩ~100MΩ，12檔量程（所有參數由Z確定）
顯示范圍	Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±（0.000000[單位]~9.999999G[單位]，僅Z和Y顯示絕對值 θ：±（0.000°~999.999°），D：±（0.000000~9.999999） Q：±（0.00~99999.99），△%：±（0.0000%~999.9999%）
基本精度	Z：±0.08%rdg. θ：±0.05°
測量頻率	4Hz~5MHz（10mHz~100Hz步進）
測量信號電平	V模式，CV模式（普通模式） 50mV~1Vrms，1mVrms步進（1MHz以下） 10mV~1Vrms，1mVrms步進（1.0001MHz以上） CC模式（普通模式） 10μA~50mA rms，10μA rms步進（1MHz以下） 10μA~10mA rms，10μA rms步進（1.0001MHz以上）
輸出阻抗	普通模式：100Ω，低阻抗高精度模式：10Ω
顯示	彩色TFT5.7英寸，可設置顯示ON/OFF
測量時間	0.5ms（100kHz，F(xiàn)AST，顯示OFF，代表值）
測量速度	FAST/MED/SLOW/SLOW2
其他功能	DC偏壓測量，比較功能，面板讀取和保存，存儲功能

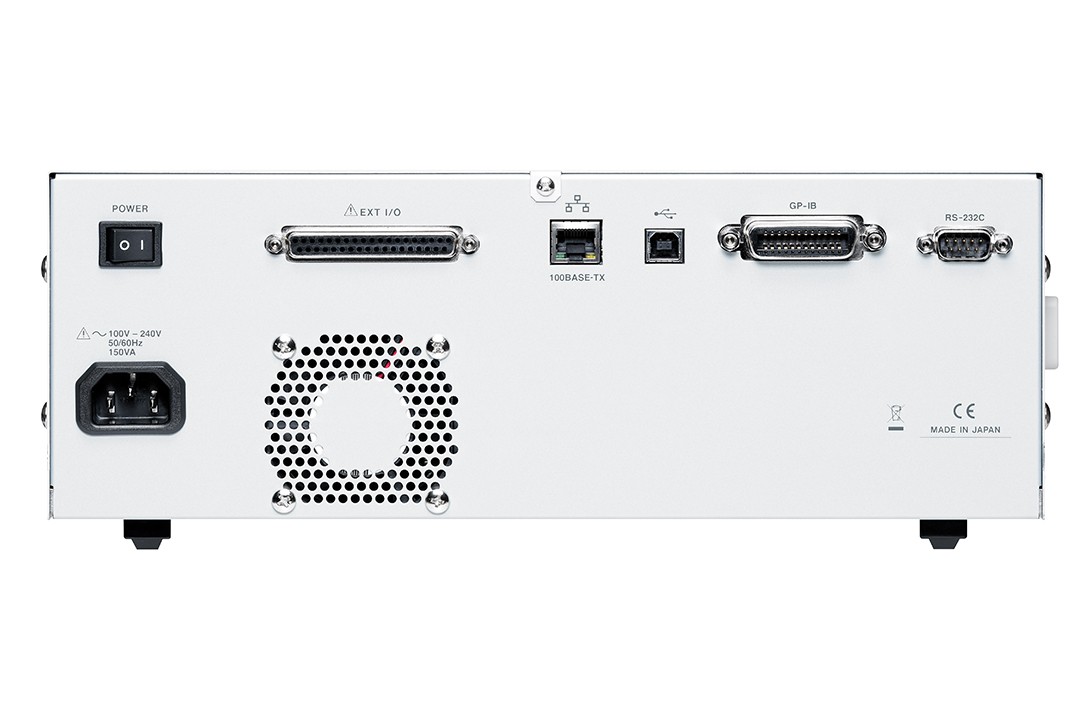

接口	EXT I/O，RS-232C，GP-IB，USB通訊，U盤，LAN
電源	AC90~264V，50/60Hz，最大150VA
打印	拷貝測量值或屏幕顯示的要點（需用9442，9593-01和9446）
接口	GP-IB，RS-232C，EXT.I/O(所有標準)
電源	AC90~264V，50/60Hz，最大150VA
體積和重量	330W×119H×307Dmm，5.8kg
附件	電源線×1，使用說明書×1，通訊手冊×1

偏置單元

DC偏置電壓單元 9268-10
直接連接型，40Hz~8MHz，最大外加電壓DC±40V
查看詳情>>
電流BIAS 30A CN017
LCR用電流偏置單元的外掛電感，最大30A，需另配電源和9269-10
查看詳情>>

適配主機

LCR 應用軟件 CN030
測量數據即時繪圖！
查看詳情>>

可配套使用的產品（2023年1月）

電壓偏置測試系統CN010
半導體器件的直流偏置特性研究，適用于SiC、GaN、MLCC的偏壓測試
查看詳情>>
多路掃描測試軟件CN040
多通道測試
查看詳情>>
多路轉換器ZC3001
高速多通道切換！
查看詳情>>

軟件

多路轉換器ZC3001
高速多通道切換！
查看詳情>>

探頭和測試治具

4端子探頭L2000
DC~8MHz，1m長
查看詳情>>
4端子開爾文夾9140-10
DC~200kH，50 Ω，1 m長
查看詳情>>
鑷形探頭L2001
線長73cm，DC～8MHz，50Ω，前端電極間隔：0.3～6mm
查看詳情>>
測試治具9261-10
線長1m，DC~5MHz，特性阻抗50Ω，可測端口直徑：0.3~1.5mm
查看詳情>>
測試治具9262
DC～8 MHz, 直接連接型
查看詳情>>
SMD測試治具9263
直接連接型, DC～5 MHz 測試尺寸: 1mm～10.0mm
查看詳情>>
DC偏置電壓單元 9268-10
直接連接型，40Hz~8MHz，最大外加電壓DC±40V
查看詳情>>
DC偏置電流單元 9269-10
直接連接型，40Hz~2MHz，最大外加電流DC 2A(最大外加電壓DC±40V)
查看詳情>>
4端子探頭 9500-10
線長1m，DC~200kHz，50Ω，可測導體直徑φ0.3mm~2mm
查看詳情>>
SMD測試治具9677
用于側面有電極的SMD DC~120MHz，測試樣品尺寸：3.5mm±0.5mm
查看詳情>>
SMD測試治具9699
用于底部有電極的SMD DC~120MHz，測試樣品尺寸：寬1.0~4.0mm，高1.5
查看詳情>>
LCR底部電極測試治具 CN027
最大15㎜＊7.75㎜＊1.7㎜；最小3.81㎜＊3.1㎜＊0.3㎜
查看詳情>>
電池Y電容測試隔離模塊 CN095
最高1000V耐壓隔離，支持200 Hz ～ 30 kHz測試
查看詳情>>

工廠安裝選件

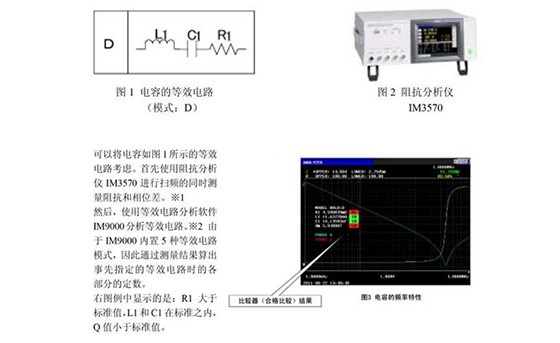

等效回路分析軟件IM9000
回路分析功能/阻抗分析儀選件
查看詳情>>

PC通訊

GP-IB連接線9151-02
2m長
查看詳情>>

打印機

打印機9670
