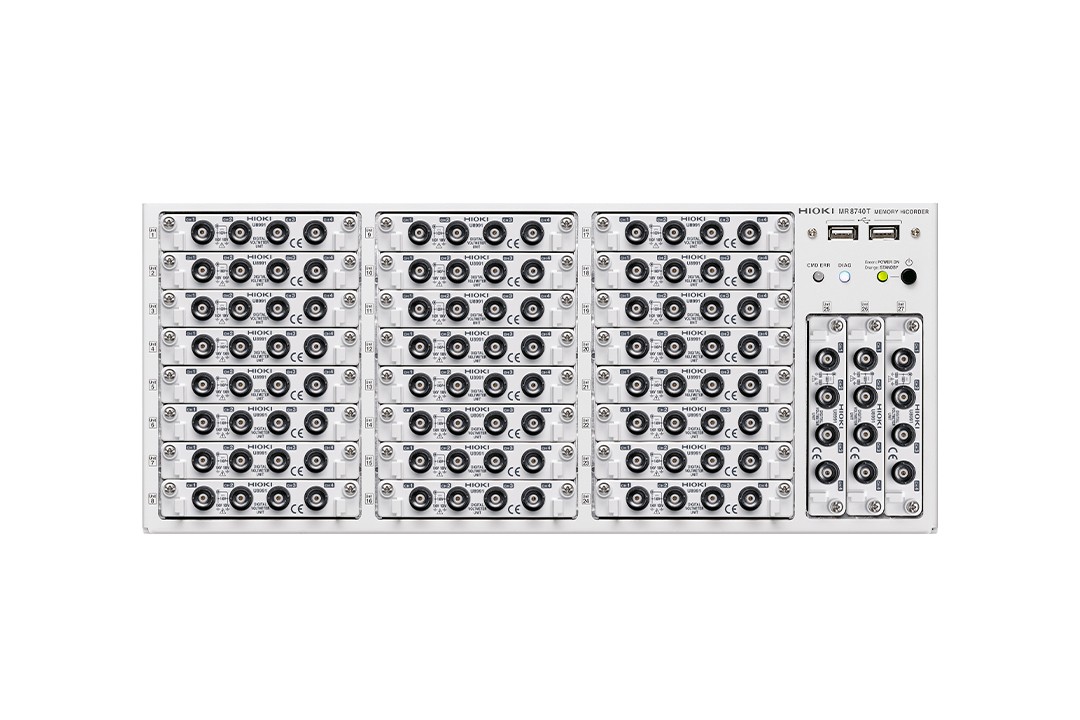

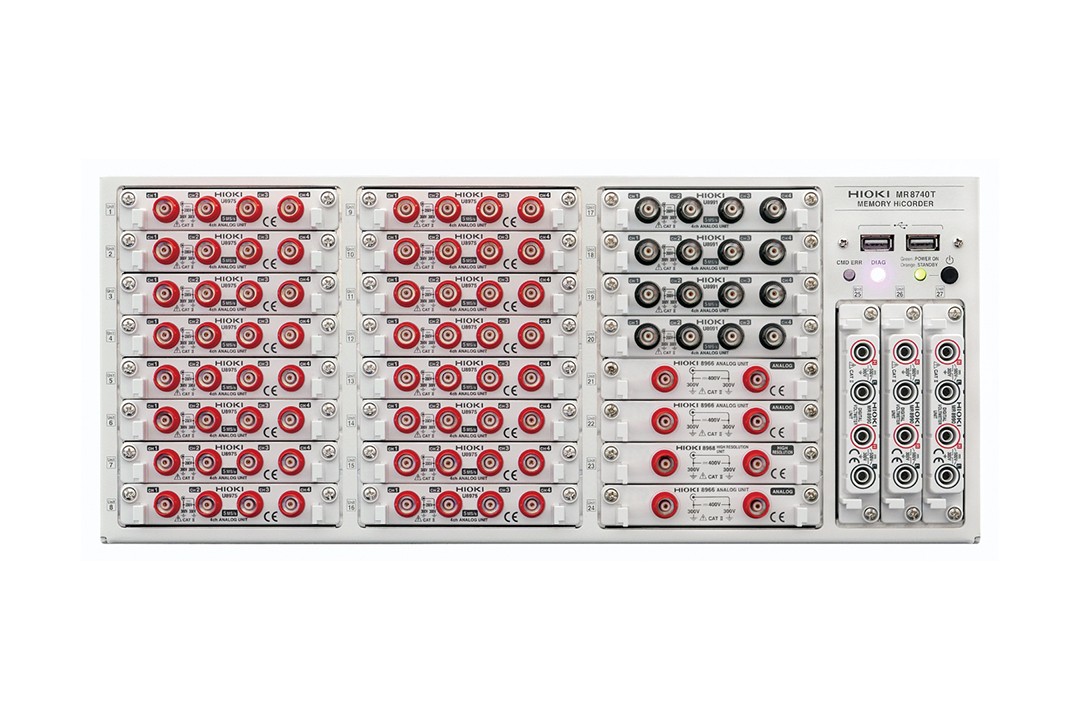

● 適用于ECU等高性能電路板的多點檢測
● 模擬108ch~模擬96ch+邏輯48ch輸入
● 媒介保存所需時間最短是原來的1/100
● 20MS/s所有通道同時采樣
● 模擬所有通道絕緣輸入，實現安全測量
● 支持4K監視器，無需重疊即可顯示多通道波形

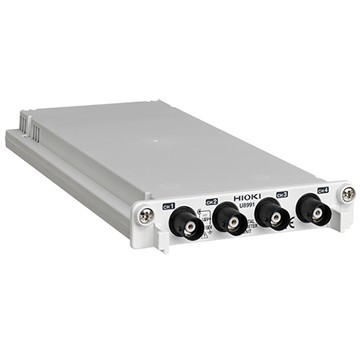

● 1單元可4ch輸入（4ch模擬單元U8975、4chDVM單元U8991）

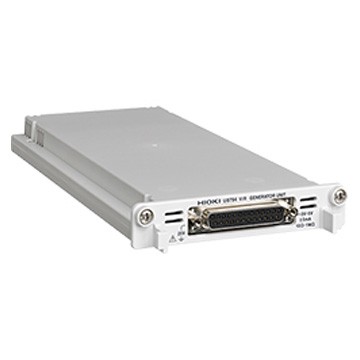

● 可以產生恒壓、恒流、模擬電阻（VIR發生單元U8794）
主機需要搭配專用選件中的輸入單元。請另外購買輸入線等各種選件。
基本參數（精度保證時間1年，調整后精度保證時間1年）
| 輸入單元數 | 最大27個插槽 |
|---|---|
| 通道數 | 模擬最大108ch (使用U8975時), 或模擬96ch + 邏輯48ch (使用U8975+8973時) 模擬最大54ch (使用8966時), 或模擬48ch+邏輯48ch (使用8966+8973時) ※8973邏輯單元的插槽限制為25～27限定, 最多3個單元 ※模擬單元的通道間和主機之間都絕緣，邏輯單元的通道之間都和主機共地 |
| 測量量程 | 100mV?400V, 12檔量程, 分辨率: 量程的1/2000 (使用8966時) 4V?200Ｖ, 6檔量程, 分辨率: 量程的1/32000 (使用U8975時) 100mV?1000V, 5檔量程, 分辨率: 量程的1/1000000 (使用MR8990時) 1V, 10V, 100V, 3檔量程, 分辨率: 量程的1/1000000 (使用U8991時) |
| 最大輸入電壓 | DC 400V (使用8966時, 外加在輸入端口間也不會損壞的上限電壓) |
| 對地間最大額定電壓 | AC, DC 300V (輸入和主機之間絕緣，外加在輸入通道?外殼之間、各輸入通道之間也不會損壞的上限電壓) |
| 頻率特性 | 使用8966時: DC?5MHz (-3dB) |
| 最高采樣速度 | 20MS/s 所有通道同時, 外部采樣率10MS/s |
| 測量功能 | 存儲記錄 |
| 內存容量 | 1GW 16MW/ch (使用8966時), 8MW/ch (使用U8975或MR8990時), 4MW/ch (使用U8991時) |
| 內置存儲設備 | SSD 480GB |
| 外部存儲設備 | USB存儲×8 |
| 監視器輸出 | VGA, HDMI, DisplayPort 推薦分辨率 1920×1080 dot以上 |
| 外部接口 | [LAN] 1000BASE-T、100BASE-TX, 10BASE-TX (2port) [USB] USB3.0 ×4, USB2.0 ×4 |
| 電源 | AC100?240 V, 50/60 Hz (400 VA max.) |
| 體積及重量 | 426W × 177H × 505D mm, 14.0 kg (僅限主機) |
| 附件 | 電源線×1, 快速測量指南×1, 使用上的注意事項×1, 應用軟件光盤(CD-R) ×1, 使用說明書 詳細篇(CD-R) ×1, 空白面板（僅限空白插槽）, 機架安裝支架 |
存儲媒介
輸出線
各種輸入單元
各種輸出單元
SCI監視器4.0
與MR8740T單元尺寸相同的CAN監視器，LIN監視器，SENT監視器由日本System·Eight Corporation銷售。 HSCI-4.0-CAN FD HSCI-4.0-SENT HSCI-4.0-LIN 通過將其安裝在MR8740T的主體中，可以為顯示器供電。使用MR8740T和我們的軟件無法記錄和分析數據。 有關詳細信息，請聯系Japan System·Eight Corporation。 http://nse-inc.co.jp/
輸入線A
※輸入電壓根據連接的輸入單元的電壓而定。
輸入線B
※輸入電壓根據連接的輸入單元的電壓而定。
輸入線C
※對地電壓根據連接的輸入單元的電壓而定。
輸入線D
※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。
特注線用于P9000 關于特注品請另詢。
（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線
輸入線E
※對地電壓參考我司產品參數范圍。※另外需要供電電源。
輸入線F
※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。
輸入線G
※用于MR8990 ※輸入電壓根據連接的輸入單元的電壓而定。
非接觸電壓測量
用于其他輸入
最大200A（高精度）
※ME15W（12pin）端子型
最大1000A（高精度）
※ME15W（12pin）端子型
PL23（10pin）-ME15W（12pin）轉換
傳感器用電源
※使用高精度電流傳感器時領先需要電源CT955x。 ※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。 ※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。
電流傳感器用輸入單元
※在電流單元上使用ME15W（12pin）端子的（-05型）傳感器，需要轉換線CT9901 ※在8971上使用PL23（10pin）端口的傳感器時，不要CT955x，但是另外需要轉換線9318（8971標配9318）。
ME15W（12pin）-PL23（10pin）轉換
連接高精度電流傳感器時的注意事項
10mA級別~500A（高速）
連接電流傳感器、電流探頭時的注意事項
※根據組合的不同，可能出現不能同時連接的情況。 ※在存儲記錄儀主機中最多使用4個電流單元8971，并且可以使用的電流傳感器在連接探頭電源單元Z5021的數量的情況下最多8個。 ※將電流傳感器連接到電壓輸入模擬單元系統時沒有限制。
泄漏電流
※用于50/60Hz的工頻電源線
邏輯測量
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
 |
| 存儲記錄儀MR8740T主機升級 V3.03(2024年1月) |
 |
| 版本升級應有資格技術員來執行。 與MR8740T的功能和操作類似，如對進程有任何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。 |
|
|
|
| 1．MR8740T（MR8740-50）的軟件 |
|
| 軟件最新版本如下。若您仍舊使用的舊版本，請進行版本升級。 |
| ? 系統版本：V3.03 |
| 2. 版本確認方法 |
|

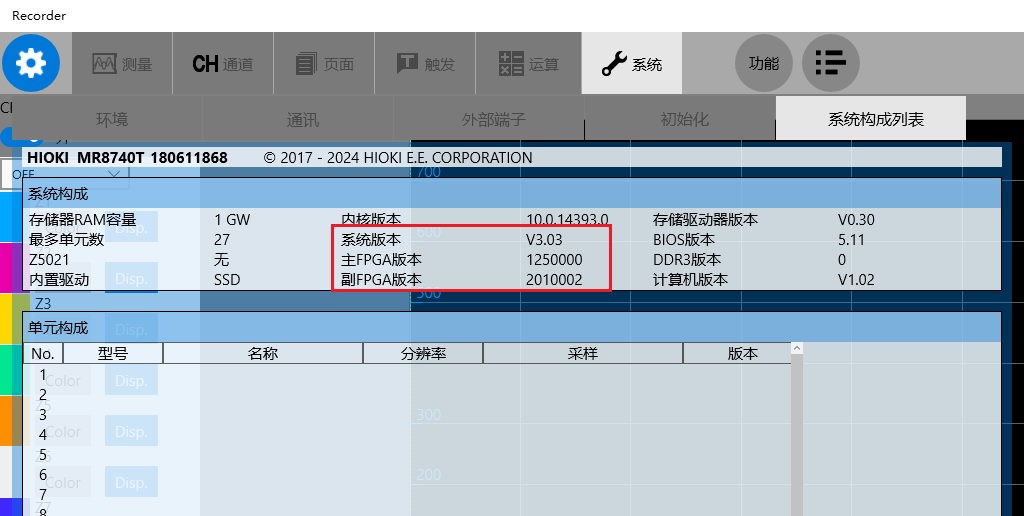

在[系統構成一覽]的畫面中間上面部分顯示軟件的版本號。
|
 |
|
|
| 如MR8740T版本為 V3.03，則無需升級儀器。 |
|
|
存儲記錄儀MR8740T升級 V3.03（2024年1月）
版本升級應由資格技術員來執行。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
? 版本升級需要使用U盤。
? 請確認上面內容后，進行下載。
? 版本升級的方法請下載「版本升級方法」后,按說明進行。
? 升級過程中,絕對不可切斷主機電源。同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
