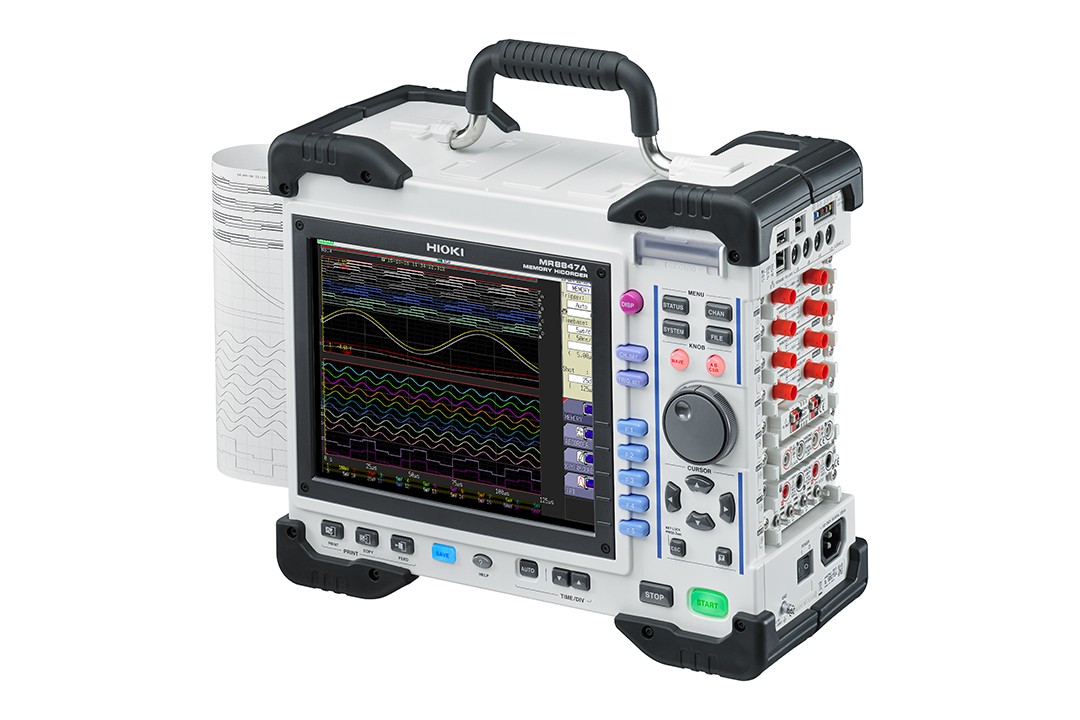

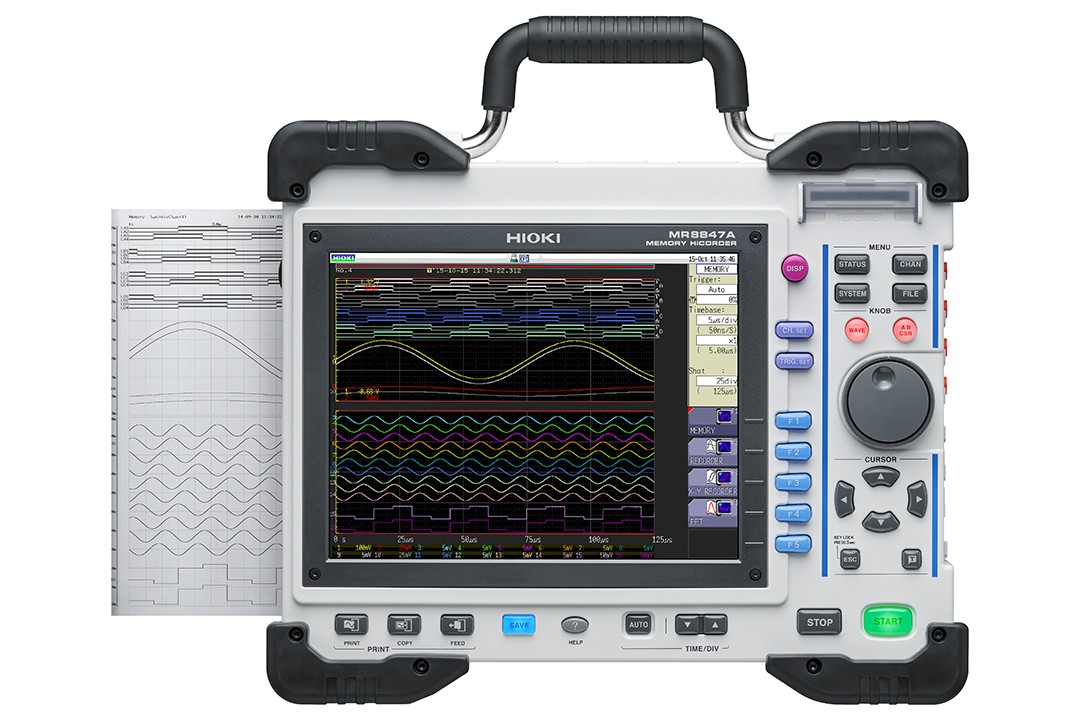

● 全新追加3種單元，對應所有17個單元
● 發生和記錄二合一，再現輸出測量到的問題波形
● 高壓1000V直接輸入測量（1MS/s，16bit分辨率）
● 20MS/s高速采樣，通道間絕緣（安裝了U8975、U8977 或 U8978 時，最高采樣速度：10 MS/s）
● 模擬32ch+邏輯標配16ch～模擬20ch＋邏輯64ch
● 利用高速采樣的波形判定功能
● 防油防污的按鍵設計，適用于現場測量
● 一鍵式操作，50mm/s高速打印
主機需要搭配輸入單元等專用選件。請另外選購輸入線等各種通用選件。
-

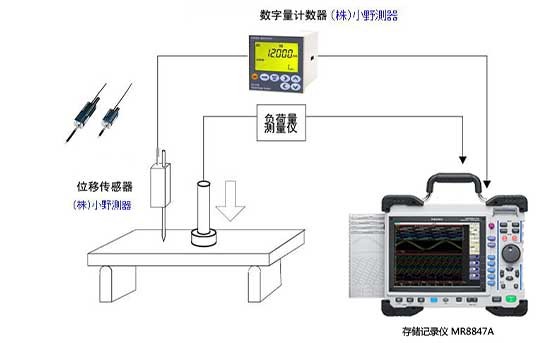

存儲記錄儀的使用方法：多通道波形記錄儀,任意波形信號源，二合一1臺存儲記錄儀可實現多通道任意波形發生功能和波形測量記錄功能。改變信號的振幅和頻率，對各種波形進行編輯后，可以輕松做到在改變實驗條件同時觀測波形。
-

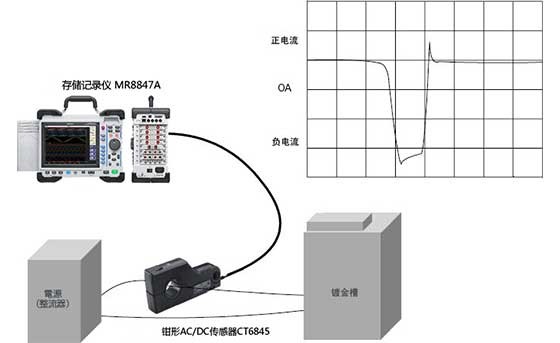

存儲記錄儀的使用方法：變頻器的波形觀測——實測篇存儲記錄儀MR8847A通過最高采樣速度20MS/sec※，所有通道絕緣輸入（最多32ch）可以實現豐富的波形觀測。
可以同時對高電壓、微小電壓進行采用，記錄變頻器初級側、次級側的電壓、電流、扭矩和旋轉信號等從高壓到微小電壓的數據。
可以縮放所記錄的波形后顯示畫面，使用Zoom功能可以分上下兩個畫面分別滾動顯示需要查看的部分。※ U8975、U8977、U8978安裝時的最高采樣速度: 10MS/s
-
存儲記錄儀的使用方法：變頻器的波形觀測——連接篇存儲記錄儀MR8847A的所有通道絕緣輸入，因此能輕松連接多種信號。
模擬輸入之間和輸入通道和主機之間都通過絕緣元件絕緣。
電流的輸入也能通過可直接連接傳感器的專用單元提高連接工作的效率。 -
存儲記錄儀的使用方法：變頻器的波形觀測——設置篇存儲記錄儀MR8847A在大畫面中列表顯示設置內容。多通道的輸入條件也能各輸入通道分別進行配置。以實際操作實機的方式介紹設置。
-
存儲記錄儀的使用方法：和示波器的區別存儲記錄儀MR8847A通過“絕緣輸入”和“豐富的輸入單元”，相較于數字示波器能夠更安全且高效的實現變頻器的波形觀測以及連接工作。新追加的5種新單元能夠支持廣泛的測量工作。
-

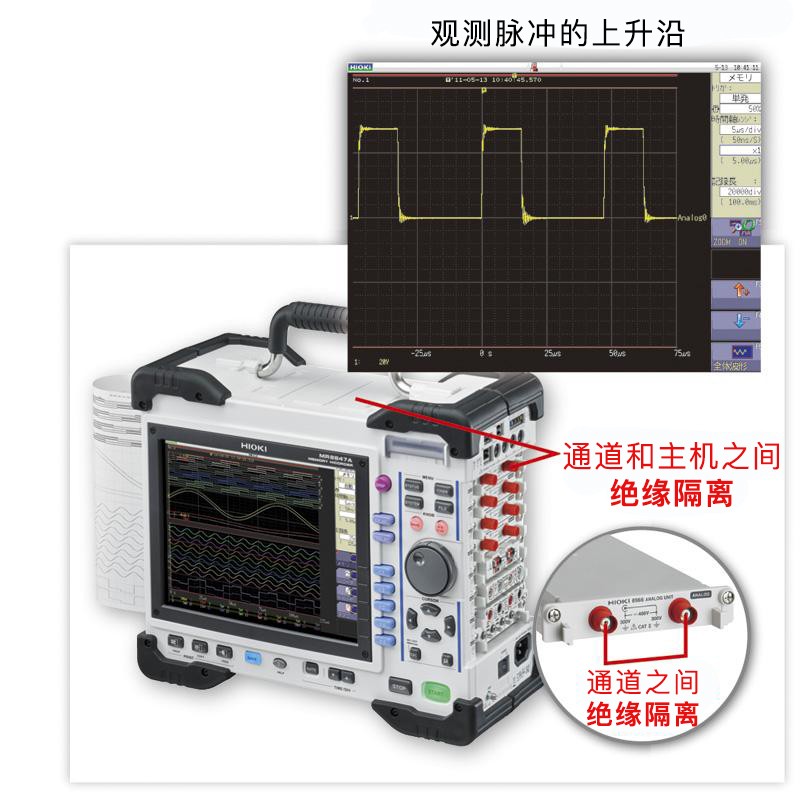

最高20MS/s的高速采樣，所有通道絕緣輸入存儲記錄儀MR8847A能夠所有通道都以20MS/s（分辨率50ns）的多通道、高速采樣率進行測量。
可以高精度的測量脈沖上升沿或捕捉突發異常瞬態波形。
模擬輸入通道之間以及輸入通道和主機之間都使用絕緣端子完全絕緣，因此可以直接放心進行測量。 -

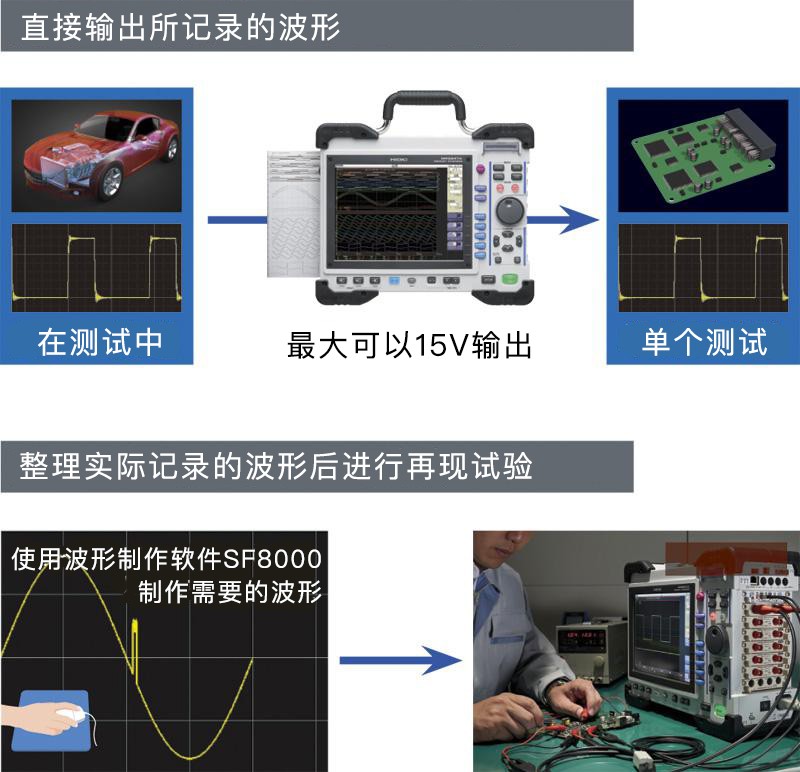

1臺儀器完成波形的發生和記錄：任意波形發生單元U87931臺存儲記錄儀可實現任意波形發生功能和波形記錄測量功能。
改變信號的振幅和頻率，對各種波形進行編輯后，可以輕松做到在改變實驗條件同時觀測波形。
使用附件SF8000（波形制作軟件），除了編輯波形以外，還能簡單并迅速的進行噪音的疊加和波形的乘法等運算。 -

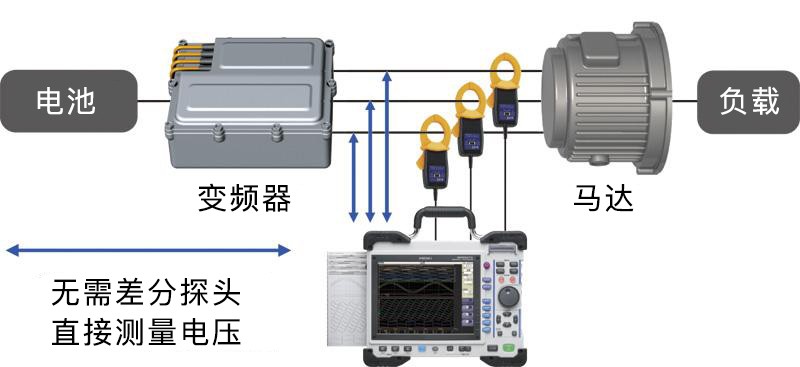

無需差分探頭直接高電壓輸入：高壓單元U8974最大電壓DC1000V，AC700V直接輸入，無需之前高壓測量時所需的差分探頭。
對地最大額定電壓1000V(CATⅢ)、600V(CATⅣ）。 -

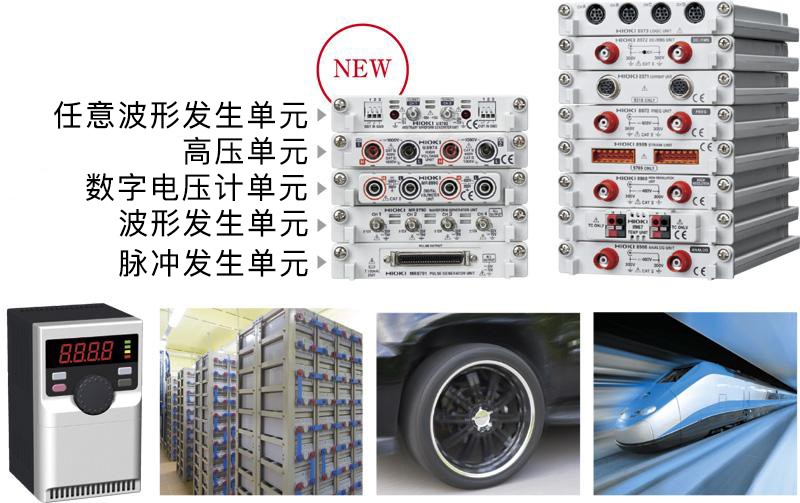

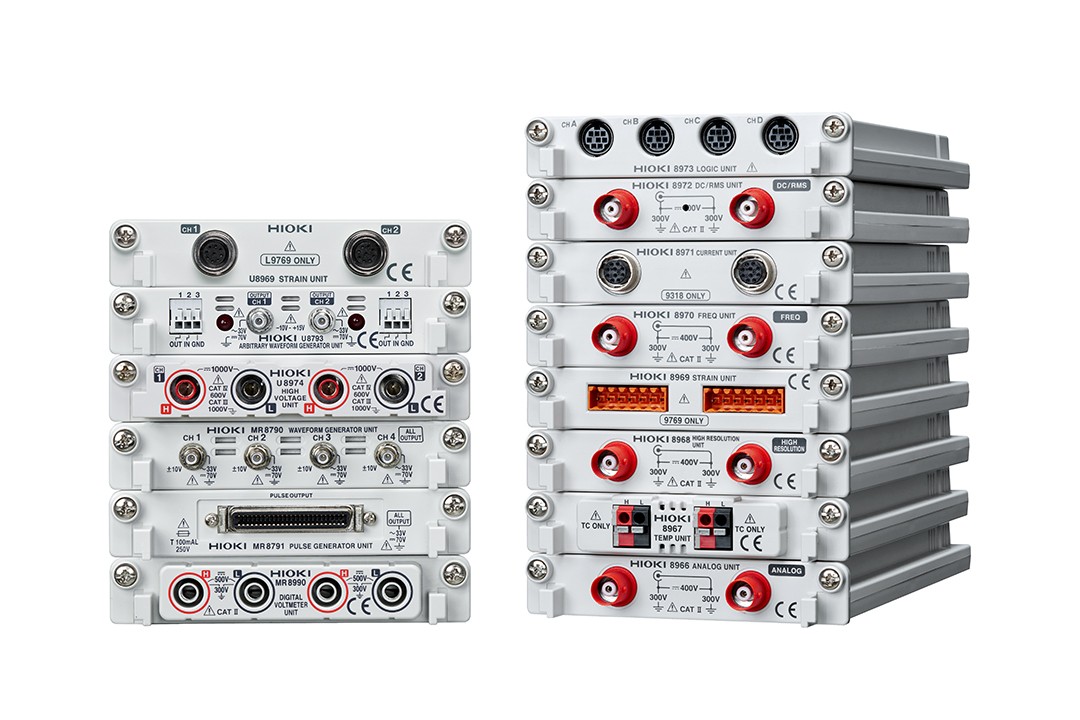

總共13種豐富的測量單元，靈活使用于各種測量場合新增5種高性能單元，從而擴大了存儲記錄儀的測量范圍。
■變頻器、UPS試驗
負載變化時的動作試驗和評估，UPS切換動作的確認
■功率監視器，數據采集儀
電源ON/OFF時和負載變化時的功率變化、功率的長期變化趨勢
■模擬控制
各種控制信號的模擬輸出，車用電源DC12V的變化模擬輸出
■振動、耐久試驗
引擎控制和振動的關系、設備的耐久性的確認等 -

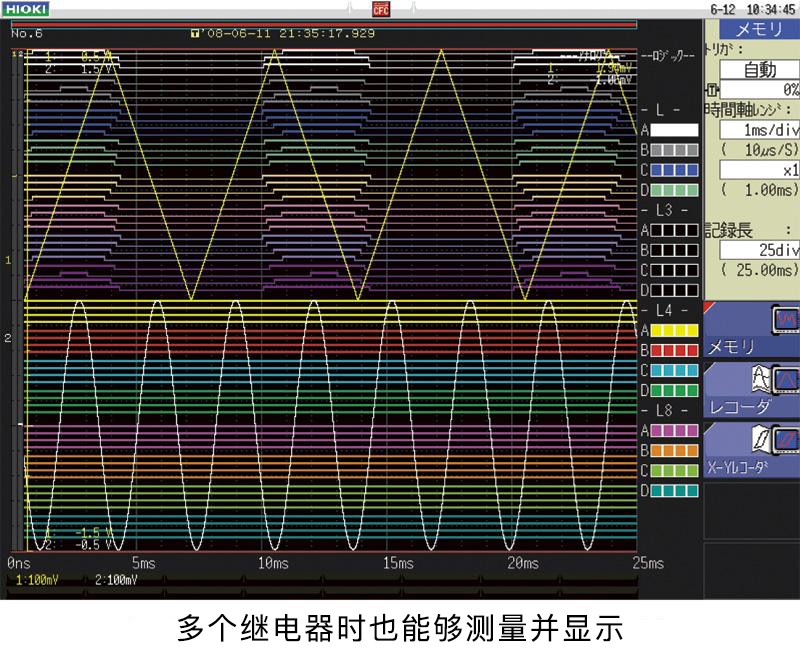

邏輯輸入，最大64chMR8847A標配邏輯16ch。
最多可安裝3個邏輯輸入單元，最大64ch同時記錄。
可在1個畫面中顯示所有通道波形，非常適合于時序測試。
而且最大可以10ch同時進行模擬波形記錄。 -

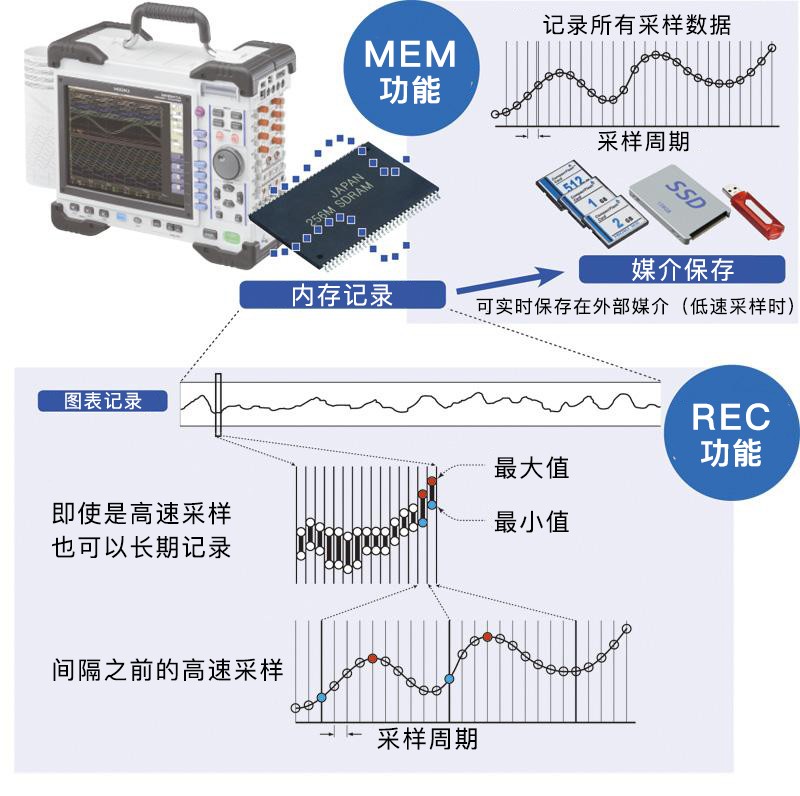

準確記錄重要數據根據不同用途選擇數據的記錄方法。
●MEM功能
按照所設置的周期來采樣，并實時記錄所有數據。
●REC功能
按照所設置的周期來采樣，只記錄每個間隔中的最大值和最小值。 -

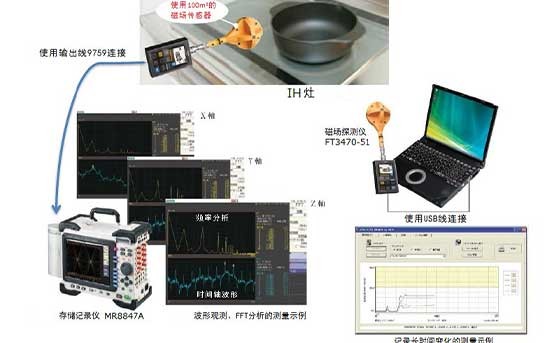

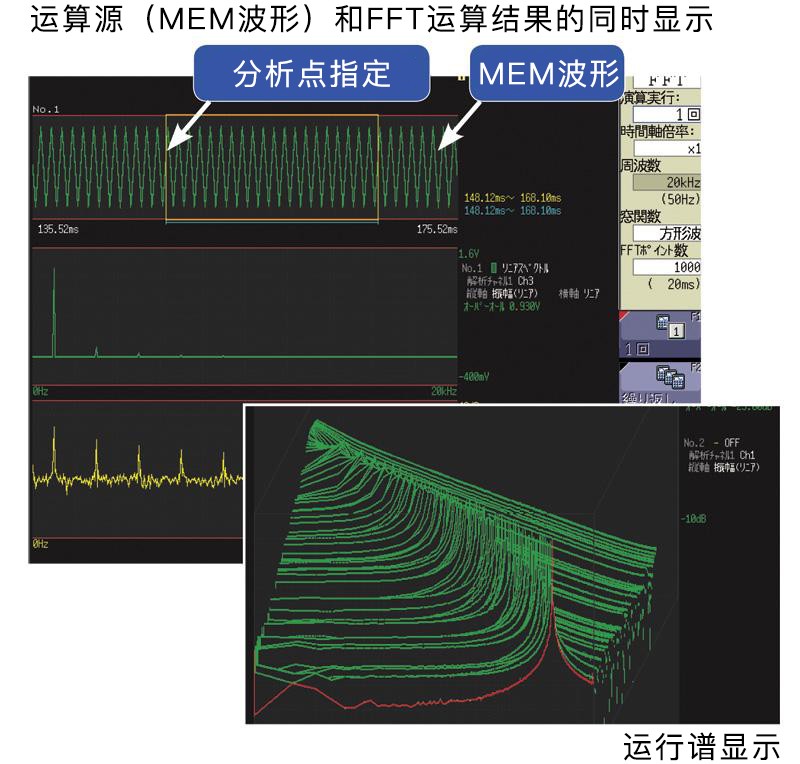

FFT分析功能具備進行頻譜分析的單信號FFT、進行傳遞函數等的分析的雙信號FFT，以及聲學解析中所用的倍頻程分析功能。
-

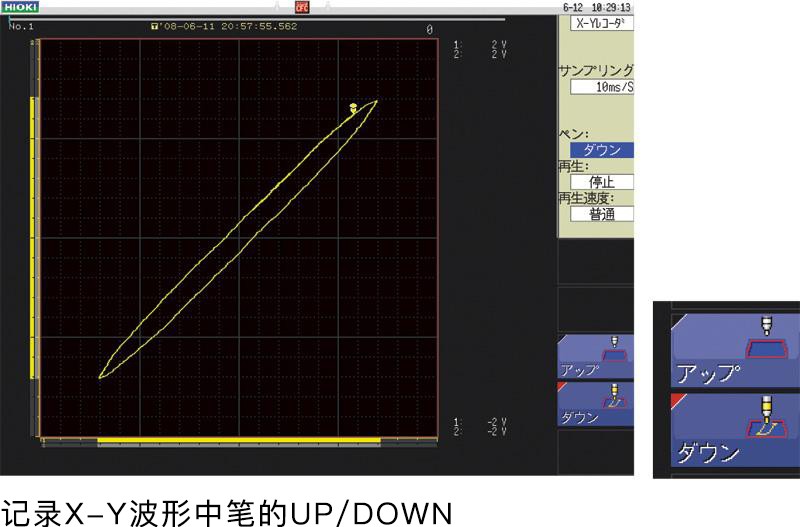

X-Y記錄儀可按照時序保存數據，替代之前必須用紙張來備份數據記錄。
通過X-Y記錄中的筆的UP/DOWN控制，可以僅記錄需要的數據。
替代機械筆式記錄儀。 -

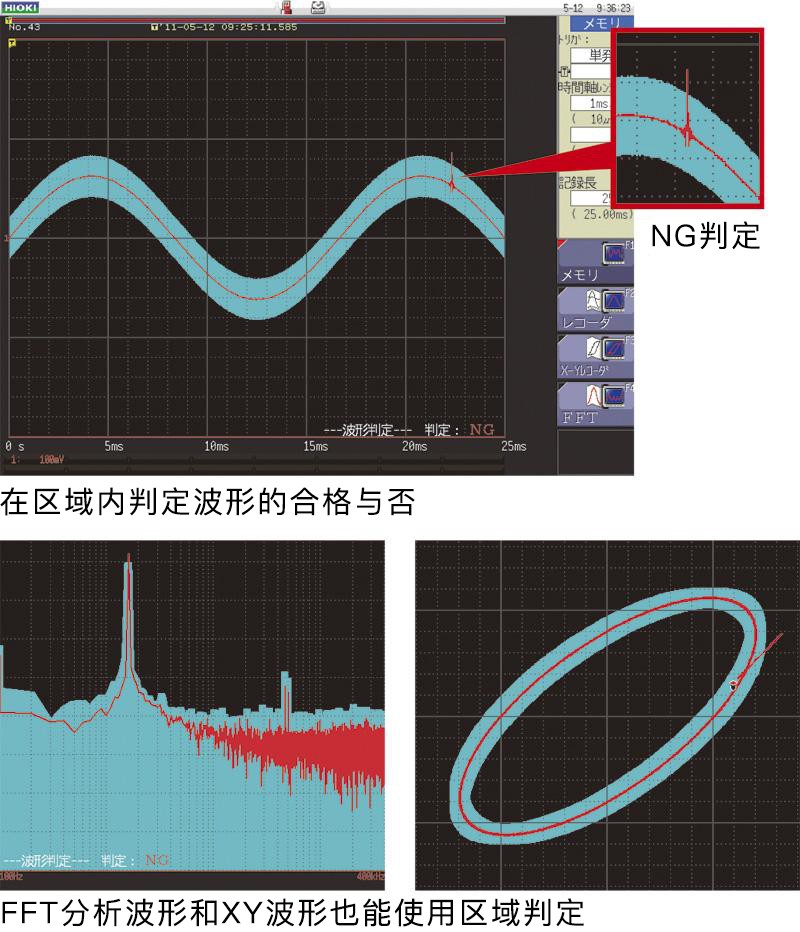

可以進行波形的合格判定記錄監視判定波形是否在合格區域內，也可以簡單判斷肉眼難以判斷的信號波形。 還具備針對FFT分析波形和X-Y波形的波形判定功能。
基本參數
| 輸入通道數 | [8個模擬單元]:16個模擬通道+16個邏輯通道 （標配） |
|---|---|
| 測量量程 （20格f.s.） | 使用8966時：5mV～20V/div, 12檔量程; 分辨率：量程的1/100 使用MR8990時：5 mV～50 V/div, 5檔量程, 分解能 : 量程的1/1 000000 使用U8974時：200 mV～50 V/div, 8檔量程; 分辨率：量程的1/1600 |
| 最大輸入電壓 | 使用8966時：DC 400V，使用MR8990時：DC500V，使用U8974時：DC1000V |
| 頻率特性 | 使用8966時：DC～5MHz，使用MR8990時： DC專用，使用U8974時：DC～100kHz |
| 存儲功能的時間軸 （使用存儲功能時） | 5μs～5分鐘／格, 26檔量程，100點/格分辨率，時間軸3檔放大2×～10×，時間軸13檔壓縮 1/2×～1/20,000× |
| 外部控制端子 | 外部觸發輸入、觸發輸出、外部采樣輸入、外部輸出2 端子(GO，NG)，外部輸入3端子(START，STOP，PRINT) |
| 測量功能 | 存儲 (高速記錄)，記錄(實時記錄)，X-Y記錄 (X-Y實時記錄），F(xiàn)FT |
| 其他功能 | 波形判斷（存儲，X-Y記錄或FFT功能時）） |
| 內存容量 | MR8847-51: 共64MW，32MW/ch (2ch)～4MW/ch (16ch) |

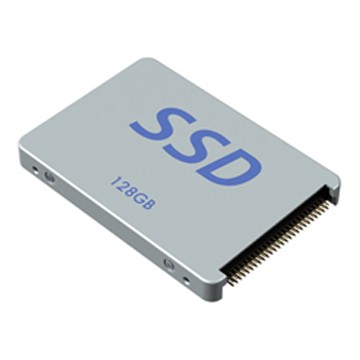

| 保存媒體 | CF卡× 1:最大2GB, 硬盤（內存選件, 80GB） ，U盤（USB2.0） |
| 記錄紙 | 216mm×30m, 卷裝熱敏紙, 記錄速度: 最大50mm/秒 |
| 顯示屏 | 10.4英寸TFT彩色液晶屏(SVGA,800×600點) |
| 接口 | [LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP [USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (將測試數據輸入PC, 通訊控制) |

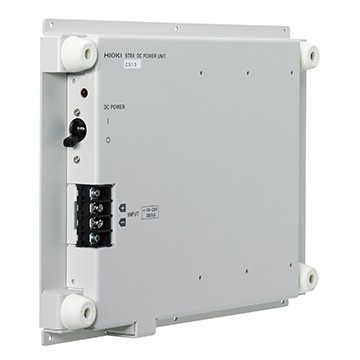

| 電源供應 | AC 100～240V, 50/60Hz（最大130VA, 使用打印單元時最大220VA） DC 10～28V系（使用DC電源單元9784時） |
| 體積及重量 | 351mm × 261mm × 140Dmm，7.6kg(僅主機) |
| 附件 | 使用說明書× 1，測量指南× 1，應用光盤（波形制作軟件SF8000，波形查看軟件Wv/通訊指令表），電源線× 1, 輸入線標簽× 1, USB線x 1, 記錄紙×1，卷紙配件 × 2，鐵氧體磁珠× 1 |
打印相關
工廠選件
※因?yàn)樯a(chǎn)時進行組裝的所以請訂購時提前要求。
存儲媒介
※CF卡中標配PC讀卡器。 ※購買CF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司意外的CF卡，則無法保證進行正常的保存、讀取。
各種輸入單元
※不標配輸入線，請另外購買。※在電流單元8971中使用9709時，最多可以使用7個電流探頭。
各種輸出單元
※不標配輸出線，請另外購買。
輸出線
※能用于MR8791的連接器請另外咨詢。
輸入線A
※輸入電壓根據連接的輸入單元的電壓而定。
輸入線B
※輸入電壓根據連接的輸入單元的電壓而定。
輸入線C
※對地電壓根據連接的輸入單元的電壓而定。
輸入線D
※對地電壓參考我司產品參數范圍。※另外需要供電電源。
特注輸入線
用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線
輸入線E
※對地電壓參考我司產品參數范圍。※另外需要供電電源。
輸入線F
※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。
輸入線G
※用于MR8990※輸入電壓根據連接的輸入單元的電壓而定。

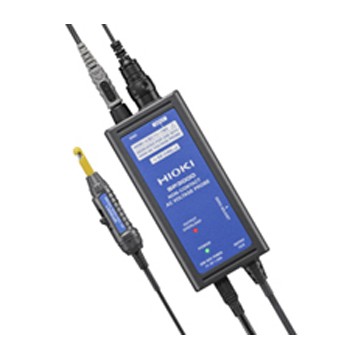

非接觸電壓測量
用于其他輸入
邏輯測量
※僅能連接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。
最大200A（高精度）
※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。
最大1000A（高精度）
※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。
傳感器用電源
※使用電流單元8971時不需要?！褂酶呔入娏鱾鞲衅鲿r領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。
10mA級別～500A（高速）
電源
使用3270系列電流探頭時需要。
100A～2000A（中速）
使用這類電流傳感器時另外需要CT7290等。
500A～5000A
※用于50/60Hz工頻電源線
泄漏電流
※用于50/60Hz工頻電源線
PC相關

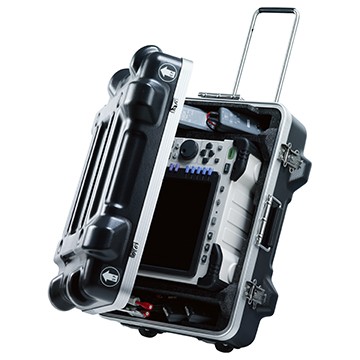

攜帶箱
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
| 存儲記錄儀 MR8847A |
 |
| 用戶需要注冊后才能進行版本升級。注冊信息確認后，您將獲得進入下載頁面的用戶名和密碼。 完成版本升級需要用到U盤。如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI中國分支機構尋求協助。 |
| 1.MR8847A軟件 |
| 最新軟件版本如下。若您還是用的老版本，請您進行升級。 |
| · 硬件版本：V2.07 |
 |
| 2.請確認版本號 |
|

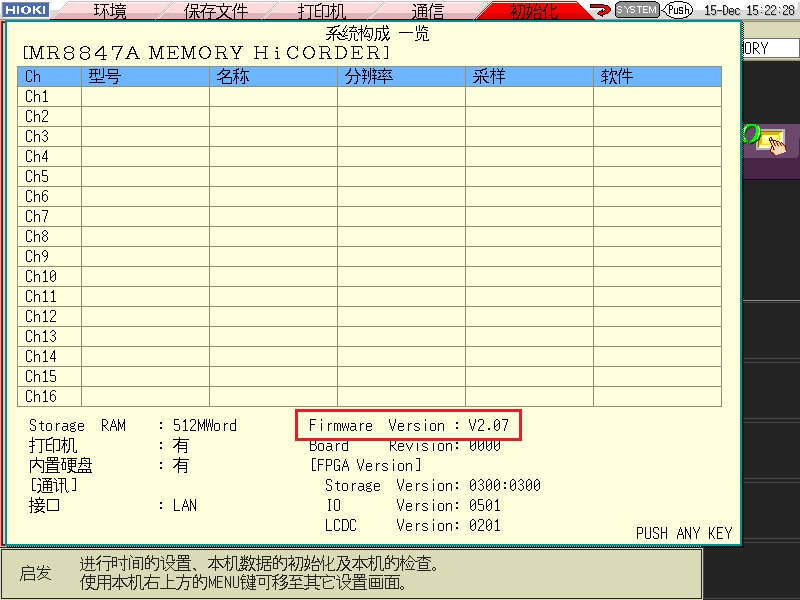

| · 啟動畫面左下方顯示軟件的版本。系統畫面的自我診斷功能中的選擇“系統構成”后，畫面的中下部顯示軟件版本。 |
|
|
如MR8847A 版本為 V 2.07，則無需升級儀器。
|
存儲記錄儀 MR8847A主機升級 V2.07（2023年12月）
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
如果您已閱讀并理解以上內容，并希望進行升級，請下載指定的文件。
在軟件升級過程中，請先下載“主機升級步驟”，其中將說明主機升級前的準備和步驟。
升級文件MR8847-01/-02/-03、8847和MR8847A通用。
注意事項:
? 升級過程中,絕對不可切斷主機電源。同時也不可抽去U盤。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
