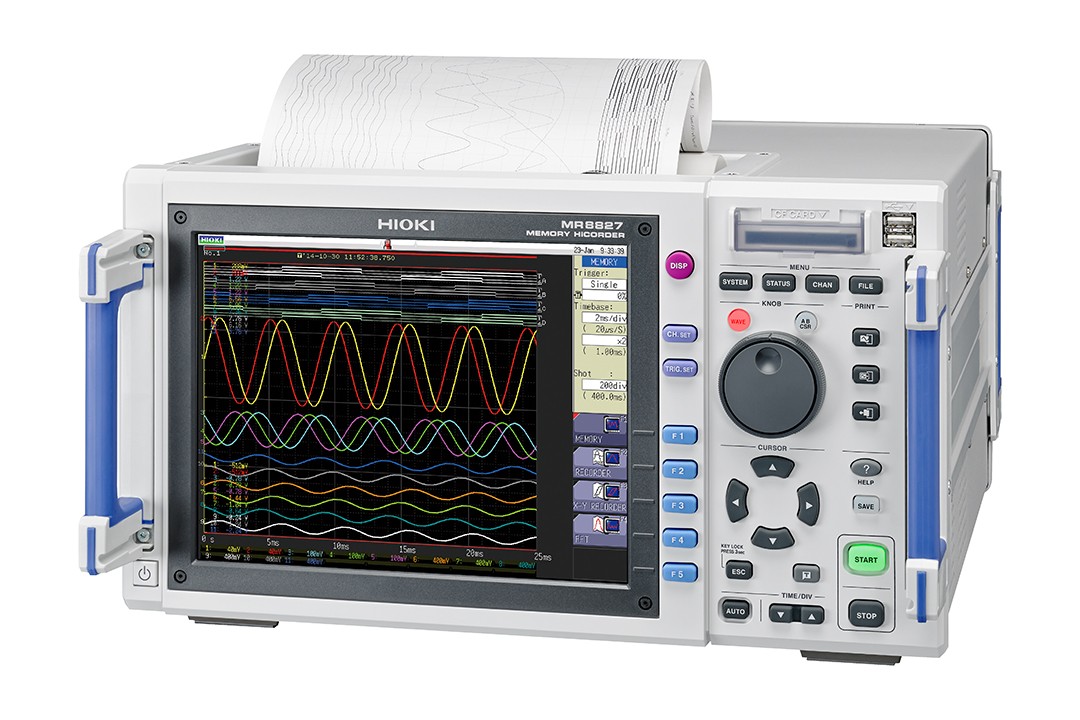

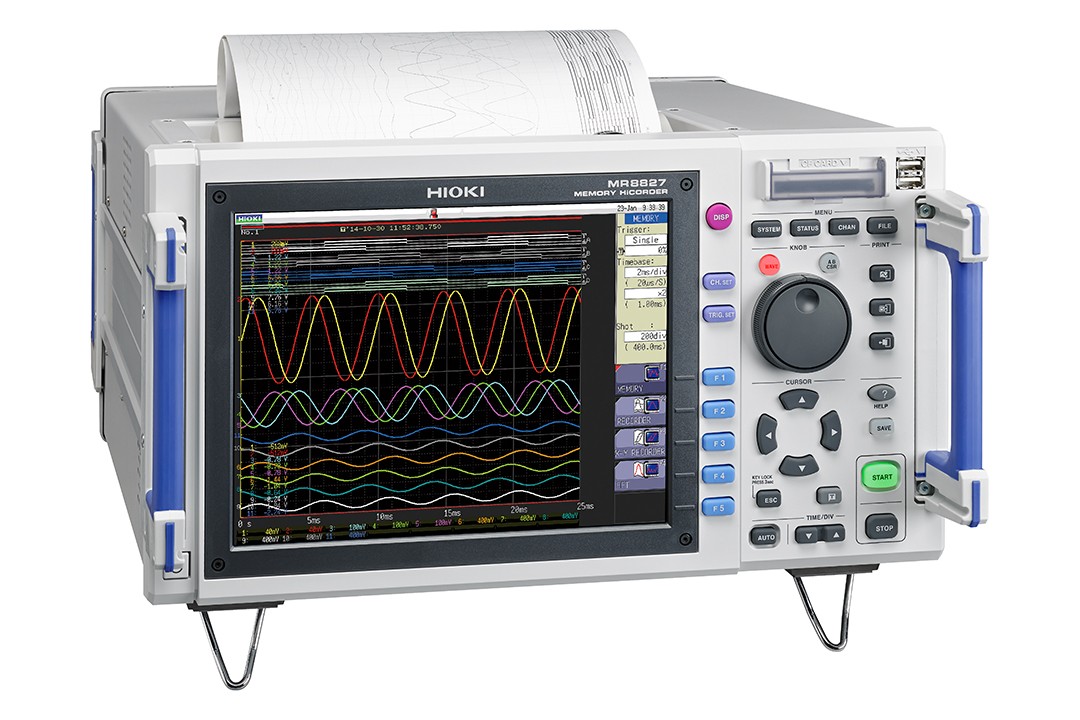

存儲記錄儀MR8827
返回上一頁64ch高速&絕緣，模擬32ch+邏輯32ch
模擬32ch+邏輯32ch～模擬28ch+邏輯64ch輸入
20MS/s(所有通道)
共計512MW大容量存儲
U盤、PC卡、內置SSD單元
- 概要
- 規格
- 選件
- 相關下載
- 主機升級
- 解決方案
- 常見問題
● 模擬32ch+邏輯32ch~模擬28ch+邏輯64ch輸入
● 20MS/s所有通道同時采樣
● 所有模擬通道絕緣輸入，保證安全測量
● 共計512MW的大容量存儲空間
● 從高壓到微小電壓，可一次性測量多個系統的電壓
主機需要搭配輸入單元等專用選件。請另外購買輸入線等各種通用選件。
-

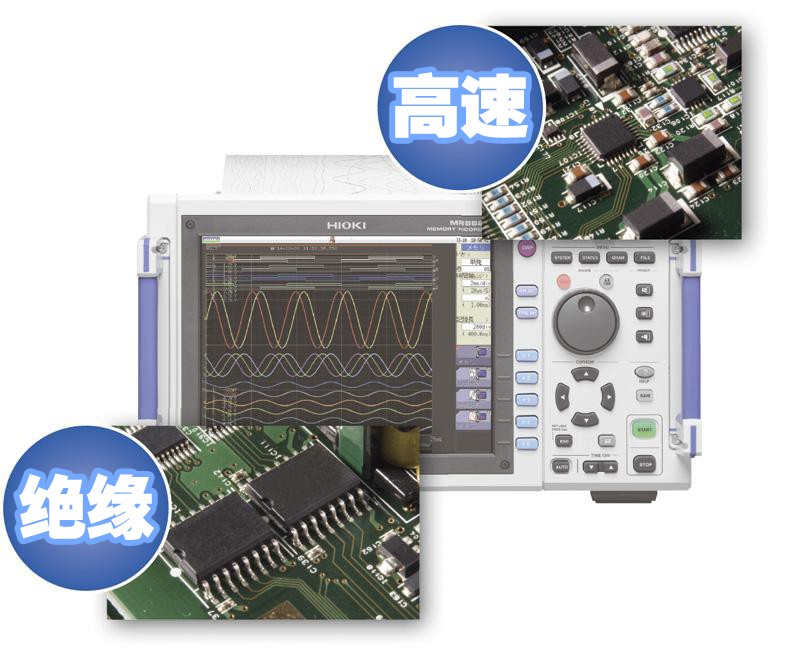

最高20MS/s的高速采樣率,所有通道絕緣輸入存儲記錄儀MR8827能夠所有通道同時以20MS/s（分辨率50ns）的高速采樣率進行波形測量。 輸入通道之間，以及主機和輸入通道之間絕緣。
-

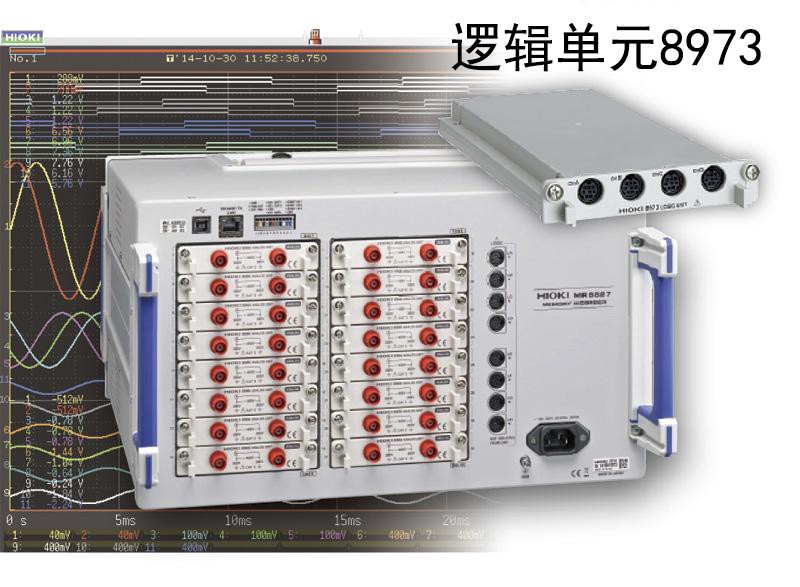

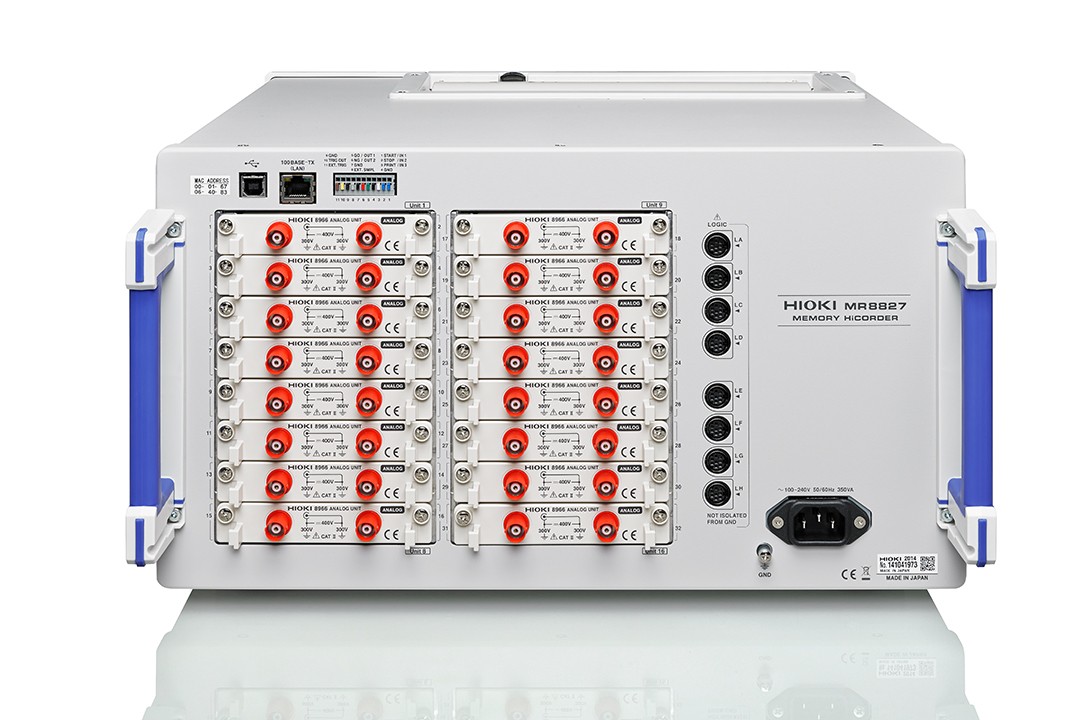

可進行多通道的混合記錄的存儲記錄儀存儲記錄儀MR8827的主機背面最多可以安裝16個輸入單元。
通過各種單元組合能夠?qū)崿F(xiàn)多種類、多系統的輸入。
而且，主機裝備了可以連接8根邏輯探頭的連接器，如果和邏輯單元組合使用，則最多可以輸入64ch的邏輯信號（這時，最多28ch的模擬輸入）。 -

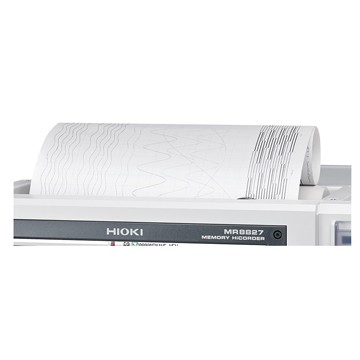

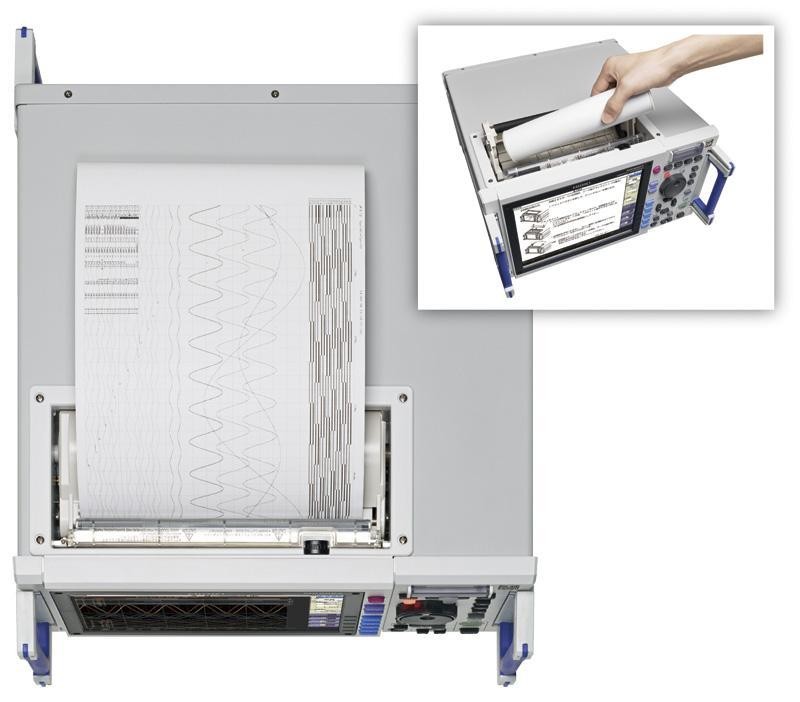

使用A4尺寸的打印機實現高速,高精度打印存儲記錄儀MR8827采用了A4尺寸的高速熱敏打印機。
以50mm/s的速度進行高精度打印，在現場也能很輕松確認波形。
將記錄紙裝入主機即可完成打印設置。 -

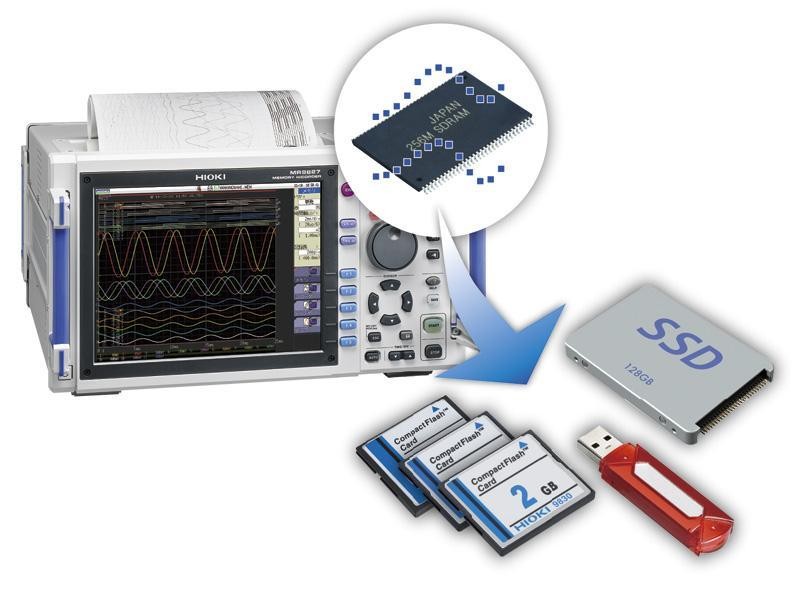

準確保存重要數據A/D轉換后記錄在主機內存中的輸入信號可以保存在SSD/U盤/CF卡中（請務必使用我司的CF卡）
-
新時代的存儲記錄儀支持各種各樣的測量用途MR8827是一臺適用于有多通道進行模擬+邏輯記錄需求的存儲記錄儀。
可運用在功率類、汽車類、電力電子類和機電類等各種各樣領域中。
基本參數
| 輸入單元數 | 最大16個單元 |
|---|---|
| 通道數 | [模擬單元16個]模擬32ch+邏輯標準32ch [模擬單元14個+邏輯單元2個]模擬28ch+邏輯64ch（邏輯標準32ch+邏輯單元32ch） ※模擬單元的通道之間和主機之間絕緣，邏輯單元的通道和標準邏輯端口的通道都和主機共地 |
| 測量量程 （20div滿刻度） | 【模擬單元8966】5 mV/div～20 V/div, 12檔量程，分辨率：量程的1/100 (12 bit A/D) 【高分辨率單元8968】5 mV/div～20 V/div, 12檔量程，分辨率：量程的1/1600 (16 bit A/D) 【DVM單元MR8990】100 mV f.s.～1000 V f.s., 5檔量程，分辨率：量程的1/1000,000 (24 bit ΔΣ調制A/D) |
| 最大輸入電壓 | DC 400 V (使用8968/8966時), DC 500 V (使用MR8990時) |
| 頻率特性 | DC～5 MHz (-3dB,使用 8966時), DC～100 kHz (-3 dB, 使用8968時), 無規定 (使用MR8990時) |
| 時間軸 | 5 μs～5 min/div, 26檔量程，時間軸分辨率100點/div |
| 測量功能 | MEM（高速記錄），REC（實時記錄），X-Y記錄，F(xiàn)FT |
| 其他功能 | 數據運算、波形處理運算、波形判定（MEM/FFT功能時） |
| 存儲空間 | 128MW/ch（使用4ch時）~16MW/ch（使用32ch時），共計512MW |
| 外部存儲媒介 | U盤、CF卡、內置SSD單元128GB（選件）※保存100MB數據時，月125秒，※100MB數據是使用32ch下16,000div記錄波形 |

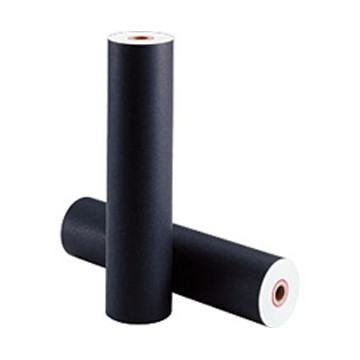

| 記錄紙 | [內置A4打印選件]：216 mm × 30 m，卷式熱敏紙 記錄速度：50mm/s |
| 顯示器 | 10.4英寸SVGA-TFT彩色液晶屏（800 × 600點） |
| 外部接口 | LAN (100BASE-TX), USB2.0 系列A ×2接口(用于U盤和鼠標), USB2.0系列B (通訊和海量存儲) |
| 電源 | AC100～240 V, 50/60 Hz (220 VA max./使用打印機時350 VA max.) |
| 體積及重量 | 401W × 233H × 388D mm (含手柄以外的突起物), 12.6 kg (僅主機) |
| 附件 | 使用說明書×1, 應用光盤(波形查看Wv/通訊指令表) ×1, 電源線×1, 輸入線標簽×1, USB連接線×1, 記錄紙×1 (帶打印單元時),卷紙附件×2 (帶打印單元時) |
最大200A（高精度）
最大1000A（高精度）補充
打印相關
※打印機是生產時進行組裝的所以請訂購時提前要求。
出廠選件B
※因?yàn)樯a(chǎn)時進行組裝的所以請訂購時提前要求。

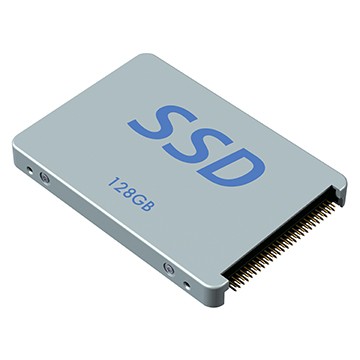

存儲媒介
※CF卡中標配PC讀卡器?！徺ICF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司以外的CF卡，則無法保證進行正常的保存、讀取。

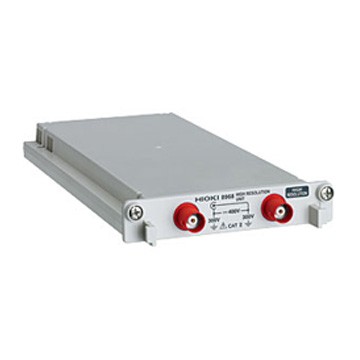

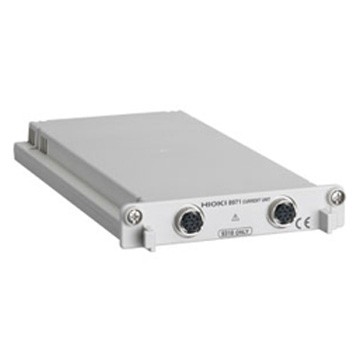

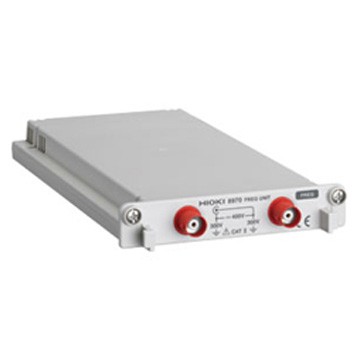

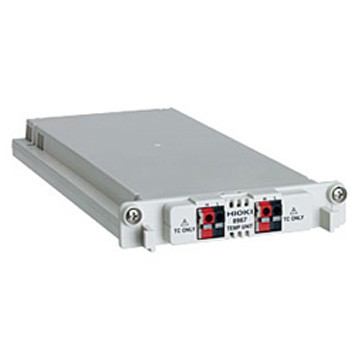

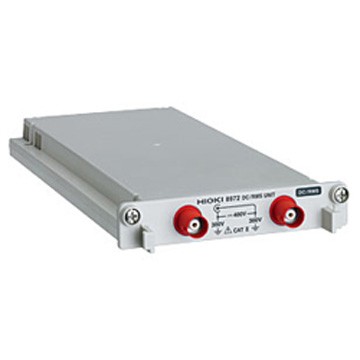

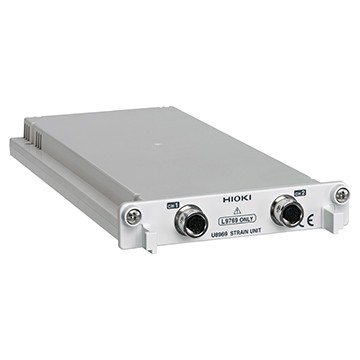

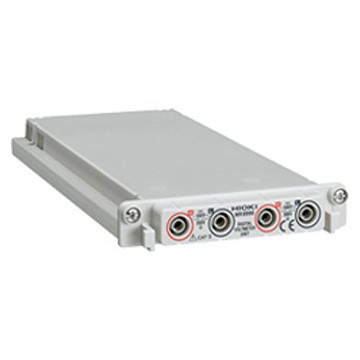

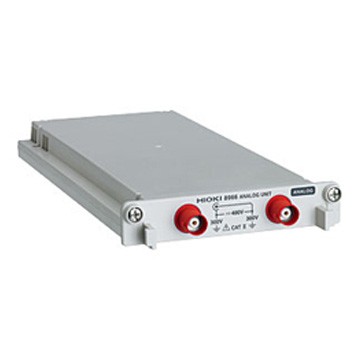

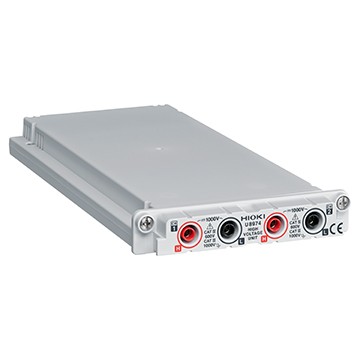

各種輸入單元
※不標配輸入線，請另外購買?！陔娏鲉卧?971中使用9709時，最多可以使用7個電流探頭。

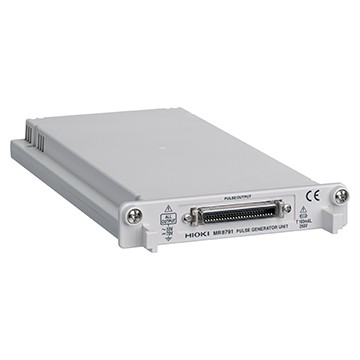

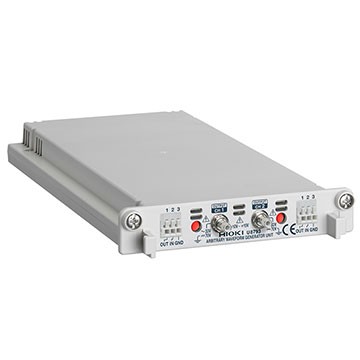

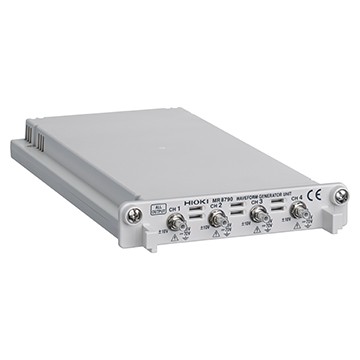

各種輸出單元
※不標配輸出線，請另外購買。

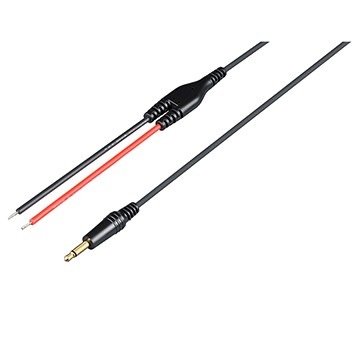

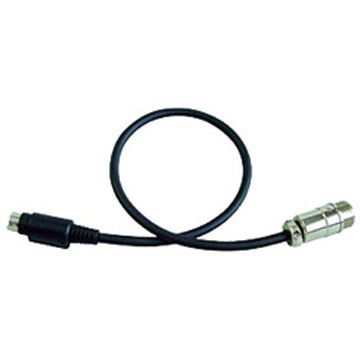

輸出線
※能用于MR8791的連接器請另外咨詢。

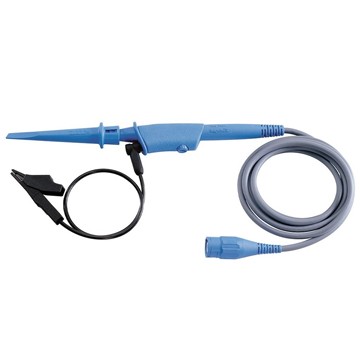

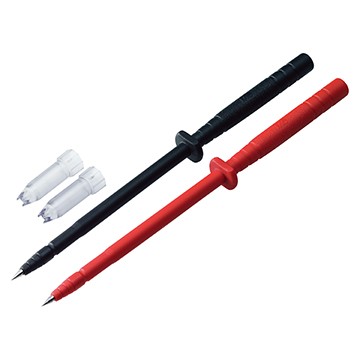

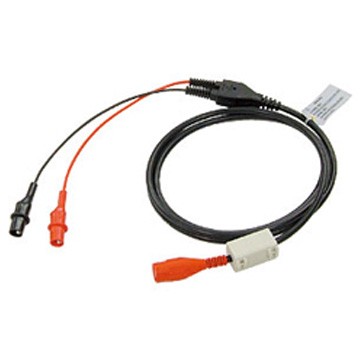

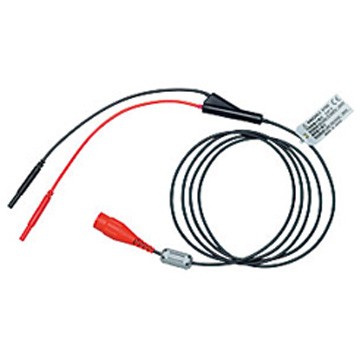

輸入線A
※輸入電壓根據連接的輸入單元的電壓而定。

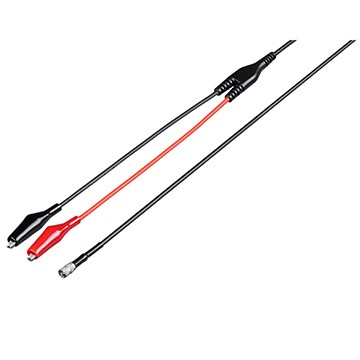

輸入線B
※輸入電壓根據連接的輸入單元的電壓而定。
輸入線C
※輸入電壓根據連接的輸入單元的電壓而定。
輸入線D
※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫础?/div>
特注輸入線
用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

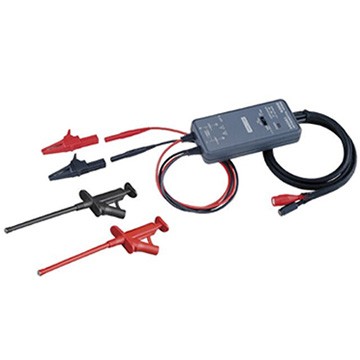

輸入線E
※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。

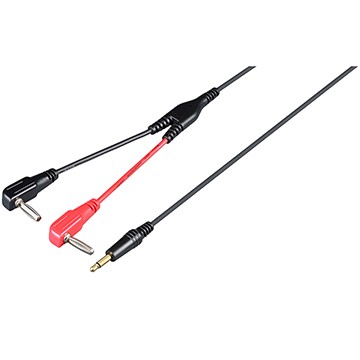

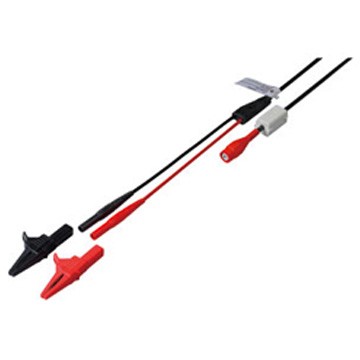

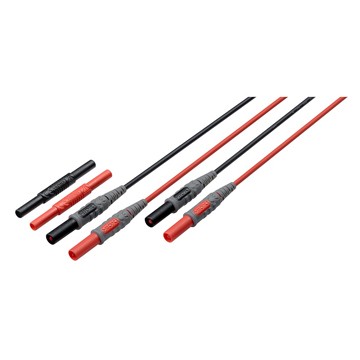

輸入線F

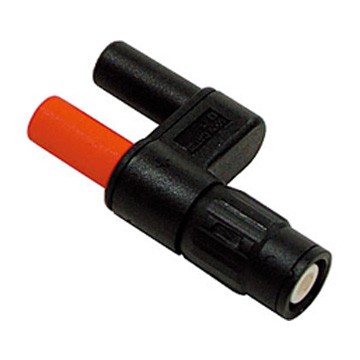

※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

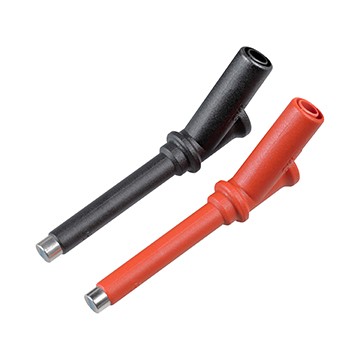

輸入線G
※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

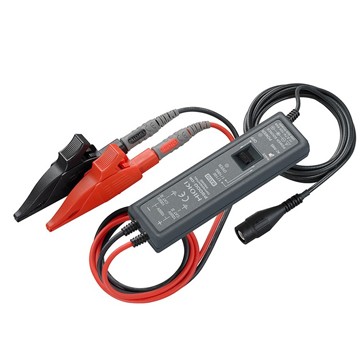

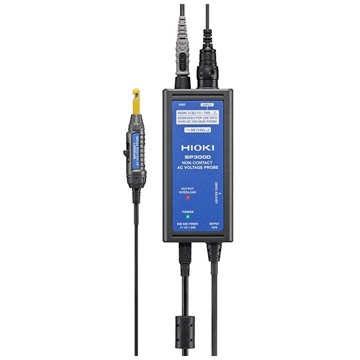

非接觸電壓測量
用于其他輸入

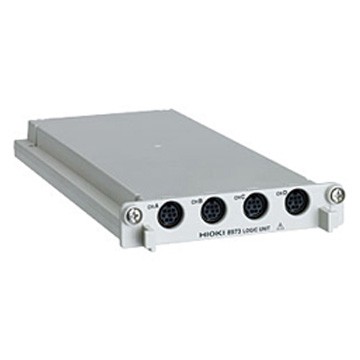

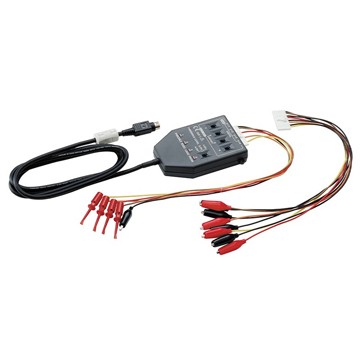

邏輯測量
※僅能連接小型端口型?！⌒投丝谛偷?327、9320-01、9321-01、MR9321-01不需要9323。

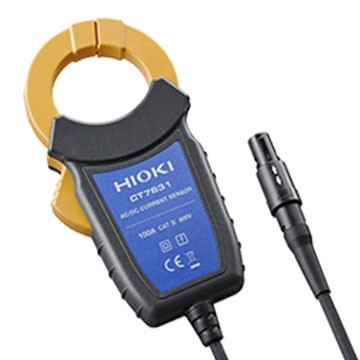

最大200A（高精度）

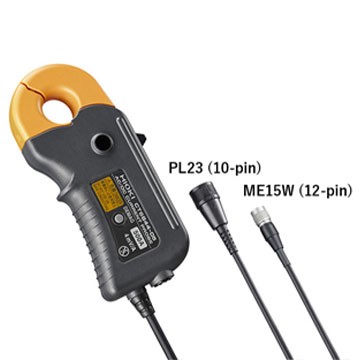

※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

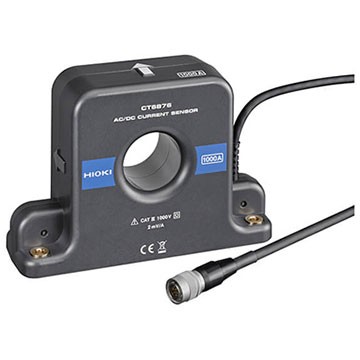

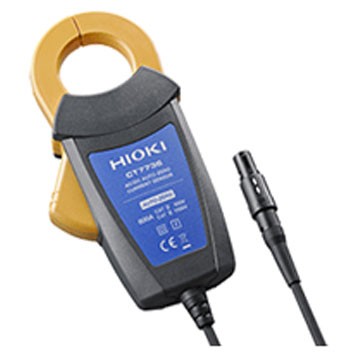

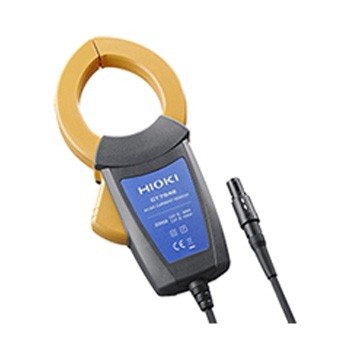

最大1000A（高精度）
※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

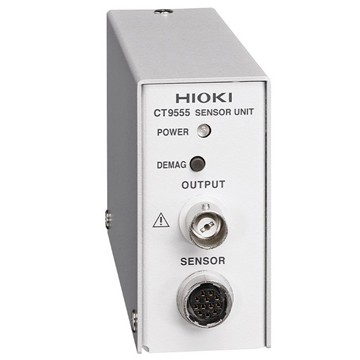

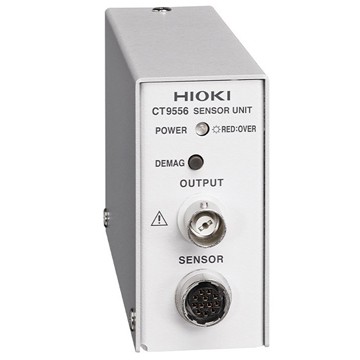

傳感器用電源
※使用電流單元8971時不需要?！褂酶呔入娏鱾鞲衅鲿r(shí)領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

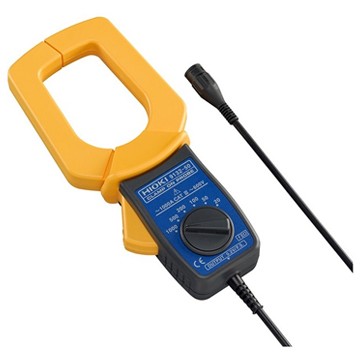

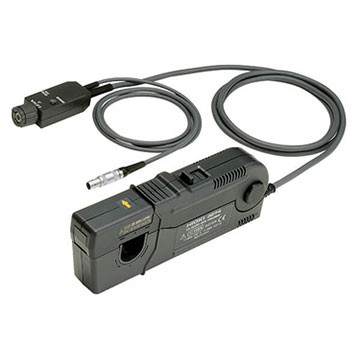

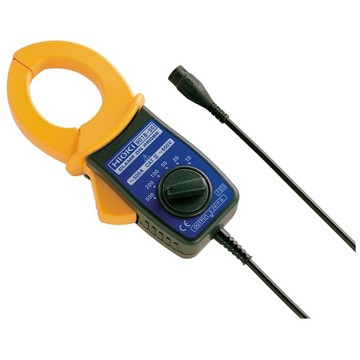

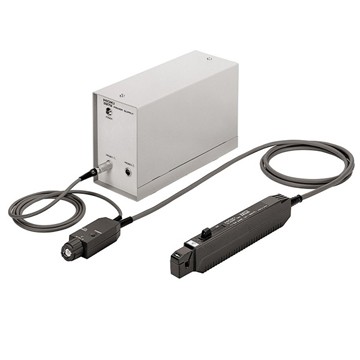

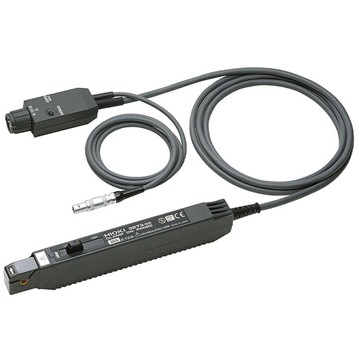

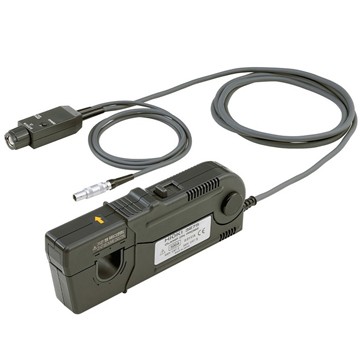

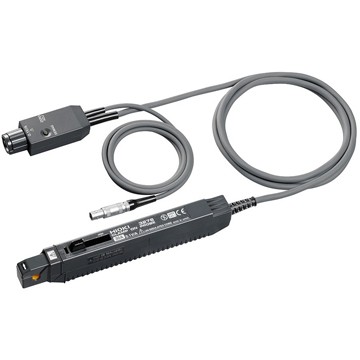

10mA級別～500A（高速）

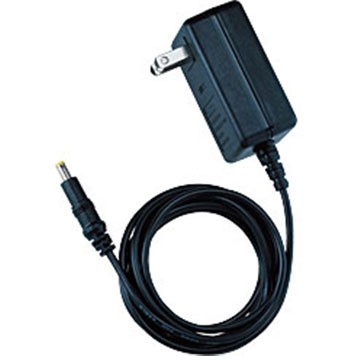

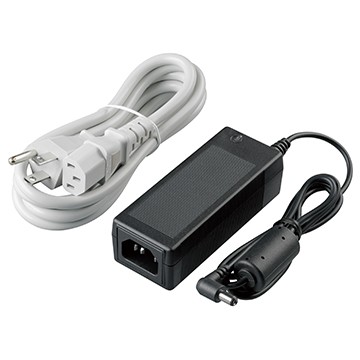

電源
使用3270系列電流探頭時需要。
100A～2000A（中速）

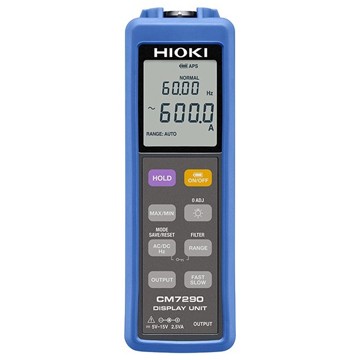

使用這類電流傳感器時另外需要CT7290等。

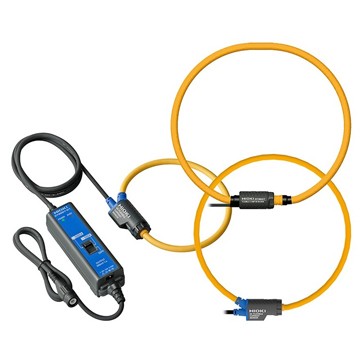

500A～5000A
※用于50/60Hz工頻電源線

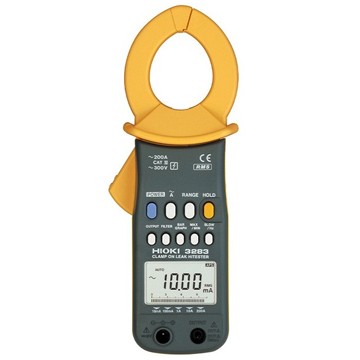

泄漏電流
※用于50/60Hz工頻電源線

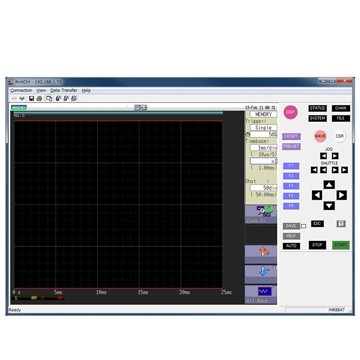

PC相關
攜帶箱
攜帶箱（特注品）；硬殼拉桿箱，另詢
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
編號
類別
型號
名稱
備注
類型
大小
更新時間
點擊
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
MR6000、MR6000-01、MR8847、MR8827、MR8740、MR8741
存儲記錄儀

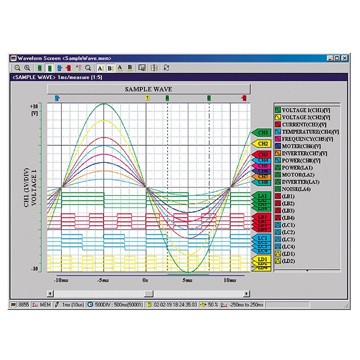

在計算機上顯示和分析由存儲記錄儀記錄的測量數據
175.73 MB
| 存儲記錄儀MR8827升級 |
 |
| 版本升級應有資格技術員來執行。 與MR8827的功能和操作類似，如對進程有任何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。 |
|
|
|
| ? | 下載該軟件需要注冊用戶信息。您的注冊信息確認后我們將以郵件形式通知您軟件下載頁面的登錄用戶名和密碼。 |
| ? | 完成版本升級需要準備U盤。 |
|
| 1. MR8827軟件 | |
| |
| 軟件最新版本如下。若您仍舊使用的舊版本，請進行版本升級。 | |
| ? 硬件版本：V1.23 | |
| 2. 版本確認方法 | |

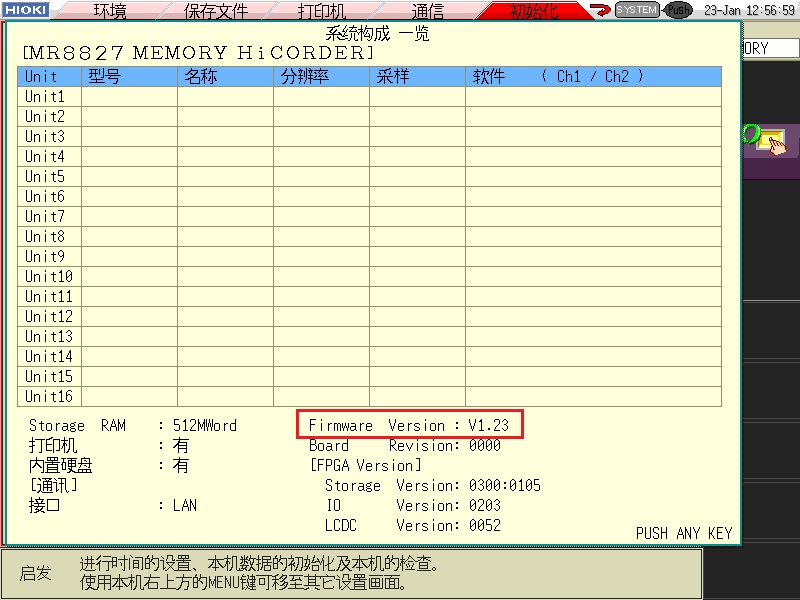

| 從系統畫面的自我檢查功能中選擇[系統構成一覽]后，畫面中間下面部分顯示軟件的版本號。 | |
| |
 | |
| |
| 如MR8827版本為 V1.23，則無需升級儀器。 |
存儲記錄儀 MR8827升級 v1.23（2024年1月）
版本升級應由資格技術員來執行。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
? 請確認上面內容后，進行下載。
? 版本升級的方法請下載「版本升級方法」后,按說明進行。
? 升級過程中,絕對不可切斷主機電源。同時也不可抽去U盤。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
